Université de Mohamed Boudiaf- M’sila

Faculté de technologie
Département D’électronique
Module : fonctions de l’électronique 3éme année électronique

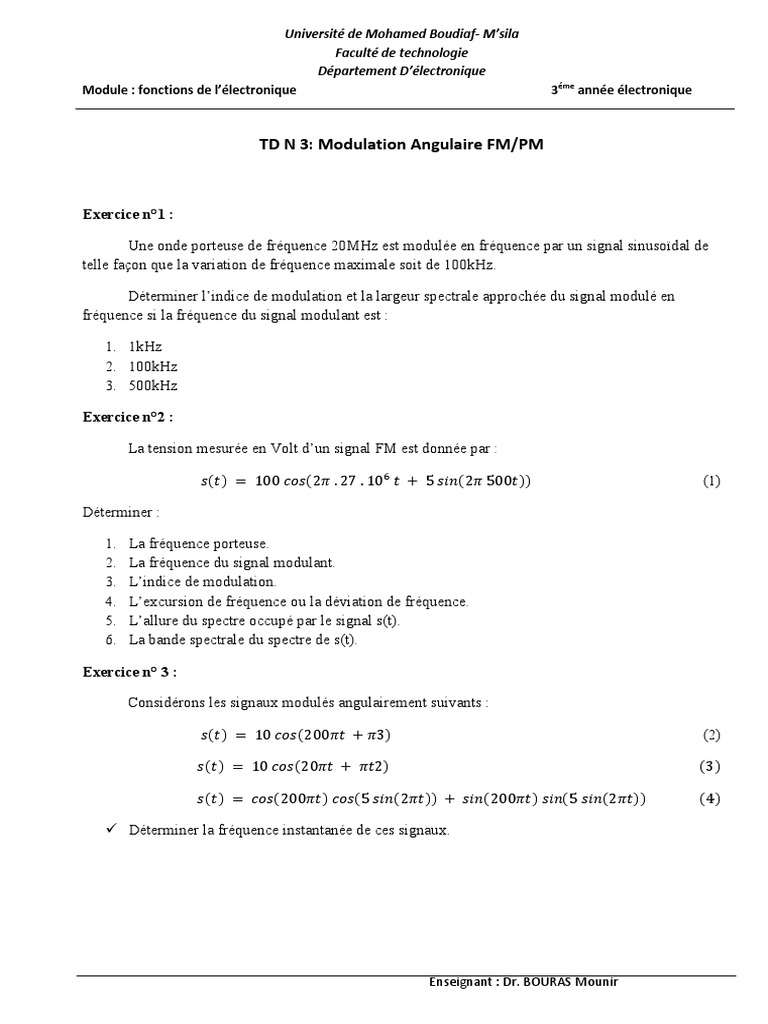

TD N 3: Modulation Angulaire FM/PM

Exercice n°1 :

Une onde porteuse de fréquence 20MHz est modulée en fréquence par un signal sinusoïdal de
telle façon que la variation de fréquence maximale soit de 100kHz.

Déterminer l’indice de modulation et la largeur spectrale approchée du signal modulé en

fréquence si la fréquence du signal modulant est :

1. 1kHz
2. 100kHz
3. 500kHz

Exercice n°2 :

La tension mesurée en Volt d’un signal FM est donnée par :

( ) = 100 (2 . 27 . 10 + 5 (2 500 )) (1)

Déterminer :

1. La fréquence porteuse.
2. La fréquence du signal modulant.
3. L’indice de modulation.
4. L’excursion de fréquence ou la déviation de fréquence.
5. L’allure du spectre occupé par le signal s(t).
6. La bande spectrale du spectre de s(t).

Exercice n° 3 :

Considérons les signaux modulés angulairement suivants :

( ) = 10 (200 + 3) (2)

( ) = 10 (20 + 2) (3)

( ) = (200 ) (5 (2 )) + (200 ) (5 (2 )) (4)

 Déterminer la fréquence instantanée de ces signaux.

Enseignant : Dr. BOURAS Mounir

Exercice n°4 :

Un signal en modulation angulaire est décrit par l’équation suivante :

( ) = 10 (2 10 + 0.1 (10 )) (5)

1. En considérant s(t) comme un signal modulé en phase avec une sensibilité du modulateur
kp= 10, déterminer le signal modulant m(t).
2. En considérant s(t) comme un signal modulé en fréquence avec une sensibilité du modulateur
en fréquence k f = 10π, déterminer le signal modulant m(t).

Exercice n°5 :

Soit un signal en modulation angulaire donné par l’équation suivante :

( ) = 10 (2 + 5 (2 )) (6)

1. Considérons une modulation de phase et une fréquence fm = 500 kHz du signal modulant.

Calculer l’indice de modulation β et la largeur spectrale de l’onde modulée quand :

1.1. La fréquence est doublée.

1.2. La fréquence est divisée par 2.

2. Refaire les mêmes questions pour une modulation de fréquence.

Exercice n°6 :

Montrer qu’on peut générer un signal FM à l’aide du bloc de la figure ci-dessous.

Figure 1 – Modulation de fréquence

Enseignant : Dr. BOURAS Mounir
