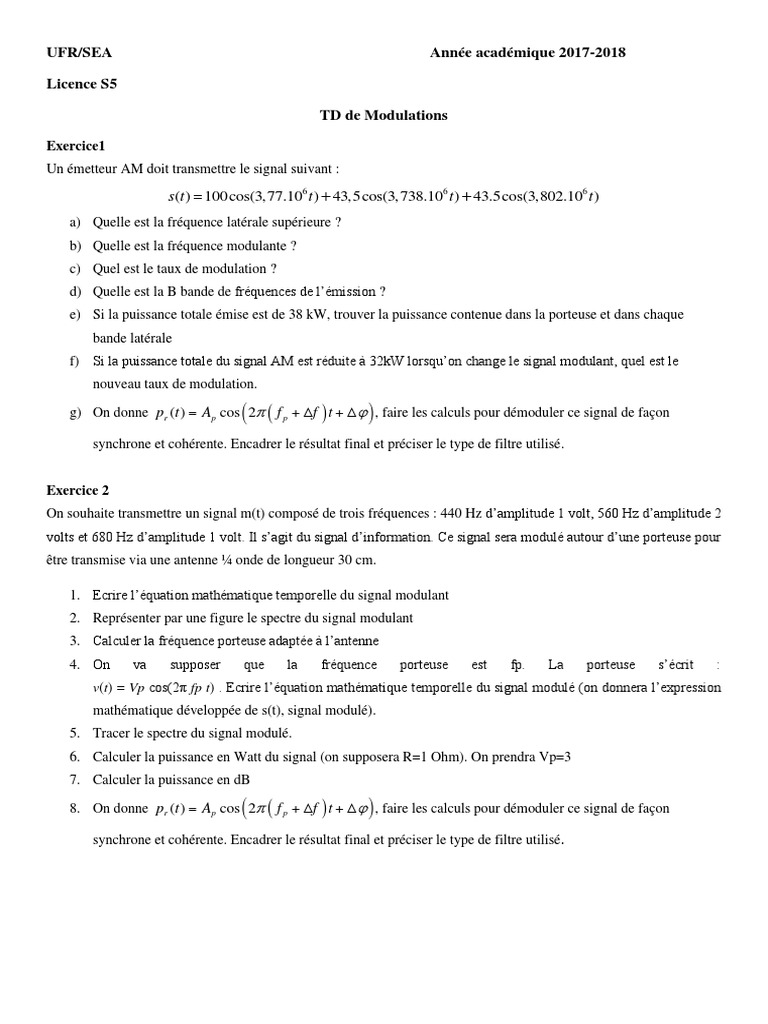

UFR/SEA Année académique 2017-2018

Licence S5

TD de Modulations

Exercice1
Un émetteur AM doit transmettre le signal suivant :

s(t ) = 100cos(3,77.106 t ) + 43,5cos(3,738.106 t ) + 43.5cos(3,802.106 t )

a) Quelle est la fréquence latérale supérieure ?
b) Quelle est la fréquence modulante ?
c) Quel est le taux de modulation ?
d) Quelle est la B bande de fréquences de l’émission ?
e) Si la puissance totale émise est de 38 kW, trouver la puissance contenue dans la porteuse et dans chaque
bande latérale
f) Si la puissance totale du signal AM est réduite à 32kW lorsqu’on change le signal modulant, quel est le
nouveau taux de modulation.

( ( ) )
g) On donne pr (t ) = Ap cos 2 f p + f t +  , faire les calculs pour démoduler ce signal de façon

synchrone et cohérente. Encadrer le résultat final et préciser le type de filtre utilisé .

Exercice 2
On souhaite transmettre un signal m(t) composé de trois fréquences : 440 Hz d’amplitude 1 volt, 560 Hz d’amplitude 2
volts et 680 Hz d’amplitude 1 volt. Il s’agit du signal d’information. Ce signal sera modulé autour d’une porteuse pour
être transmise via une antenne ¼ onde de longueur 30 cm.

1. Ecrire l’équation mathématique temporelle du signal modulant

2. Représenter par une figure le spectre du signal modulant
3. Calculer la fréquence porteuse adaptée à l’antenne
4. On va supposer que la fréquence porteuse est fp. La porteuse s’écrit :
v(t) = Vp cos(2π fp t) . Ecrire l’équation mathématique temporelle du signal modulé (on donnera l’expression
mathématique développée de s(t), signal modulé).
5. Tracer le spectre du signal modulé.
6. Calculer la puissance en Watt du signal (on supposera R=1 Ohm). On prendra Vp=3
7. Calculer la puissance en dB

( ( ) )
8. On donne pr (t ) = Ap cos 2 f p + f t +  , faire les calculs pour démoduler ce signal de façon

synchrone et cohérente. Encadrer le résultat final et préciser le type de filtre utilisé .

Exercice 3

a) A partir de la figure, calculez la fréquence du signal modulant. Expliquez votre raisonnement.

b) On va supposer que la fréquence du signal modulant est de 10 kHz.
A partir de la figure, calculer l’amplitude de l’onde porteuse et de l’onde modulante. Quel est le taux de modulation ?
c) Représentez le spectre du signal modulé Sm(t). Quelle est la bande de fréquence occupée ?
d) Calculez la puissance contenue dans la porteuse (on suppose que la puissance est mesurée au borne d’une antenne
résistive de 50Ω) ; la puissance contenue hors de la porteuse.
e) Représentez l’allure du spectre si cette fois-ci le signal modulant est un signal carre.
f) Pour récupérer le modulant, va-t-on réaliser une démodulation cohérente ou non cohérente? Justifier

Exercice 4

h. On donne , faire les calculs pour démoduler ce signal de façon synchrone et cohérente. Encadrer le résultat

( ( ) )
final et préciser le type de filtre utilisé pr (t ) = Ap cos 2 f p + f t +  .
Exercice 5
On souhaite transmettre un signal m(t ) = Am cos(2 f mt ) par modulation FM d’une porteuse

p(t ) = Ap cos(2 f pt +  p (t )) . Le signal modulé s’écrit s(t ) = Ap cos( (t ))

a) Exprimer  (t ) en fonction de fp, fm, Am et k, où k est la sensibilité du modulateur.

kAm
b) On pose l’indice de modulation  = . Montrer que s(t) peut se mettre sous la forme :
fm

s(t ) = Ap cos(2 f pt ) cos(  sin(2 f mt )) − sin(2 f pt )sin(  sin(2 f mt )) 

c) Calculer la puissance transmise par s(t) dans une charge de résistance R.

d) Déterminer les différentes composantes du signal s(t) lorsque   1

e) Tracer le spectre de s(t) pour  = 0.1 , f p = 100MHz , fi = 10kHz , Ap = 1V .

Quelle doit être la largeur du canal pour transmettre le signal s(t) ?

Dans la pratique  est plus grand que 1 ( 5    2500 )

f) En prenant  = 6 , f p = 100MHz , f m = 10kHz et Vp = 1V

i. Décomposer l’expression de s(t) en fonction des différentes valeurs de J (coefficients de Bessel) et en

déduire la fréquence des différentes composantes de ce signal
ii. Tracer le spectre du signal modulé, en déduire la largeur du canal occupée par s(t)
g) En pratique dans le spectre, on ne garde que les termes d’amplitudes supérieures à 0.1
i. A partir du tableau des coefficients de Bessel pour les différentes valeurs de  , que peut-on dire sur

le nombre de termes à conserver en fonction de 

ii. Donner alors une valeur approchée de la bande passante du canal de transmission
iii. Calculer la puissance transmise par l’ensemble de ces termes pour  = 6

Exercice 5 : Etude d’une boucle à verrouillage de phase

On utilise une boucle à verrouillage de phase (PLL pour Phase Locked Loop) pour reconstituer un signal de référence
p(t ) = Ap cos(2 f pt ) correspondant à la porteuse d’un signal modulé (voir figure 1).

Ue (t ) U (t ) Filtre
U 0 (t )
Multiplieur
de gain M passe bas VCO U s (t )

U s (t )

Figure 1 : Principe d’une boucle à verrouillage de phase

On suppose que la tension d’entrée est : U e (t ) = Ee sin(2 f pt + e (t )) et celle fournie par le VCO (Voltage

Controlled Oscillator) est U s (t ) = Es cos(2 f pt + s (t )) lorsque la boucle est verrouillée. Le multiplieur présente un

gain de M .

1) Pour e (t ) − s (t ) petit, montrer que la tension U 0 (t ) à la sortie du filtre se réduit à :

U 0 (t )  K (e (t ) −  s (t ) ) où K est une constante que l’on exprimera.

2) Le signal d’entrée est maintenant un signal modulé en amplitude :

U e (t ) = A(t )sin(2 f pt ) avec A(t ) = Ee (1 + m cos(2 f et ) ) .

a) Donner l’expression de la tension U 0 (t ) à la sortie du filtre.

b) La grandeur effective de sortie du VCO,  s (t ) est donnée par :

d s (t )
= K 0U 0 (t ) , où K0 est le gain du VCO.
dt

Ecrire l’équation différentielle donnant  s (t ) .

c) On pose s0 la phase initiale ; en déduire l’expression de  s (t ) et tracer son allure.

d) Montrer que le signal à la sortie du VCO se fixe rapidement à la valeur : U s (t ) = Es cos(2 f pt ) .

Exercice 7 : Application de la modulation Analogique d’amplitude sur le signal TV

Soit le synoptique de la figure 1, représentant les signaux de la télévision analogique. On suppose que la
porteuse, p(t ) , délivrée par l’oscillateur est un signal sinusoïdal pur (pas de phase) d’amplitude Ap = 1 V et
de fréquence f p = 4, 434 MHz .

On considère que : Dr (t ) = d r cos ( 2 f r t ) avec f r = 600 kHz et

Db (t ) = db cos ( 2 f bt ) avec fb = 900 kHz

Dr (t )
x

p(t ) = cos(2 f pt )
sin(2 f p t ) s (t )
-90°
+
Signal de Chrominance

Db (t )
x

Figure 1 : Modulateur
1) Ecrire l’équation mathématique du signal chrominance, s(t)
2) Représenter son spectre
3) On désire supprimer les fréquences situées en dessous de 4 MHz du signal chrominance.
a) Quelle opération doit-on réaliser ?
b) Soit s f (t ) , le signal résultant (après suppression des fréquences situées en dessous de 4 MHz).

Représenter le spectre du signal résultant.

c) Ecrire l’équation mathématique du signal s f (t )

d) Comment s’appelle cette modulation ?

4) Calculez les fréquences images de Dr (t ) et Db (t )

Figure 2 : Démodulateur

Le bloc récupération de la sous porteuse du démodulateur (figure 2) est constitué d’un filtre sélectif
permettant de ne récupérer que la fréquence à 4,434 MHz.
On suppose que S filtre (t ) = d r sin( 2f1t ) + d b cos(2f 2 t )

5) Calculer S a et S b si f 1 = f p + f r et f 2 = f p + f b

6) A partir de l’expression de Sa et Sb, peut-on récupérer Dr(t) et Db(t) ? Si oui, expliquer comment.
