Série d’exercices N°4 : La modulation

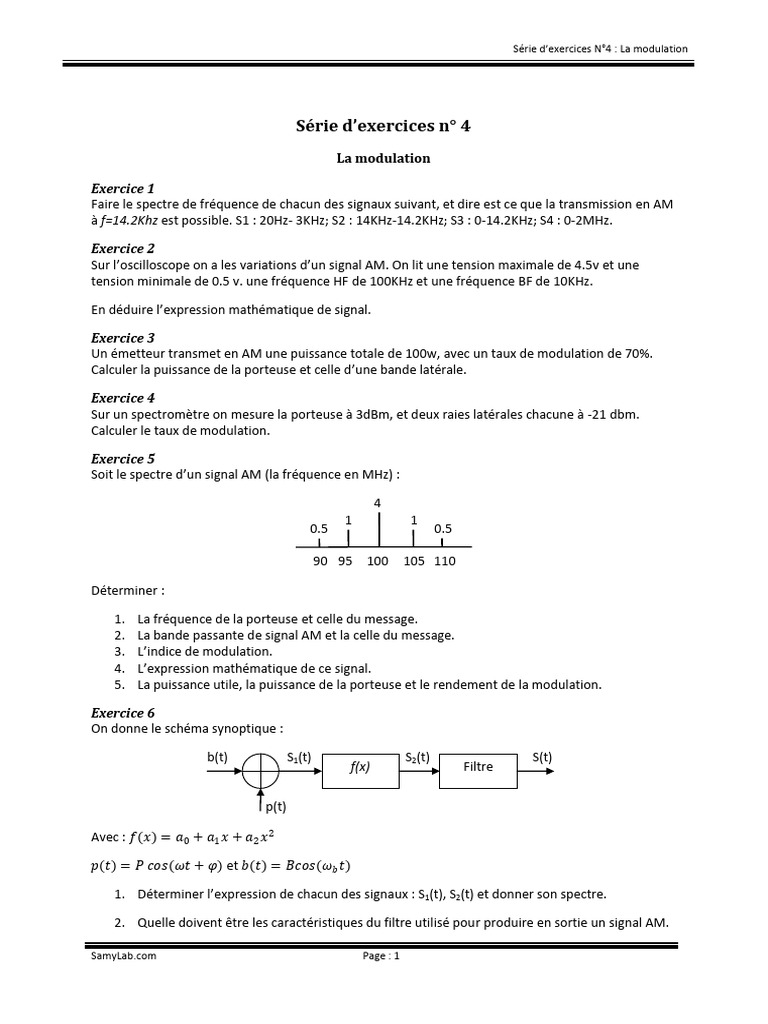

Série d’exercices n° 4
La modulation

Exercice 1
Faire le spectre de fréquence de chacun des signaux suivant, et dire est ce que la transmission en AM
à f=14.2Khz est possible. S1 : 20Hz- 3KHz; S2 : 14KHz-14.2KHz; S3 : 0-14.2KHz; S4 : 0-2MHz.

Exercice 2
Sur l’oscilloscope on a les variations d’un signal AM. On lit une tension maximale de 4.5v et une
tension minimale de 0.5 v. une fréquence HF de 100KHz et une fréquence BF de 10KHz.

En déduire l’expression mathématique de signal.

Exercice 3
Un émetteur transmet en AM une puissance totale de 100w, avec un taux de modulation de 70%.
Calculer la puissance de la porteuse et celle d’une bande latérale.

Exercice 4
Sur un spectromètre on mesure la porteuse à 3dBm, et deux raies latérales chacune à -21 dbm.
Calculer le taux de modulation.

Exercice 5
Soit le spectre d’un signal AM (la fréquence en MHz) :

4
1 1
0.5 0.5

90 95 100 105 110

Déterminer :

1. La fréquence de la porteuse et celle du message.

2. La bande passante de signal AM et la celle du message.
3. L’indice de modulation.
4. L’expression mathématique de ce signal.
5. La puissance utile, la puissance de la porteuse et le rendement de la modulation.

Exercice 6
On donne le schéma synoptique :

b(t) S1(t) S2(t) S(t)

f(x) Filtre

p(t)

Avec : 𝑓 𝑥 = 𝑎0 + 𝑎1 𝑥 + 𝑎2 𝑥 2

𝑝 𝑡 = 𝑃 𝑐𝑜𝑠 𝜔𝑡 + 𝜑 et 𝑏 𝑡 = 𝐵𝑐𝑜𝑠 𝜔𝑏 𝑡

1. Déterminer l’expression de chacun des signaux : S1(t), S2(t) et donner son spectre.

2. Quelle doivent être les caractéristiques du filtre utilisé pour produire en sortie un signal AM.

SamyLab.com Page : 1
 Série d’exercices N°4 : La modulation

Exercice 7
Soit le circuit ci contre :

La variation de courant de la base en fonction de la

tension 𝑉𝑏𝑒 est donnée par :
2
𝑖𝑏 = 𝐶0 + 𝐶1 𝑉𝑏𝑒 + 𝐶2 𝑉𝑏𝑒
A l’entrée de circuit on applique la tension :
𝑣𝑒 𝑡 = 𝑃𝑐𝑜𝑠 𝜔𝑝 𝑡 + 𝐴𝑐𝑜𝑠 𝜔𝑝 𝑡 + 𝜔𝑏 𝑡
Calculer 𝑣𝑒 𝑡 , et en déduire la fonction de ce circuit.

Exercice 8
Soit le système suivant :

A B
f(x)

b(t) F S(t)
p(t) Filtre

-
- C
f(x)
D

Avec : La porteuse : 𝑝 𝑡 = 𝑃 𝑐𝑜𝑠 𝜔𝑡 , le message : 𝑏 𝑡 = 𝐵𝑐𝑜𝑠 𝜔𝑏 𝑡 et 𝑓 𝑥 = 𝑎0 + 𝑎1 𝑥 + 𝑎2 𝑥 2

1. Déterminer l’expression de signal aux points A, B, C, D, E.

2. Comment doit être le spectre de la fonction de transfert du filtre pour produire un signal DSB
en sortie.

Exercice 9
On donne : 𝑠 𝑡 = 120𝑠𝑖𝑛 2𝜋 6 ∙ 108 𝑡 + 5𝑠𝑖𝑛 1250𝑡 un signal modulé en FM.

1. Donner l’expression de signal modulant et celle de la porteuse.

2. Calculer l’indice de modulation et l’excursion maximale.
3. Refaire les questions 1 et 2, si le signal est modulé en PM.

Exercice 10
Soit une porteuse : 𝑠 𝑡 = 5𝑐𝑜𝑠 2𝜋 10.7 ∙ 106 𝑡 . On module s(t) en fréquence par :

𝑏 𝑡 = 𝐵𝑐𝑜𝑠 6𝜋 ∙ 103 𝑡 , avec une indice de modulation 1/3000π.

1. Trouver la valeur de l’amplitude de signal modulant.

2. Calculer la fréquence instantanée de signal SFM, puis en déduire son expression.
3. Calculer la fréquence maximale, la fréquence minimale, l’excursion maximale en fréquence,
et la bande passante de SFM.

Pour la démodulation on utilise la partie droite de la pente d’un circuit discriminateur. Sachant que le
gain de circuit est 0.8 à 100KHz, et 0.6 à 110 KHz.

SFM(t) m(t)
Discriminateur

4. Trouver l’expression de la partie droite de la pente.

5. On applique à l’entrée de ce discriminateur le signal SFM, déterminer l’expression de m(t).

SamyLab.com Page : 2
 Série d’exercices N°4 : La modulation

Exercice 11 :
La fréquence instantanée maximale d'un signal FM est 105,525 MHz et la fréquence de la porteuse
est 105,45 MHz. Sachant que la fréquence modulante est de 2,5 kHz, calculez l'excursion de
fréquence, l'indice de modulation ainsi que la bande de fréquences occupée par ce signal.

Exercice 12 :
Le spectre d'une onde FM occupe une largeur de bande de 12 kHz
1. Trouver l'indice de modulation, la fréquence
modulante et l'excursion max de fréquence.
2. Si la fréquence modulante est deux fois moindre
et que le message conserve la même amplitude,
trouver l'indice de modulation, l'excursion de
fréquence ainsi que la bande de fréquences B'
du nouveau signal modulé.
3. Reprendre la question 2 si le signal modulant
double d'amplitude tout en conservant la
fréquence de la question 1.

Exercice 13 : Modulateur QAM

On veut transmettre deux messages m1(t) et m2(t) dont l’occupation spectrale est respectivement
Bm1 et Bm2 sur une même porteuse de fréquence f0. Pour cela, on utilise le système de modulation
suivant :

1. Trouver l’expression temporelle du signal s(t)

à transmettre (signal QAM).
2. Représenter le spectre de s(t) en fonction de
celui de m1(t) et m2(t) dans le cas où m1(t) et
m2(t) sont des signaux sinusoïdaux de
fréquences respectives fm1 et fm2.
3. Donner l’occupation spectrale de s(t) et
conclure.
1. Proposer un démodulateur qui permet
d’extraire les signaux m1(t) et m2(t).

Exercice 14 : Modulateur d’Armstrong

Le système suivant est le modulateur d’Armstrong:

-
b(t) s(t)

Deph -90° P(t)

On donne : 𝑏 𝑡 = 0.2 cos 103 𝜋 𝑡 et 𝑝 𝑡 = cos 2𝜋 107 𝑡

1. Calculer s(t) et montrer qu’il est modulé en phase.

2. Calculer l’indice de modulation et la déviation max en fréquence.
3. Proposer un montage pour transformé ce modulateur en un modulateur de fréquence.

SamyLab.com Page : 3
 Série d’exercices N°4 : La modulation

Exercice 15 : Démodulateur FM quadratique

Le filtre déphaseur est caractérisé par une
fonction de transfert H(f) telle que, pour :
𝑓0 − ∆𝑓 ≤ 𝑓 ≤ 𝑓0 − ∆𝑓
𝐻(𝑓) = 𝐻0
𝜋
𝜑𝐻 = − 𝛼 ∙ (𝑓 − 𝑓0 )
2
Où ∆𝑓 est l’excursion maximale en
fréquence de s(t).
1. Donner l’expression de la phase instantanée du signal déphasé u(t) et en déduire l’expression
du signal v(t) en sortie du multiplieur.
2. Donner l’expression de m(t) en sortie du filtre passe-bas. En déduire une condition sur α pour
que m(t) soit proportionnel à m(t).

Exercice 16: modulateur à diode varicap

On considère le circuit résonnant LC suivant, utilisé dans la réalisation d’un oscillateur :

La diode varicap se comporte comme un condensateur de

capacité :
𝑘
𝐶𝑑 =
𝑉0 + 𝑉𝑝
Avec k et V0 sont des constantes et Vp est la tension de
polarisation de la diode.
Cette diode est utilisée dans le circuit résonnant où LA est une
self d’arrêt d’impédance négligeable en basse fréquence et
élevée à la fréquence d’oscillation f0.
On donne : L = 0, 32 μH, C = 10 000 pF, V0 = 0, 36 V. Pour Vp = 0 V, on a Cd = 1 500 pF.

1. Exprimer la fréquence d’oscillation f0 du circuit et montrer qu’elle se met sous la forme :

𝑓0 (𝑉𝑝 ) = 𝐴 𝐵 + 𝐷 + 𝑉𝑝 . Donner les valeurs numériques de A, B et D.

2. Déterminer la valeur de Vp pour avoir une fréquence f0 = 15 MHz.

La tension Vp est la somme d’une tension continue V= 7 V et d’une tension sinusoïdale v(t)
d’amplitude Vm = 0,2 V et de fréquence fm = 20 kHz.

3. Calculer le développement limité de 𝑓0 (𝑉𝑝 ) autour de 𝑉𝑝 = 7𝑣 (On néglige Vm = 0,2 V).

Sachant que le développement limité au premier ordre d’une fonction f(x) autour d’un point
x0 s’écrit : 𝑓 𝑥 ≈ 𝑓 𝑥0 + 𝑓 ′ 𝑥0 (𝑥 − 𝑥0 ).
4. Montrer que l’oscillateur est module sinusoïdalement en fréquence. Et donner sa fréquence
de repos fp.
5. Déterminer l’indice de modulation du signal FM obtenu, ainsi que la bande passante
nécessaire pour transmettre ce signal.
