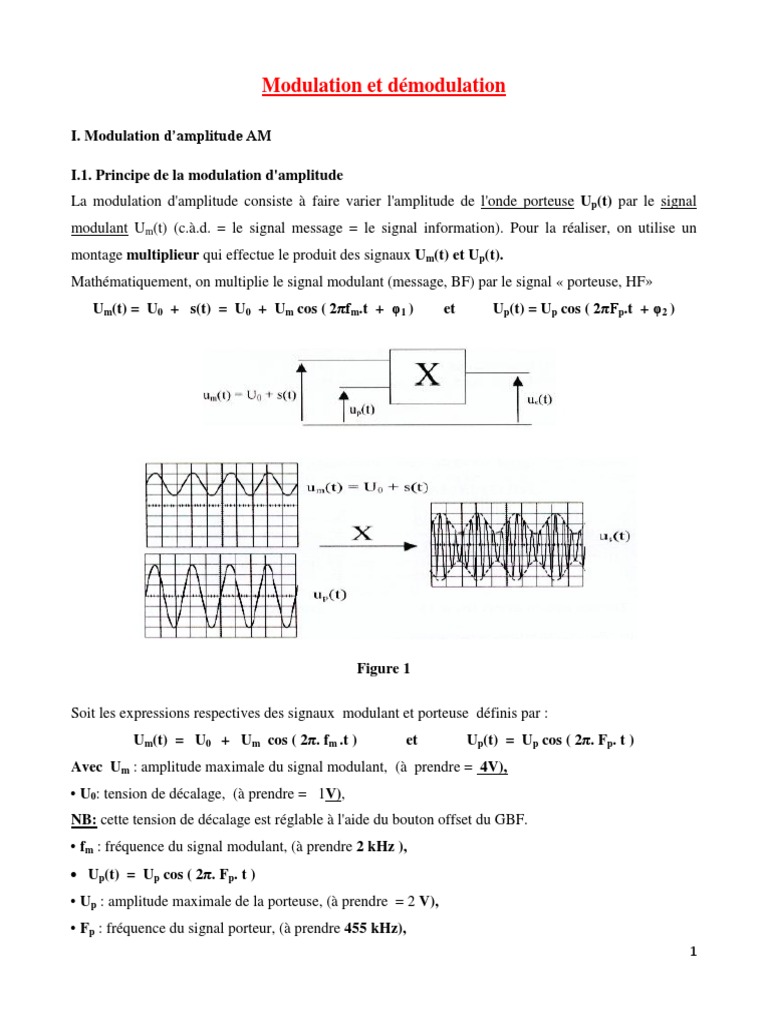

Modulation et démodulation

I. Modulation d’amplitude AM

I.1. Principe de la modulation d'amplitude

La modulation d'amplitude consiste à faire varier l'amplitude de l'onde porteuse Up(t) par le signal
modulant Um(t) (c.à.d. = le signal message = le signal information). Pour la réaliser, on utilise un
montage multiplieur qui effectue le produit des signaux Um(t) et Up(t).
Mathématiquement, on multiplie le signal modulant (message, BF) par le signal « porteuse, HF»
Um(t) = U0 + s(t) = U0 + Um cos ( 2πfm.t + φ1 ) et Up(t) = Up cos ( 2πFp.t + φ2 )

Figure 1

Soit les expressions respectives des signaux modulant et porteuse définis par :
Um(t) = U0 + Um cos ( 2π. fm .t ) et Up(t) = Up cos ( 2π. Fp. t )
Avec Um : amplitude maximale du signal modulant, (à prendre = 4V),
• U0: tension de décalage, (à prendre = 1V),
NB: cette tension de décalage est réglable à l'aide du bouton offset du GBF.
• fm : fréquence du signal modulant, (à prendre 2 kHz ),
 Up(t) = Up cos ( 2π. Fp. t )
• Up : amplitude maximale de la porteuse, (à prendre = 2 V),
• Fp : fréquence du signal porteur, (à prendre 455 kHz),
1
I.2. Travail à faire :
I.2.1. Partie théorique
1- Déterminer l’expression du signal modulé UM (t) : produit des deux signaux Um (t) et Up (t).
2- Montrer que UM(t) peut s’écrire sous la forme UM (t) = UA [ 1 + m. cos (2πfm.t ) ] cos (2πFp.t) où
UA et m des coefficients à déterminer. μ est appelé indice de modulation (ou taux de modulation).
3- Sachant que l’amplitude du signal modulé est : B = UA [1 + m cos (2πfm.t ) ], déterminer Bmax
et Bmin en fonction de m.
4- En déduire m en fonction de Bmax et Bmin.
5- Montrer que le spectre du signal modulé UM (t) est composé de trois fréquences à déterminer.
I.2.2. Partie pratique
1- Dessiner le montage de modulation d’amplitude
2- Dessiner les oscillogrammes des signaux message Um(t) et porteuse Up(t)
3- Dessiner l’oscillogramme du signal modulé UM(t)
4- Déterminer l’indice de de modulation dit aussi taux de modulation m pour les trois valeurs
suivantes de l’amplitude Um du signal message Um(t) en utilisant la méthode de la double trace.
(Tableau 1) et par la méthode des trapèzes. (Tableau 1).
10- Que peut-on conclure pour chaque cas ?

m (%) m Commentaire
Double trace (par méthode Trapèzes)
Um1 = 1 V

Um2 = 1.3
Um3 = 1.8

11- Représenter le spectre (les fréquences) du signal modulé en amplitude UM (t).

II. Démodulation d'amplitude

II.1. Principe de la démodulation
Le but de la démodulation est de pouvoir récupérer le signal modulant (l'information) lors de la
réception du signal modulé. Il est donc nécessaire de:
• Supprimer les alternances négatives et la porteuse (c'est à dire détecter l'enveloppe)
• Supprimer la tension continue de décalage Uo

2
II.2 Réalisation d'une démodulation
II.2.1. Suppression des alternances négatives et détection de l'enveloppe
 Pour supprimer les alternances négatives, on utilise une diode idéale
 La diode est associée à un condensateur et une résistance montés en dérivation l'un par rapport à
l'autre. Ce circuit RC permet de détecter l'enveloppe.
 Pour les alternances positives la diode est passante et la tension aux bornes du condensateur est égale
à celle du signal modulé.
 Lorsque la diode est bloquée, le condensateur se décharge à travers la résistance avec τ = RC

Figure 2:

 Pour récupérer correctement le signal modulant, il faut que la constante de temps du circuit RC
soit très supérieure à la période de la porteuse Tp tout en restant inférieure à la période Tm du
signal modulant.
 Le condensateur doit se décharger suffisamment lentement au cours de la période Tp de la
porteuse pour que le point C soit le plus près du point D sommet de la crête suivante. Donc Tp
<< τ

3
  Le condensateur doit aussi se décharger suffisamment vite pour que le point C ne soit pas au-
dessus du point D, car dans le cas contraire, le détecteur d'enveloppe ne suit plus la forme du
signal informatif modulant.
- Donner la condition nécessaire pour avoir une bonne démodulation
- Donner une interprétation à vos observations.
- Représentez le signal observé après démodulation.

III- Modulation de fréquence

Objectif :

Ce TP a pour but d’étudier, d’une part, la caractéristique d’un Oscillateur Contrôlé en Tension (OCT)
d’un générateur de signaux, et, d’autre part, la modulation de fréquence.

1 – CARACTERISTIQUE DE L’OSCILLATEUR CONTROLE EN TENSION

On souhaite retrouver la caractéristique de l’Oscillateur Contrôlé en Tension. La variation de la tension

d’entrée du VCO en fonction de la fréquence est la suivante :

U( volt) 0 0.5 1 1.5 2

Fréquence 2.65 2.72 2.8 2.87 2.95
(Mhz)

Tracer la caractéristique de l’OCT, c’est-à-dire f0 en fonction de U.

Déterminer la pente de cette caractéristique, notée K en kHz/V.

2 – ETUDE DE LA MODULATION FM

Comme dans le cas de la modulation d’amplitude, nous allons nous intéresser à la

modulation de fréquence d’un signal d’information de nature sinusoïdale.

Ainsi, soient
- La porteuse : v p (t )  A cos(2f p t   )
- Le modulant (signal d’information) : m(t )  a cos(2f m t )
 t

- Le signal modulé : vt (t )  A cos 2f p t  2k f  a cos(2f m u )du 

 0 
 kf a 
Le signal modulé s’écrit donc vt (t )  A cos 2f p t  sin(2f m t ) 
 fm 

4
Définition 1. Indice de modulation
On note la déviation fréquentielle f  k f a .
f
L’indice de modulation s’écrit : m 
fi
Remarque: L’excursion en fréquence est liée à l’amplitude du signal modulant. L’indice
de modulation joue un rôle essentiel et il est important de noter, que contrairement à la
modulation AM, l’indice de modulation FM dépend de l’amplitude et de la fréquence du
signal modulant.

Occupation spectrale.
L’occupation spectrale est plus difficile à déterminer que celle définie pour la
modulation d’amplitude, car cette dernière s’obtenait en translatant le spectre de la
bande de base autour de la porteuse.

Nous allons devoir faire intervenir les fonctions mathématiques de Bessel. Il s’agit
d’exprimer une fonction cos(m sin(x)) comme une sommation de cosinus et de sinus et
donc d’obtenir ainsi le spectre.

Formule de Bessel

cos(m. sin a)  J 0 (m)  2 J 2 (m). cos(2a)  2 J 4 (m). cos(4a)  ...

sin(m sin a)  2 J 1 (m). sin(a)  2 J 3 (m). sin(3a)  ...

avec J, la fonction de Bessel définie par :

La figure suivante représente les 5 premières fonctions de Bessel en fonction de

l’amplitude x.

Figure 1. Fonction de Bessel

On peut ainsi déterminer les valeurs approximatives de J0(5), J1(5), …

5
Applications :

Exercice 1 :

Un signal s(t) de fréquence 1 MHz d’amplitude 1 volt est modulé en fréquence. L’onde modulante est
une onde sinusoïdale d’amplitude ABF = 2,5 V et de fréquence fBF = 500 Hz. L’excursion de
modulation c'est-à-dire la déviation fréquentielle est 5,5 kHz.

Ecrire l’expression mathématique du signal modulé, déterminer l’indice de modulation

Exercice 2 : Calcul de bande passante

Une porteuse de fréquence fc = 100 MHz et d’amplitude 1 Volt est modulée en fréquence par un signal
sinusoïdal d'amplitude Am = 20 volts et de fréquence fm = 100 kHz. La sensibilité fréquentielle du
modulateur est kf = 25 kHz/volt.

1. Estimer l’encombrement spectral du signal FM en ne prenant que les raies dont l’amplitude est
supérieure à 1/10ème de la raie la plus élevée.
2. Que deviennent ces résultats si on double l'amplitude du signal modulant? Et si on double sa
fréquence?

3 - GENERATION D’UN SIGNAL MODULE EN FREQUENCE EN UTILISANT L’OCT DU

GENERATEUR DE SIGNAUX

31. Signal modulant sinusoïdal

Connaissant la caractéristique de l’OCT, nous pouvons maintenant nous intéresser à la génération d’un
signal modulé en fréquence. Envoyer sur l’entrée de OCT un signal sinusoïdal d’amplitude 4Vpp de
fréquence fi égale à 1 kHz

1-Dessiner le signal observé sur l’oscilloscope. Vous indiquerez la base de temps utilisée pour
visualiser correctement le signal.

2- Estimer l’excursion en fréquence Δf et comparer la à la valeur calculée

En variant l’amplitude du signal modulant. Régler la fréquence du signal modulant sur 1 kHz.
Augmenter progressivement l’amplitude jusqu’à l’annulation de la raie de la porteuse. On a alors J 0(m)
= 0.

3-D’après la 1ère partie du TP, déterminer l’excursion en fréquence Δf et l’indice de modulation m.

Comparer votre résultat avec celui obtenu sur le graphe de l’annexe 1.

Augmenter progressivement l’amplitude jusqu’à l’annulation du premier couple de raies latérales. On a

alors J1(m) = 0.

6
4- D’après la 1ère partie du TP, déterminer l’excursion en fréquence Δf et l’indice de modulation m.

Comparer votre résultat avec celui obtenu sur le graphe de l’annexe 1.

Toujours à l’aide de la caractéristique de l’OCT, l’amplitude du signal modulant de fréquence f i = 1

kHz, pour obtenir les indices de modulation m suivants :

m = 1 ; m = 2 ; m = 3.

5- Relever les spectres correspondants et comparer avec la théorie (cf annexe 2).

Pour m = 1, vérifier expérimentalement la formule B = 2( f +fi) qui représente la largeur de bande du

spectre en négligeant les raies d’amplitude inférieure à 10 % de l’amplitude de la porteuse non
modulée.

6-Quelles doivent être les excursions en fréquence f pour obtenir un signal modulé en fréquence
d’indices de modulation m = 1, 2 et 3 ? Réaliser ces modulations. Observer les spectres correspondants
et les comparer avec la théorie.

Pour m = 2, vérifier expérimentalement la formule B = 2( f +fi) qui représente la largeur de bande du

spectre en négligeant les raies d’amplitude inférieure à 10 % de l’amplitude de la porteuse non
modulée.

7
 ANNEXE 1

RELATIONS ENTRE LES FONCTIONS DE BESSEL, LES INDICES DE MODULATION ET

LES SPECTRES CORRESPONDANTS

Jn(m)

fo fo fo
fo-F fo+F

8
 ANNEXE 2

SPECTRES DE SIGNAUX MODULES EN FREQUENCE POUR DIFFERENTS INDICES DE

MODULATION

Indice de modulation m = 1 :

Indice de modulation m = 2 :

9
Indice de modulation m = 3 :

Indice de modulation m = 4 :

Indice de modulation m = 5 :
