TP instrumentation 2016/2017 ESPRIT

TP3 : Etude d’un capteur de

température
Module : TP Instrumentation
Classe : ………3EM3…………………………………………………………………………….
Nom et Prénom :………… Arfawi Iheb, Sfaxi Abdelrahmann ,Azizi Hayder,Zarrouk Med
Amine ,Loulou Amine

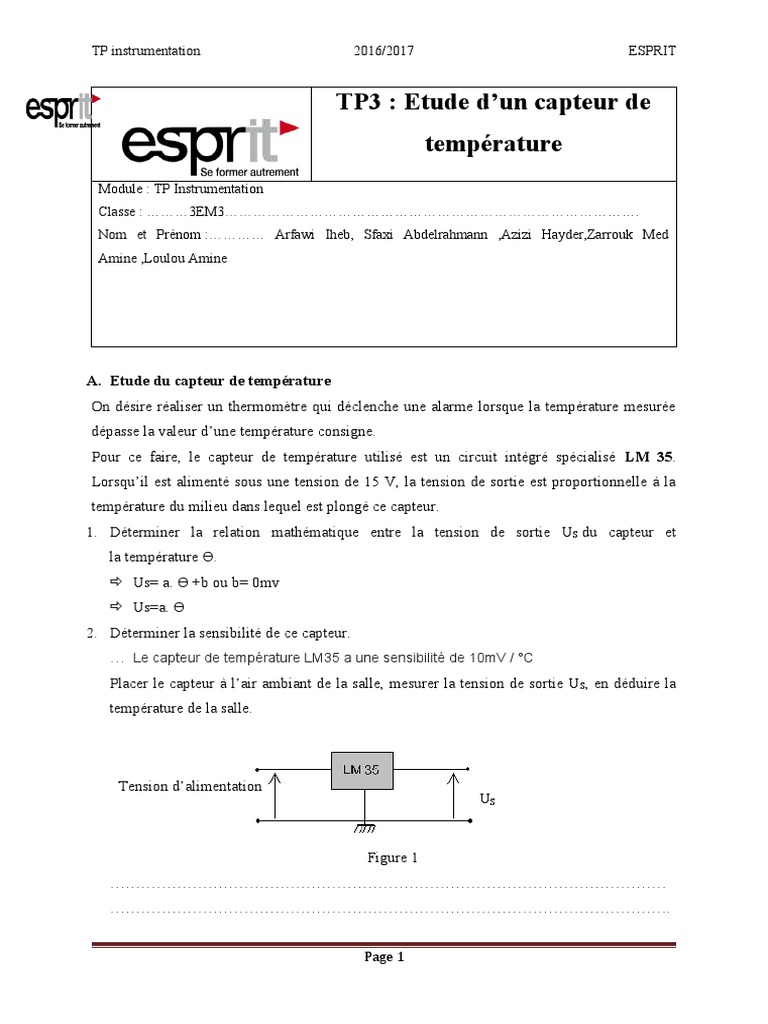

A. Etude du capteur de température

On désire réaliser un thermomètre qui déclenche une alarme lorsque la température mesurée
dépasse la valeur d’une température consigne.
Pour ce faire, le capteur de température utilisé est un circuit intégré spécialisé LM 35.
Lorsqu’il est alimenté sous une tension de 15 V, la tension de sortie est proportionnelle à la
température du milieu dans lequel est plongé ce capteur.
1. Déterminer la relation mathématique entre la tension de sortie U S du capteur et
la température Ɵ.
 Us= a. Ɵ +b ou b= 0mv
 Us=a. Ɵ
2. Déterminer la sensibilité de ce capteur.
…  Le capteur de température LM35 a une sensibilité de 10mV / °C
Placer le capteur à l’air ambiant de la salle, mesurer la tension de sortie U S, en déduire la
température de la salle.

Tension d’alimentation
US

Figure 1
………………………………………………………………………………………………
……………………………………………………………………………………………….

Page 1
TP instrumentation 2016/2017 ESPRIT

B. Réalisation du thermomètre

On se propose d’amplifier la tension de sortie US pour obtenir :

 Une lecture de 0 V lorsque la température Ɵ est égale à 0 °C.

 Une lecture de 10 V lorsque la température Ɵ est égale à 100 °C.

1. Déterminer la valeur du coefficient A = K.a pour satisfaire à ces 2 conditions ?

 …… K= 10 mv/°c (Pente)
On utilise pour cette amplification le montage de la figure 2.

Figure2

Matériel utilisé
 AOP TL081 (Alimentation ±Vcc = ±9V)
 1 capteur de température LM35
 1 résistance R1 de 1 KΩ
 Un potentiomètre de 100 KΩ
 Un multimètre
1. Calculer la valeur du gain pour ce montage amplificateur non inverseur.
R 1+ R
Gain =
R1
2. En déduire la valeur de la résistance R sachant que R1=1 KΩ
………R=9 kΩ………………………

Page 2
TP instrumentation 2016/2017 ESPRIT

3. Réaliser le montage de la figure 2 tout en ajustant la valeur exacte de la résistance réglable

R.
4. Pour tester ce thermomètre, relever les valeurs affichées par le voltmètre puis les convertir
en températures pour les différents cas suivants :

Us U s' Ɵ
Air ambiant de la salle 290,19 mv 3,7698 V 29,012°c
2 lampes 316,44 mv 3,9914 V 31,644 °C

4 lampes 341,3 mV 4,193 V 34,13 °C

C. Réalisation d’une alarme

A partir du thermomètre précédent, on ajoute un étage " alarme " qui déclenche un signal
lumineux (LED) lorsque la température dépasse une valeur affichée (consigne).
Pour ce faire, on utilise un second AOP : La tension Us’ du thermomètre est comparée à une
tension de référence Uref  que l’on pourra faire varier à l’aide d’un diviseur de tension.
1. Réaliser le montage de la figure 3.

Figure 3
2. Calculer les valeurs minimale et maximale de la résistance réglable r2 du diviseur de
tension pour que la tension de référence Uref  puisse varier de 0 V (soit 0°C) à 10 V (soit
100°C) en sachant que r = 500Ω.

Page 3
 TP instrumentation 2016/2017 ESPRIT

………………………………………………………………………………………………
………………………………………………………………………………………………
………………………………………………………………………………………………
………………………………………………………………………………………………
3. Régler la tension de référence pour afficher une consigne de 30°C.
4. Prendre le capteur dans le creux de la main et patienter quelques instants :
- vérifier que la température augmente progressivement.
- noter à quel moment il y a déclenchement de l’alarme (quelle est la LED qui s’allume ?)
Us U s' Ɵ Uref Us ‘’ (sortie AOP2) LED allumée
2 Lampes 346,3 4,051 34,63 4 3,6854 Verte

4 Lampes 376.32 4,107 37,632 4 6,8185 Rouge

5. Quelle est la fonction assurée par le deuxième AOP ?

……C’est un comparateur

Page 4
