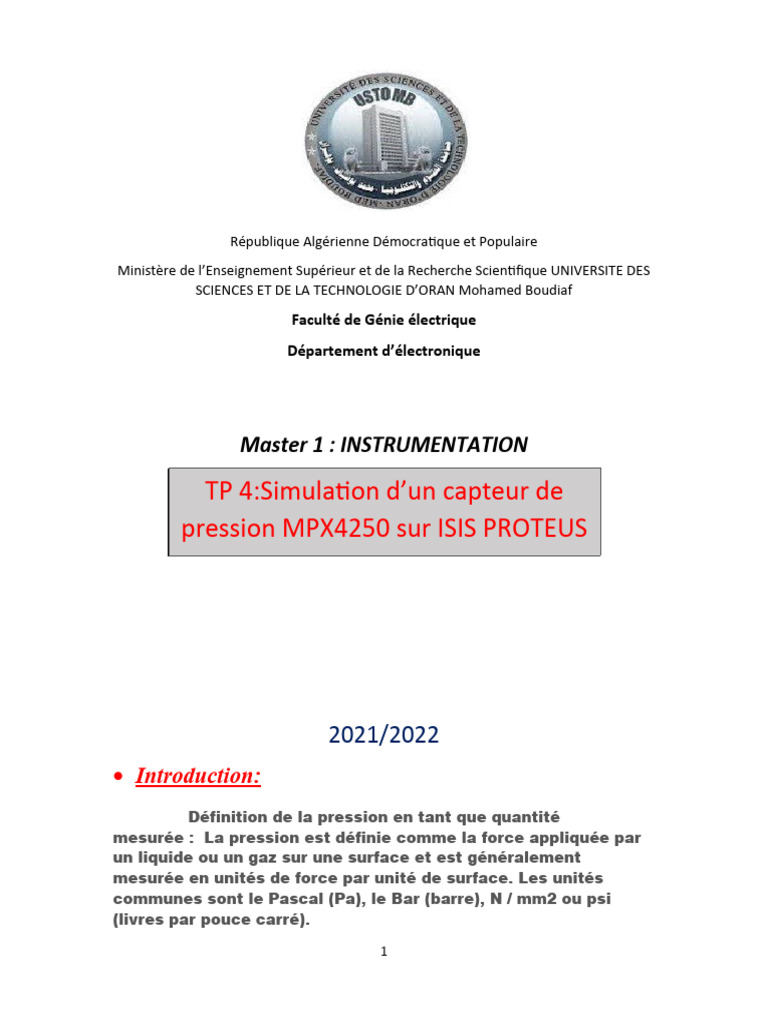

République Algérienne Démocratique et Populaire

Ministère de l’Enseignement Supérieur et de la Recherche Scientifique UNIVERSITE DES


SCIENCES ET DE LA TECHNOLOGIE D’ORAN Mohamed Boudiaf
Faculté de Génie électrique
Département d’électronique

Master 1 : INSTRUMENTATION

TP 4:Simulation d’un capteur de


pression MPX4250 sur ISIS PROTEUS

2021/2022
 Introduction:
Définition de la pression en tant que quantité
mesurée : La pression est définie comme la force appliquée par
un liquide ou un gaz sur une surface et est généralement
mesurée en unités de force par unité de surface. Les unités
communes sont le Pascal (Pa), le Bar (barre), N / mm2 ou psi
(livres par pouce carré).

1
Définition d'un capteur de pression : Par conséquent, un capteur
de pression est un instrument composé à la fois d'un élément
sensible à la pression pour déterminer la pression réelle
appliquée au capteur et de certains composants pour convertir
cette information en un signal de sortie.

 Capteur de pression MPX4250 :

 Capteur de pression NXP à grande sensibilité et linéarité.

 Faible hystérésis de pression.

 Réponse rapide. Grande stabilité.

 Circuit de compensation nécessaire en cas de variation de


température.

Remarque: les capteurs MPX sont destinés à la mesure de


pression atmosphérique mais ne permettent pas la mesure de
pression d'un liquide.

 Caractéristiques:
 Plage de mesure: 20 à 250 kPa
 Sensibilité: 20 mV/kPa
 Tension: 4,85 à 5,35 Vcc

I-Simulation de capteur de pression sous ISIS:


2
 Le montage sous proteuse :

 Représentation graphique de la tension en fonction


de la pression :

On a régler le pas à 25 kpa et prend des valeurs de 0 kpajusqu’au


maximum de capteur qui est 250 kpa

P(kpa) 0 25 50 75 100 125 150 175 200 225 250

V(volt) 0.26 0.72 1.19 1.65 2.11 2.57 3.03 3.49 3.95 4.41 4.87

 Le graphe de V en fct de P :

3
La droit ne passe pas par l’origine (0 ; 0) et donc l’équation est de la
formeV = a P + b .
f ( x 2 ) −f (x 1)
a= Point1 =(50 ; 1.19) et Point2 =(100 ; 2.11)
x 2−x 1
2.11−1.19
a= =0.0184
100−50
V = 0.0184 P + b pour un le point (0 ; 0.26 )
V = b = 0.26
Et donc l’equation de la courbe est :

V = 0.0184 P + 0.26

 II-Convertisseur tension–fréquence :
4
 Les pins de LM 331 :

 Convertisseur schéma :

5
Vin∗( R 2+ RV 1 ) 2∗(12 000+2500)
Fout = 2.09∗(R 4∗R 1∗C 1) = 2.09∗10∗10 ∗6800∗10∗10
4 −9

Fout= 2040.529Hz
 II-1) schéma de simulation d’un Convertisseur tension–
fréquence d’un capteur de pression à 94KPA :

6
On a la fréquence égal a l’inverse de la période et la période est égal à :
T=9.75 carreau * 50 µ (calibre) = 4.875*10^-6 s
1
donc : F = T = 2051.282 Hz

la fréquence calculer et la fréquence lue sont presque les mêmes.

 III-Montage Arduino en utilisant un capteur de


pression :

7
 Code Arduino :
#include<LiquidCrystal.h>
LiquidCrystallcd(7, 6, 5, 4, 3, 2);

void setup() {
lcd.begin(16,2);
lcd.setCursor(1,0);
lcd.print("Tension");
lcd.setCursor(1,1);
lcd.print("Pression");
}
void loop() {
floatvaleur=analogRead(A0);
floattension=valeur*5/1023;
float pression=(tension-0.26)/0.0184;
lcd.setCursor(9,0);
lcd.print(tension);
lcd.setCursor(9,1);
lcd.print(pression);
lcd.setCursor(13,0);
lcd.print("v");
lcd.setCursor(14,1);
lcd.print("Kp");
}

8
 Conclusion :
Ce transducteur piézorésistif est un capteur pression silicium monolithique
conçu pour de nombreuses applications. Il est particulièrement adapté
pour les systèmes basés sur microcontrôleur ou microprocesseur avec
entrées A/N. Ce transducteur combine des techniques de micro-usinage
avancées, une métallisation à couche mince et un traitement bipolaire
pour offrir un signal de sortie analogique de haut niveau proportionnel à la
pression appliquée.
