TP2

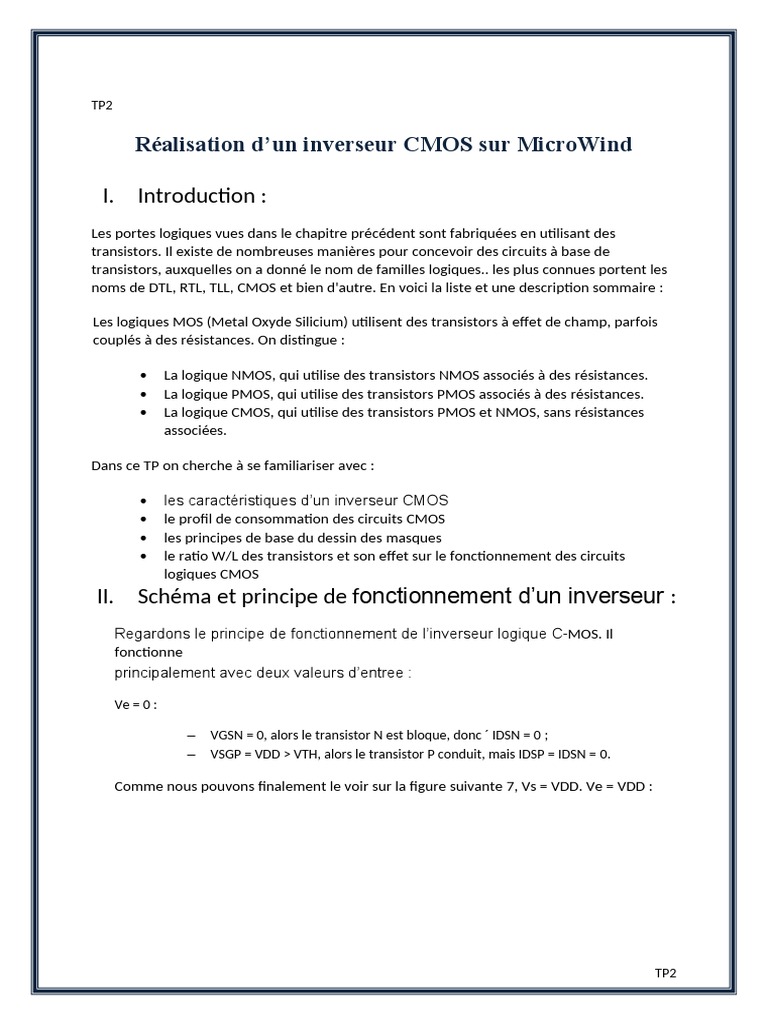

Réalisation d’un inverseur CMOS sur MicroWind

I. Introduction :
Les portes logiques vues dans le chapitre précédent sont fabriquées en utilisant des
transistors. Il existe de nombreuses manières pour concevoir des circuits à base de
transistors, auxquelles on a donné le nom de familles logiques.. les plus connues portent les
noms de DTL, RTL, TLL, CMOS et bien d'autre. En voici la liste et une description sommaire :

Les logiques MOS (Metal Oxyde Silicium) utilisent des transistors à effet de champ, parfois
couplés à des résistances. On distingue :

 La logique NMOS, qui utilise des transistors NMOS associés à des résistances.
 La logique PMOS, qui utilise des transistors PMOS associés à des résistances.
 La logique CMOS, qui utilise des transistors PMOS et NMOS, sans résistances
associées.

Dans ce TP on cherche à se familiariser avec :

 les caractéristiques d’un inverseur CMOS

 le profil de consommation des circuits CMOS
 les principes de base du dessin des masques
 le ratio W/L des transistors et son effet sur le fonctionnement des circuits
logiques CMOS
II. Schéma et principe de fonctionnement d’un inverseur :
Regardons le principe de fonctionnement de l’inverseur logique C-MOS. Il
fonctionne
principalement avec deux valeurs d’entree :

Ve = 0 :

– VGSN = 0, alors le transistor N est bloque, donc ´ IDSN = 0 ;

– VSGP = VDD > VTH, alors le transistor P conduit, mais IDSP = IDSN = 0.

Comme nous pouvons finalement le voir sur la figure suivante 7, Vs = VDD. Ve = VDD :

TP2
 – VSGP = 0, alors le transistor P est bloque, donc ´ IDSP = 0 ;
– VGSN = VDD > VTH, alors le transistor N conduit, mais IDSN = IDSP = 0.

Nous somme donc dans ou` Vs = 0.

III. Dessin d’un inverseur

Pour dessiner un inverseur CMOS avec le logiciel Microwind2 (en utilisant la technologie
cmos025), on commence par générer deux transistors, l’un est un P-MOS et l’autre
un N- MOS en cliquant sur l’icone

Les deux transistors doivent avoir un ratio L/W= 2/10

On doit maintenant faire tourner les transistors et les placer de manière à ce que le PMOS soit
en haut et le NMOS en bas.

On doit avoir le dessin suivant :

TP2
Ensuite, il faut lier le métal du transistors NMOS au celui de PMOS et les polysiliciums.

En choisissant le métal1, on ajoute le rail Vdd et le rail Vss et on finit notre inverseur en
ajoutant le contact métal-polysilicium

Pour vérifier qu’il n’existe aucune violation des règles on effectue un analyse en appuyant sur
l’icône Design Rule Checker.

TP2
Caractéristiques :
Afin de visualiser les caractéristiques de notre inverseur, on va appliquer une horloge de
période 0.5 ns.
Il faut aussi appliquer Vdd et Vss aux rails d’alimentation et polariser le n-well. Et
rendre la sortie visible à la simulation.

voltage vs time

TP2
 current vs time

voltage vs voltage

Interprétation :

Lorsque l’entrée est à l’état bas, la sortie est à l’état haute et vice versa. Ce
qui montre le bon fonctionnement de l’inverseur.

Maintenant, on va ajouter un condensateur à la sortie de l’ inverseur

TP2
 Pour c=0.002pF :

voltage vs time

current vs time

TP2
 voltage vs voltage

 Pour c=0.1pF :

voltage vs time

current vs time

TP2
 voltage vs voltage

Maintenant, on va quadrupler la largeur de PMOS :

On obtient :

voltage vs time

TP2
 current vs time

voltage vs voltage

TP2
