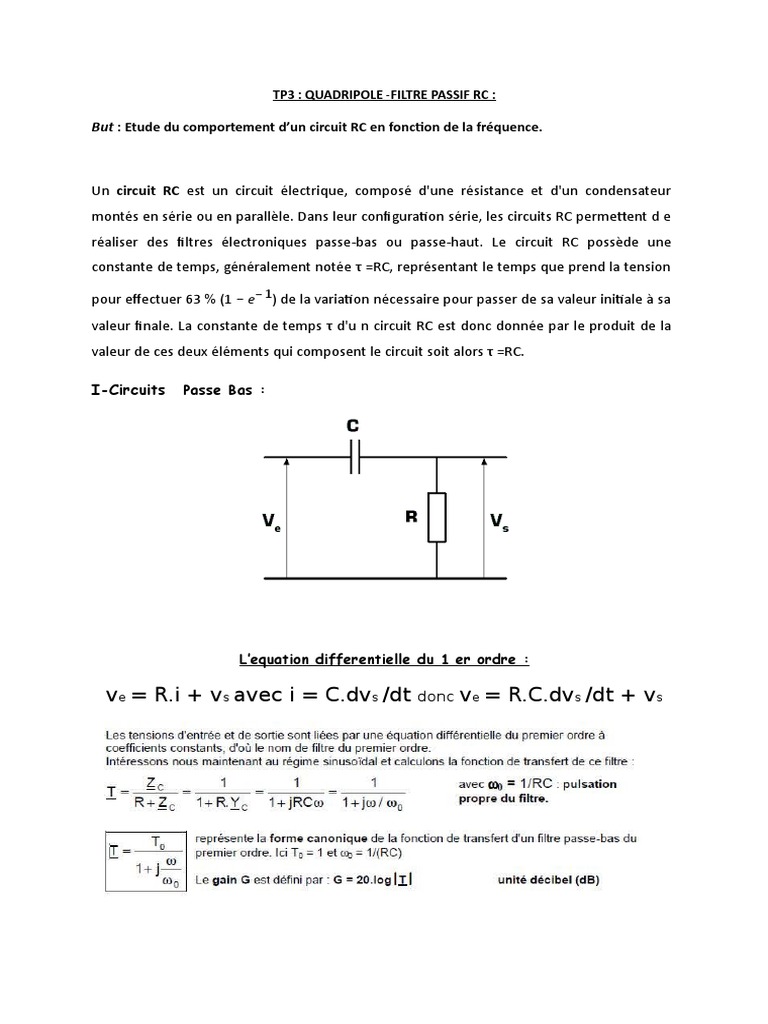

TP3 : QUADRIPOLE -FILTRE PASSIF RC :

But : Etude du comportement d’un circuit RC en fonction de la fréquence.

Un circuit RC est un circuit électrique, composé d'une résistance et d'un condensateur

montés en série ou en parallèle. Dans leur configuration série, les circuits RC permettent d e
réaliser des filtres électroniques passe-bas ou passe-haut. Le circuit RC possède une
constante de temps, généralement notée τ =RC, représentant le temps que prend la tension

pour effectuer 63 % (1 − e− 1) de la variation nécessaire pour passer de sa valeur initiale à sa

valeur finale. La constante de temps τ d'u n circuit RC est donc donnée par le produit de la
valeur de ces deux éléments qui composent le circuit soit alors τ =RC.

I-Circuits Passe Bas :

L’equation differentielle du 1 er ordre :

ve = R.i + vs avec i = C.dvs /dt donc ve = R.C.dvs /dt + vs

 Manipulation :

I - Montage expérimental : R1 = 100  ; C = 0 ,1 F , avec un GBF .

Tableau de mesures

f (Hz) Ue (V) Us (V) I- T G = 20 log T (dB)

10 5 5 1 0

50 5 5 1 0

100 5 4,95 0,99 – 0,087

300 5 4,63 0,93 – 0,67

700 5 3,52 0,70 – 3,05

1 000 5,14 2,91 0,57 – 4,94

1 500 5,15 2,43 0,47 – 6,52

3 000 5,11 1,21 0,24 – 12,5

5 000 4,06 0,65 0,16 – 15,9

7 000 4,99 0,39 0,078 – 22,1

10 000 4,87 0,18 0,037 – 28,6

16 000 5,24 0,23 0,044 – 27,2

Diagramme de Bode :

La représentation graphique usuelle comporte :

- en abscisse la fréquence f sur une échelle logarithmique.

- en ordonnée le gain (en dB) où T est le module de .

G  20log T T

 

19 dB/décade

 C)Tracer les asymptotes ou les tangentes à la courbe. Tracé en bleu

 D) Relever la pente, en décibels par décade, de l’asymptote à la courbe lorsque f tend vers l’infini.
Faire apparaître la mesure sur le diagramme. Tracé en vert

 e) Mesurer à –3dB la fréquence de coupure fc. Faire apparaître la mesure sur le diagramme.
Comparer la mesure avec la valeur calculée.
La fréquence de coupure lue est d’environ 700 Hz.
 fc =  fc =  fc = 723 Hz
L’erreur relative est d’environ 3 %.
 On dit que le filtre est d’ordre 1 si cette pente est de 20 dB/décade. Quel est l’ordre du filtre ?
La pente est estimée à 19 dB/décade. On peut considérer que c’est un filtre d’ordre 1.
 Interpréter l’effet du quadripôle sur la tension d’entrée ue en fonction du signe (positif ou négatif)
ou de la valeur nulle du gain G.
Jusqu’à une centaine de hertz, le quadripôle transmet le signal d’entrée ue sans atténuation. Au
delà la tension d’entrée est affaiblie.
Le rapport  est compris entre 0 et 1 ; le logarithme pour ces valeurs entre 0 et 1 est négatif.
Le gain est donc négatif.
 Interpréter  l’allure de la courbe de gain pour justifier le nom du montage.
Jusqu’à la fréquence de coupure fc = 723 Hz, l’affaiblissement du signal est inférieur à – 3 dB.
Les basses fréquences « passe » donc. Plus de 70 % du signal d’entrée est transmis.
Pour les valeurs supérieures la réponse en gain suit l’asymptote à – 20 dB par décade. Le
signal décroît alors de 20 dB par décade.

II-Circuits Passe Haut :

 Manipulation :

a) R=100 ohm C2= 0 ,1F ;

GBF R

b)

F 200 400 600 800 1000 1200 1400 1600 1800

Ve 7.60 7.64 7.65 7.67 7.72 7.78 7.83 7.99 8.04

Vs 1.08 1.90 2.80 3.50 4.2 4.45 4.90 5.40 5.70

Vs/Ve 0.142 0.24 0 .36 0 .45 0.54 0 .57 0.62 0.67 0.70

F 2000 4000 6000 8000 10000 12000 14000

Ve 8 .20 9 .98 13.04 15.60 18.50 19.94 20.2

 Vs 5.80 6.80 7.20 7.50 7.88 8.30 8.70
Vs/Ve 0.70 0.68 0 .55 0 .48 0.42 0.416 0.43

Diagramme de bode :

C ) les asymptotes ou les tangentes à la courbe : Tracé en bleu .

d) La courbe expérimentals G(Db) : Tracé en Rouge .

e) Graphiquement la fréquence de coupure fc.

Le gain G = -3dB lorsque log(fc) = 3,16 (détermination graphique)

On en déduit la valeur de la fréquence de coupure fc =10 3,16 = 1,44 kHz .

- Fréquence de coupure en théorique :

Fcthéorique = 1/(2pi*RC )= 1/2*3 .14*100*0.1*10^-6 =15 khz .

Fcth est un peu grand que fréquence en graphique .

f) Les pentes Graphiquement : +40dB par Décale .
