DEGIVRAGE PAR INVERSION DE CYCLE

1) Inversion de cycle:
Dans ce système, la réévaporation du fluide condensé dans l'évaporateur est obtenue par le
condenseur.
Pendant le dégivrage on inverse les rôles de l'évaporateur et du condenseur d'où le nom de
dégivrage par inversion de cycle.

L'inversion du cycle est obtenue par l'intermédiaire d'une vanne à 4 voies également appelée vanne
d'inversion de cycle. Elle comporte un tiroir distributeur commandé par un jeu depistons actionnés par la
pression d'aspiration et contrôlés par une vanne solénoïde.

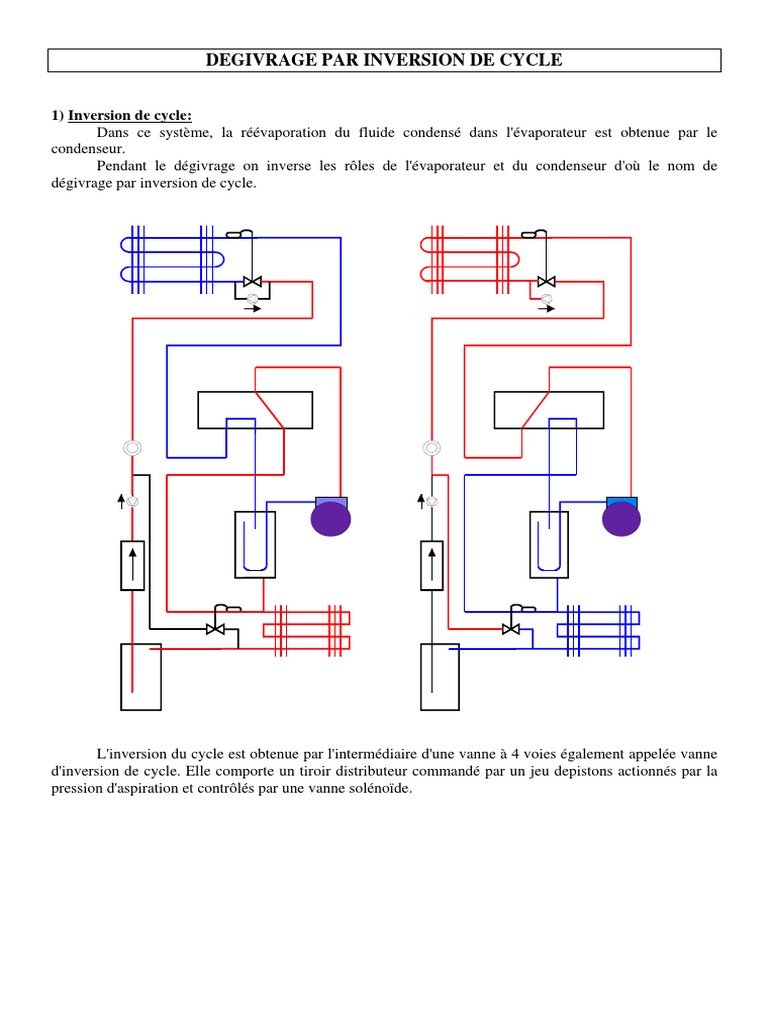

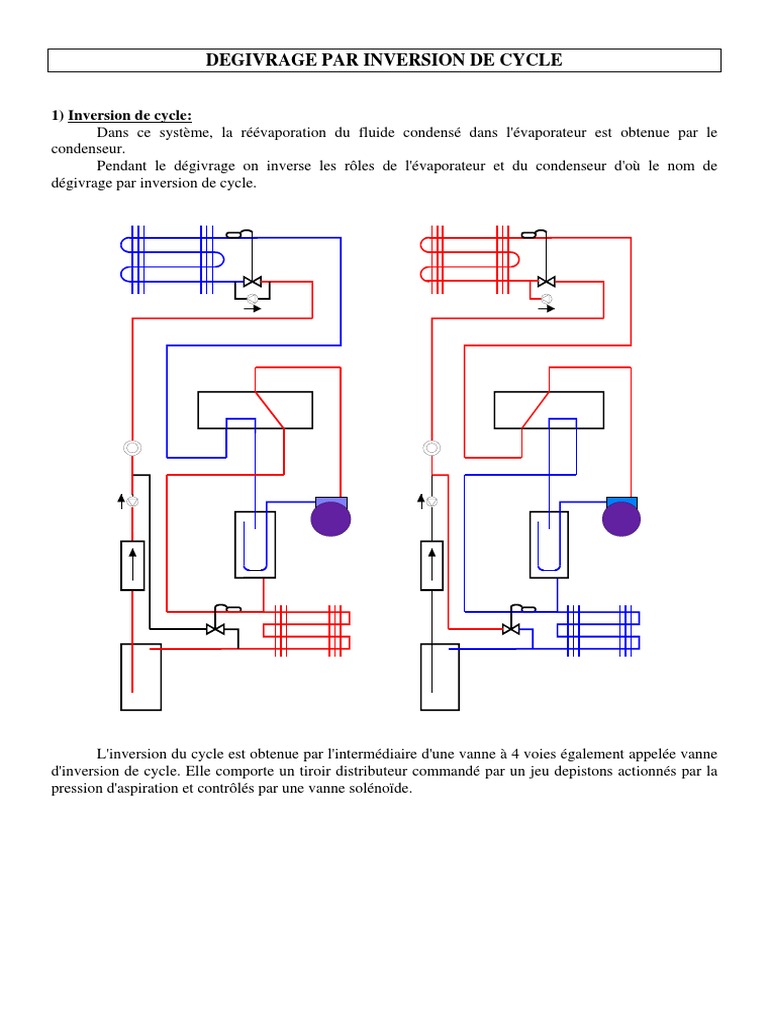

 Cycle refroidissement

Cycle dégivrage

La vanne doit être montée le plus près possible du compresseur.

Sur une installation simple, les gaz chauds sont envoyés à la sortie de l'évaporateur puis injectés par
un détendeur dans le condenseur.
Sur une installation comportant un condenseur à eau il est nécessaire de monter une vanne à
pression constante à la sortie du condenseur afin d'éviter le gel de l'eau et l'éclatement des tubes.
Il est également nécessaire de by-passer la vanne à eau par une vanne à eau électromagnétique,
ouverte pendant le dégivrage afin de permettre une circulation d'eau.
4) Dégivrage par inversion de cycle schéma de principe:

Q KM1 P M2 Y1
ventilo inversion
groupe horloge
evapo de cycle
