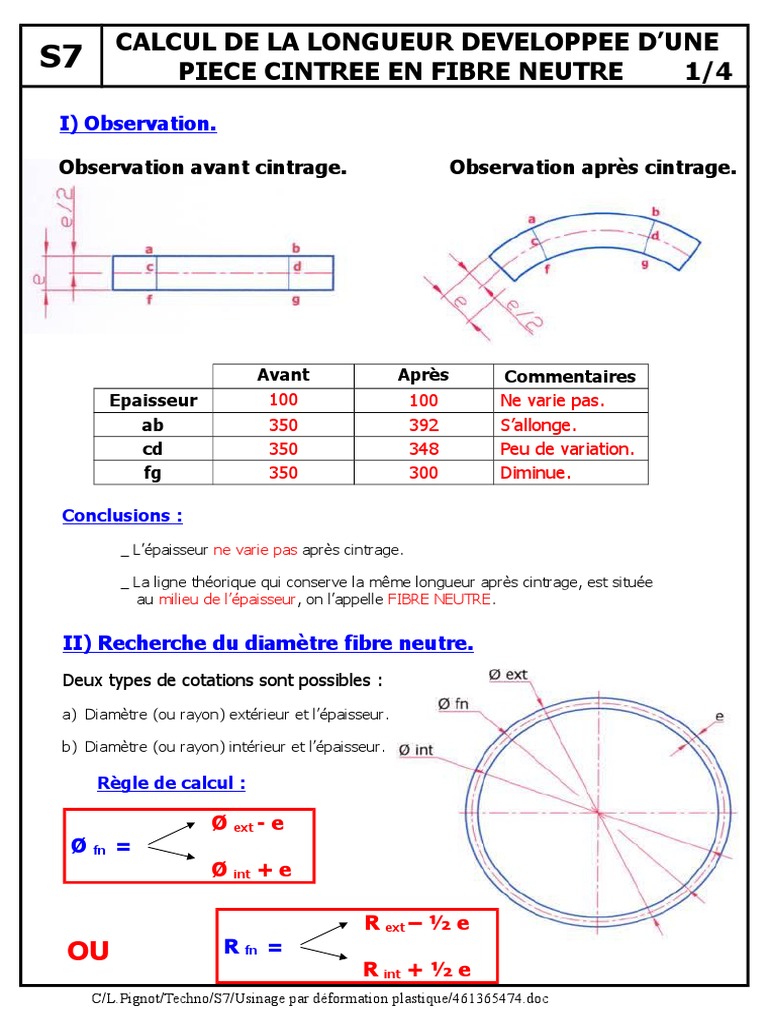

CALCUL DE LA LONGUEUR DEVELOPPEE D’UNE

S7 PIECE CINTREE EN FIBRE NEUTRE 1/4

I) Observation.

Observation avant cintrage. Observation après cintrage.

Avant Après Commentaires

Epaisseur cintrage
100 cintrage
100 Ne varie pas.
ab 350 392 S’allonge.
cd 350 348 Peu de variation.
fg 350 300 Diminue.

Conclusions :
_ L’épaisseur ne varie pas après cintrage.

_ La ligne théorique qui conserve la même longueur après cintrage, est située
au milieu de l’épaisseur, on l’appelle FIBRE NEUTRE.

II) Recherche du diamètre fibre neutre.

Deux types de cotations sont possibles :
a) Diamètre (ou rayon) extérieur et l’épaisseur.

b) Diamètre (ou rayon) intérieur et l’épaisseur.

Règle de calcul :

Ø ext - e
Ø fn =
Ø int + e

R ext – ½ e
OU R fn =
R int + ½ e
C/L.Pignot/Techno/S7/Usinage par déformation plastique/461365474.doc
 2/4
III) Remarques.

La position de la fibre neutre ne se situe pas toujours à la mi-épaisseur.

En effet, elle peut varier en fonction de certains paramètres.

Toute fois pour une première approche, on peut retenir :

_ Ri < 3.e  la fibre neutre se situe à e/3 par rapport au côté intérieur du pli.
Nous reparlerons de ce cas lors du cours sur le pliage des tôles.

_ Ri > 3.e  la fibre neutre se situe à e/2.

IV) Recherche de la longueur développée.

a) D’un cylindre en fibre neutre :

Ld = Ø fn x π

OU

Ld = R fn x 2 x π

b) D’une portion de cylindre en fibre neutre :

Ld = R fn x ∏ x ∞
180

C/L.Pignot/Techno/S7/Usinage par déformation plastique/461365474.doc

 3/4
V) Applications.

a) Rechercher le flan de tôle nécessaire à la réalisation d’un cylindre :

Ø 196 mm intérieur, longueur 522 mm, tôle épaisseur 15/10 mm.

1) Recherche de la position du Ø fn.

Si R int > 3 x e, la fibre neutre se situe à e/2.

98 > 3 x 1.5
98 > 4.5 condition vérifiée

Ø fn = 196 + 1.5 = 197.5 mm

2) Calcul de la longueur développée.

Ld = (Ø fn x π)

Ld = (197.5 x π)
Ld = 620.46 mm soit 620.5 mm

3) Recherche du flan de tôle.

Flan total = 620.5 x 522 x 1.5

Pour réaliser la pièce il faut prévoir un flan de 620.5 x 522 x 1.5 mm.

C/L.Pignot/Techno/S7/Usinage par déformation plastique/461365474.doc

 4/4

b) Rechercher le flan de tôle nécessaire à la réalisation du renfort :

Rayon intérieur 99.5 mm, longueur du renfort 130 mm, tôle épaisseur 2 mm.

1) Recherche de la position du R fn.

Si R int > 3 x e, la fibre neutre se situe à e/2.

99.5 > 3 x 2
99.5 > 6 condition vérifiée

R fn = 99.5 + 1 = 100.5 mm

2) Calcul de la longueur développée.

Ld = R xπx∞
fn
180
Ld = 100.5 x π x 120
180

Ld = 210.48 mm soit 210.5 mm

3) Recherche du flan de tôle.

Flan total = 210.5 x 130 x 2

Pour réaliser la pièce il faut un flan de 210.5 x 130 x 2 mm.
