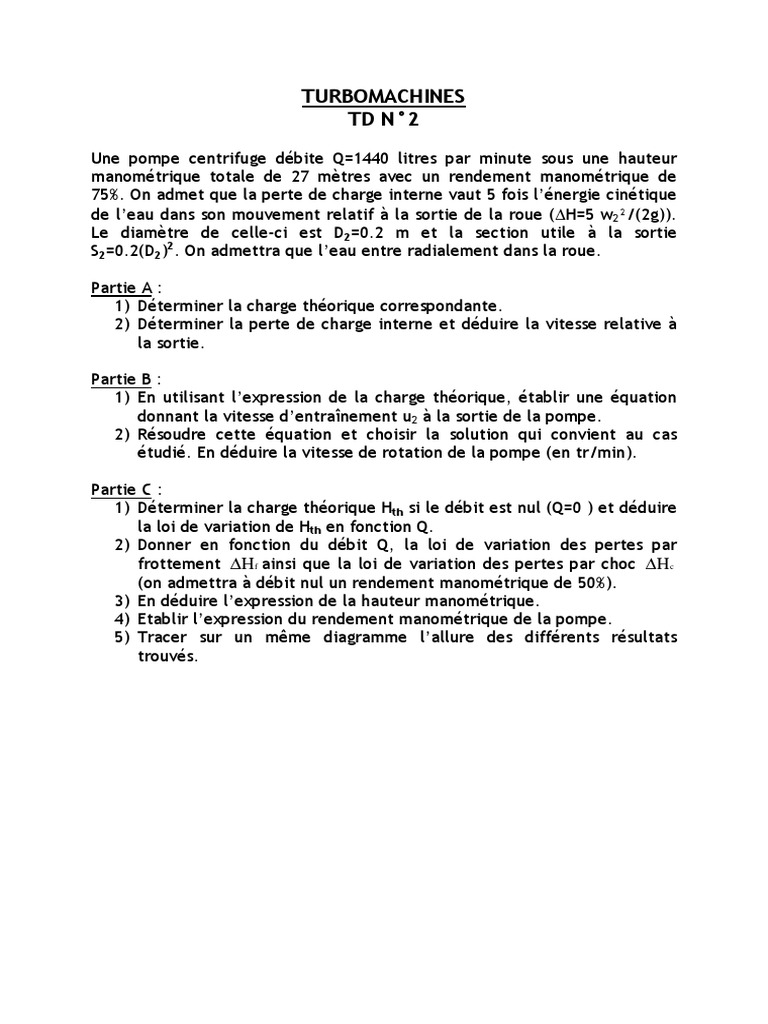

TURBOMACHINES

TD N°2
Une pompe centrifuge débite Q=1440 litres par minute sous une hauteur
manométrique totale de 27 mètres avec un rendement manométrique de
75%. On admet que la perte de charge interne vaut 5 fois l’énergie cinétique
de l’eau dans son mouvement relatif à la sortie de la roue (∆H=5 w2²/(2g)).
Le diamètre de celle-ci est D2=0.2 m et la section utile à la sortie
S2=0.2(D2)2. On admettra que l’eau entre radialement dans la roue.

Partie A :
1) Déterminer la charge théorique correspondante.
2) Déterminer la perte de charge interne et déduire la vitesse relative à
la sortie.

Partie B :
1) En utilisant l’expression de la charge théorique, établir une équation
donnant la vitesse d’entraînement u2 à la sortie de la pompe.
2) Résoudre cette équation et choisir la solution qui convient au cas
étudié. En déduire la vitesse de rotation de la pompe (en tr/min).

Partie C :
1) Déterminer la charge théorique Hth si le débit est nul (Q=0 ) et déduire
la loi de variation de Hth en fonction Q.
2) Donner en fonction du débit Q, la loi de variation des pertes par
frottement ∆Hf ainsi que la loi de variation des pertes par choc ∆H c
(on admettra à débit nul un rendement manométrique de 50%).
3) En déduire l’expression de la hauteur manométrique.
4) Etablir l’expression du rendement manométrique de la pompe.
5) Tracer sur un même diagramme l’allure des différents résultats
trouvés.
