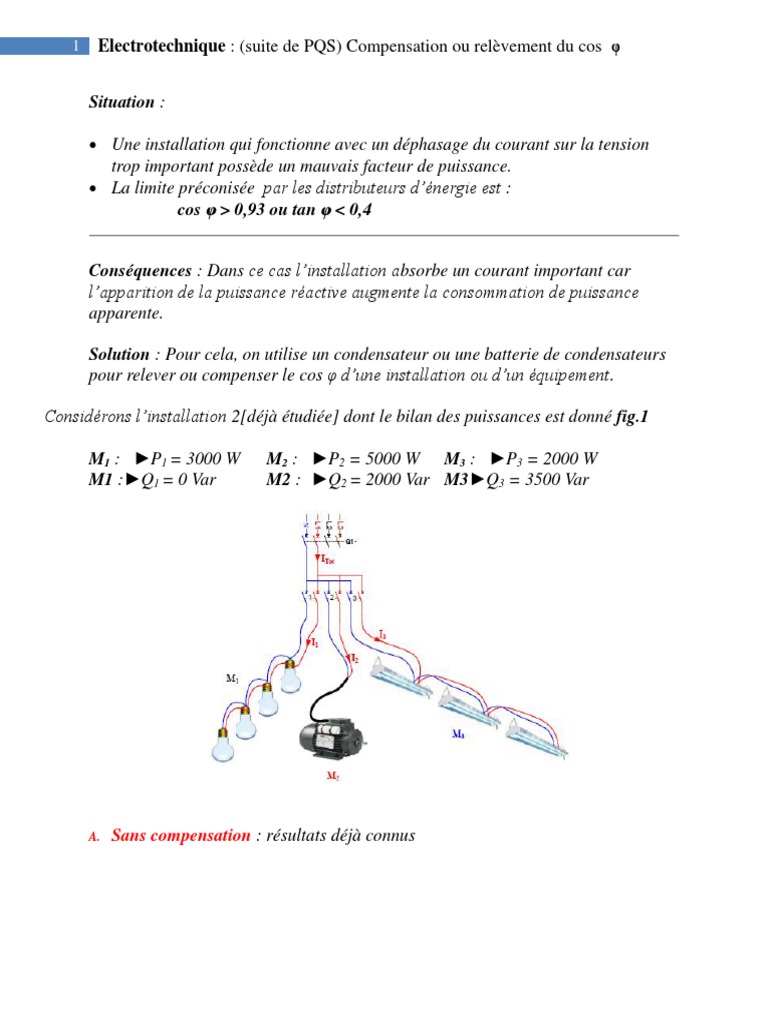

1 Electrotechnique : (suite de PQS) Compensation ou relèvement du cos φ

Situation :

 Une installation qui fonctionne avec un déphasage du courant sur la tension

trop important possède un mauvais facteur de puissance.
 La limite préconisée par les distributeurs d’énergie est :
cos φ > 0,93 ou tan φ < 0,4

Conséquences : Dans ce cas l’installation absorbe un courant important car

l’apparition de la puissance réactive augmente la consommation de puissance
apparente.

Solution : Pour cela, on utilise un condensateur ou une batterie de condensateurs

pour relever ou compenser le cos φ d’une installation ou d’un équipement.

Considérons l’installation 2[déjà étudiée] dont le bilan des puissances est donné fig.1

M1 : ►P1 = 3000 W M2 : ►P2 = 5000 W M3 : ►P3 = 2000 W

M1 :►Q1 = 0 Var M2 : ►Q2 = 2000 Var M3►Q3 = 3500 Var

A. Sans compensation : résultats déjà connus

2

o L’installation 2 absorbe un courant ITot déphasé de φTot par rapport à U:

S 11412
I Tot  Tot   49,6A
U 230

B. Après compensation

o On observe qu’en diminuant QTot (Fig.2)d’une valeur de QTot = QAvant à une

valeur QAprès, la puissance apparente et par conséquent le courant absorbés par
l’installation diminuent :

a) φTot passe de φTot = φAvant à φAprès : Le cos φAprès est plus grand

b) STot passe de STot = SAvant à SAprès : La puissance apparente consommée est moins
importante

c) ITot devient I1 : L’installation consomme moins de courant

d) PAV = PAP :L’installation fonctionne toujours sous la meme puissance active

3 Electrotechnique : (suite de PQS) Compensation ou relèvement du cos φ

Problème :Comment passer de QAvant à une puissance absorbée QAprès ?

La construction vectorielle nous apprend comment passer de QAvant à QAprès : Fig.3

o Le principe consiste à « injecter » dans l’installation la puissance réactive QC à

l’aide d’une autre souce que le réseau de distribution : les condensateurs ; la
flèche est dirigée vers le bas car elle correspond à une puissance fournie par les
condensateurs..

o La solution électrique consiste à installer une batterie de condensateurs aux

bornes de l’installation ou de l’équipement dont on veut compenser le facteur de
puissance : les condensateurs assurent l’alimentation en puissance réactive QC
que le réseau n’a plus à fournir : Fig.4

C. Application
4

calculez la valeur de la puissance réactive à fournir à l’installation 2 pour relever

le Cos φ de :

 Cos φAV = 0,87 à Cos φAP = 0,93 ou tan φAV = 0,57 à tan φAP = 0,4

Méthode graphique : Fig.5 echelle : W / cm ou Var /cm ou VA

/cm

a) Je construis PTot = QTot = QAV = STot =

b) Je construis SAP qui forme un angle de 22° avec PTOT et je mesure QAP =

c) Je mesure QC =

D. Conclusion :

La batterie de condensateur doit fournir une puissance réactive QC =

sans consommer de puissance active

 La puissance apparente après compensation est de SAP =

 La valeur du courant absorbé par l’installation est de IAP =

E. Méthode calculée
5 Electrotechnique : (suite de PQS) Compensation ou relèvement du cos φ

La fig.3 met en évidence la valeur de QC : QC = QAV - QAP

 QC = P. tan φAV - P. tan φAP = P. (tan φAV - tan φAP) =

 QC =

Il est parfois utile de connaître la valeur de la capacité C du condensateur à

insérer dans le circuit lorsque les appareils sont compensés lors de leur
fabrication : tubes fluorescents par exemple.

QC QC
 QC = U²Cω avec ω = 2πf C  
U ² U ²2f

F. Etude des courants I1, I2 et I3 : à rédiger sur feuille simple quadrillée 5 x 5 ;

échelle 1A par cm
6

G. Pas de condensateur de compensation

P1
Calculez et tracez I1 en phase par rapport à U : φ1 = 0° I1  
U cos 1

P2
Calculez et tracez 12 déphasé de φ2 = 22° par rapport à U : I2  
U cos2

P3
Calculez et tracez I3 déphasé de φ3 = 60° par rapport à U : I3  
U cos  3
[corrigé] : Fig.1
   
Tracez et mesurez: ITot  I1  I 2  I3 [corrigé] : Fig.2

Mesurez la valeur de l’angle de déphasage : φTot

H. Avec condensateur de compensation

 Calculez la valeur du courant absorbé par le condensateur :

U U
IC    UC 
ZC 1
C

 Tracez IC déphasé de 90° en avance par rapport à ITot. sur la fig.1 : fig.3

  
 Tracez I inst  ITot  I C : [corrigé] : Fig.4

 Mesurez Iinst

 Mesurez φAP = φinst
