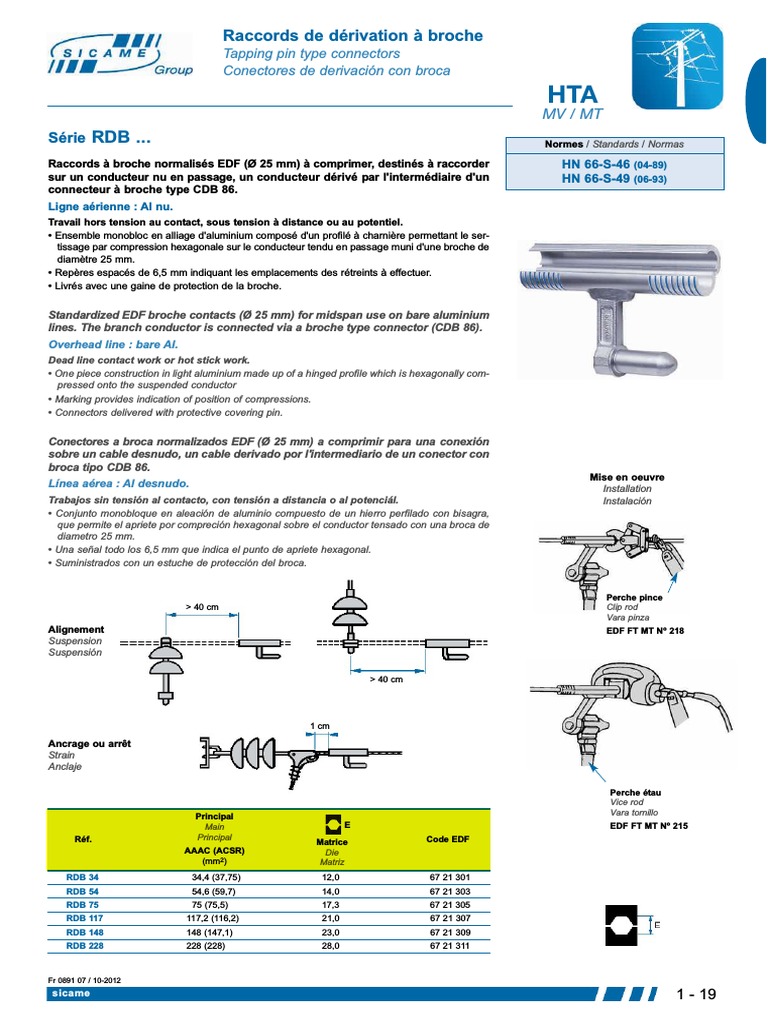

Raccords de dérivation à broche

Tapping pin type connectors

Conectores de derivación con broca

HTA
MV / MT
Série RDB ... Normes / Standards / Normas

Raccords à broche normalisés EDF (Ø 25 mm) à comprimer, destinés à raccorder HN 66-S-46 (04-89)
sur un conducteur nu en passage, un conducteur dérivé par l'intermédiaire d'un HN 66-S-49 (06-93)
connecteur à broche type CDB 86.
Ligne aérienne : Al nu.
Travail hors tension au contact, sous tension à distance ou au potentiel.
• Ensemble monobloc en alliage d'aluminium composé d'un profilé à charnière permettant le ser-
tissage par compression hexagonale sur le conducteur tendu en passage muni d'une broche de
diamètre 25 mm.
• Repères espacés de 6,5 mm indiquant les emplacements des rétreints à effectuer.
• Livrés avec une gaine de protection de la broche.

Standardized EDF broche contacts (Ø 25 mm) for midspan use on bare aluminium
lines. The branch conductor is connected via a broche type connector (CDB 86).
Overhead line : bare Al.
Dead line contact work or hot stick work.
• One piece construction in light aluminium made up of a hinged profile which is hexagonally com-
pressed onto the suspended conductor
• Marking provides indication of position of compressions.
• Connectors delivered with protective covering pin.

Conectores a broca normalizados EDF (Ø 25 mm) a comprimir para una conexión

sobre un cable desnudo, un cable derivado por l'intermediario de un conector con
broca tipo CDB 86.
Mise en oeuvre
Línea aérea : Al desnudo. Installation
Trabajos sin tensión al contacto, con tensión a distancia o al potenciál. Instalación
• Conjunto monobloque en aleación de aluminio compuesto de un hierro perfilado con bisagra,
que permite el apriete por compreción hexagonal sobre el conductor tensado con una broca de
diametro 25 mm.
• Una señal todo los 6,5 mm que indica el punto de apriete hexagonal.
• Suministrados con un estuche de protección del broca.

Perche pince
> 40 cm Clip rod
Vara pinza
Alignement EDF FT MT Nº 218
Suspension
Suspensión

> 40 cm

1 cm

Ancrage ou arrêt
Strain
Anclaje

Perche étau
Vice rod
Principal Vara tornillo
Main E EDF FT MT Nº 215
Réf. Principal Code EDF
Matrice
AAAC (ACSR) Die
(mm2) Matriz
RDB 34 34,4 (37,75) 12,0 67 21 301
RDB 54 54,6 (59,7) 14,0 67 21 303
RDB 75 75 (75,5) 17,3 67 21 305
RDB 117 117,2 (116,2) 21,0 67 21 307
RDB 148 148 (147,1) 23,0 67 21 309
RDB 228 228 (228) 28,0 67 21 311
