Filière : Infrastructure Digitale

Compétence 3 : Concevoir un réseau informatique

Correction de TP

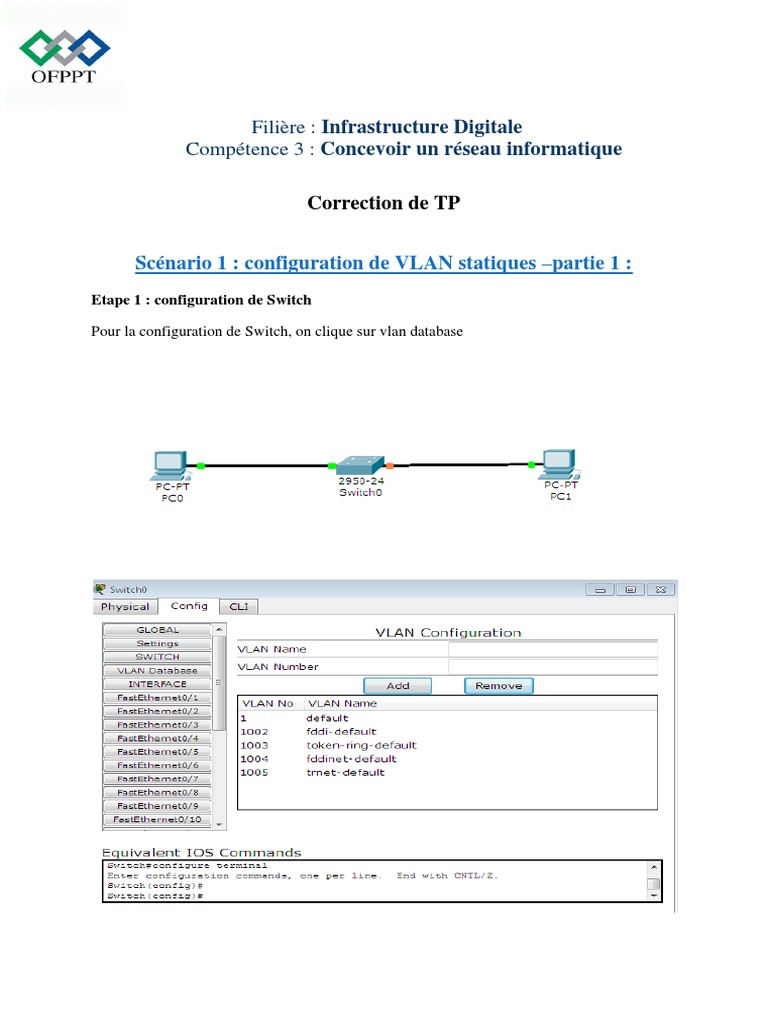

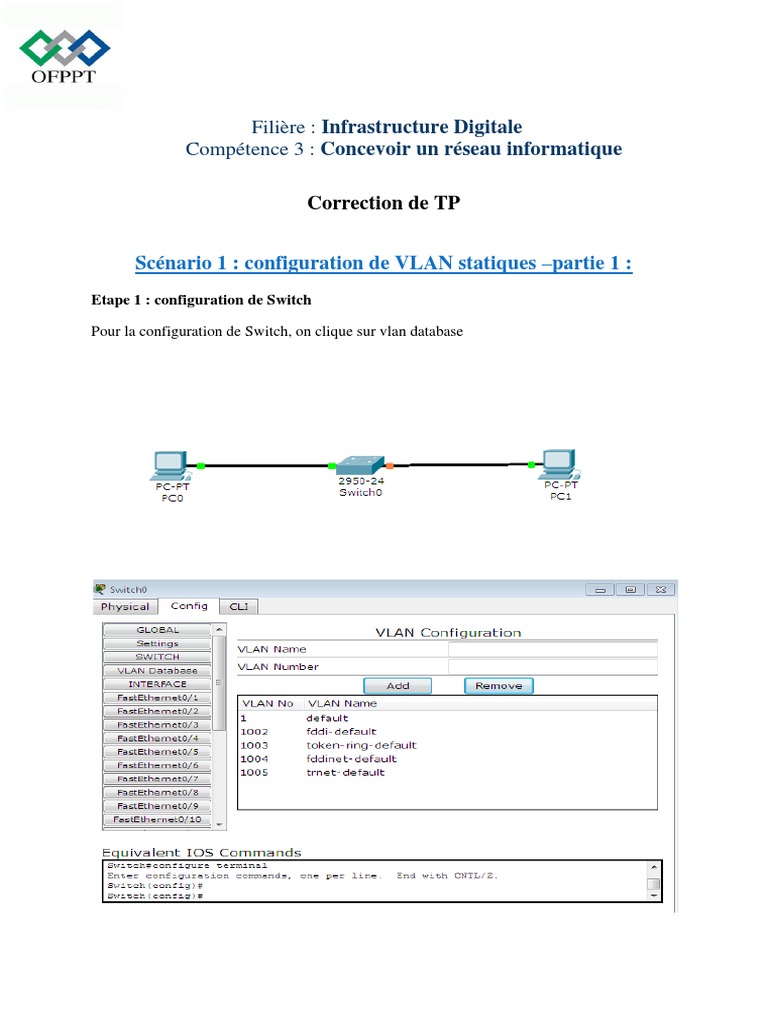

Scénario 1 : configuration de VLAN statiques –partie 1 :

Etape 1 : configuration de Switch

Pour la configuration de Switch, on clique sur vlan database

Pour changer le nom de Switch à Otman, on utilise la commande ‘hostname’

Pour la configuration de mot passe, on utilise le password Cisco

Etape 2 : pour les hôtes je choisir la classe A pc0 :10.0.0.1, pc1 :10.0.0.2 de masque par
défaut 255.0.0.0

Etape 3 : Pour la vérification de la connectivites, on tape Ping sur l’adresse 10.0.0.2

Etape 4 : Pour afficher les informations d’interface vlan, on utilise la commande show vlan

A- Tout les ports appartiennent au vlan par défaut.

B- Un seul vlan par défaut sur ce commutateur.

Etape 5 : on va créer deux vlans, la premier vlan commerce et le deuxième vlan maintenance.
Pour créer les vlan on utilise la commande « vlan database » après on tape vlan le nombre de
vlan et non de vlan par exemple « vlan 2 name commerce ».
Etape 6 : Afficher les informations d’interface vlan : même commande de l’étape 4 « show
vlan »

A- On constate qu’il y a 2 vlans commerce et maintenance.

B- Les ports toujours fixe dans le vlan par défaut

Etape 7 : Affecter des ports à vlan 2 de nome commerce : pour cela en choisit les
commandes ‘interface’,’switchport mode Access’ , ’switchport access vlan numero
vlan’.
Etape 8 : Pour afficher les informations d’interface vlan :
A- Oui le port 4 est affecté au vlan 2
B- Non car on a affecté les ports 1, 4, 5,6 aux vlan 2 et 3.

Etape 9 : Affectez les ports 7, 8,9 aux vlan 3 maintenance.

Etape 10 : les informations d’interface vlan

A-oui le port 7 est affecté au vlan 3.
B-non.

Etape 11 : Examiner uniquement les informations du vlan 2, pour cela on utilise

‘show vlan name nom-vlan ‘

Non, cette commande donner seulement les informations de vlan commerce

Etape 12 : C’est la même commande que l’étape 11.
Etape 13 : Test des vlan
 Etape 14 : Supprimer un hôte d’un vlan, pour cela on utilise la commande ‘no switchport
eccess vlan 2’

On constate que le port d’interface f0/9 est supprimé.

Etape 15 : Afficher les informations d’interface vlan :

Etape 16 : Supprimer un vlan : pour cela on passe en mode base de données vlan et on
utilise la commande suivant : no vlan numéro-de-vlan

Etape 17 : Supprimer vlan 2 commerce .

Scénario 1 : configuration de VLAN statiques –partie 2 :
1-Pour chaque poste une adresse de 10.0.0.1 jusqu’à 10.0.0.6

2-Deux vlans marketing & financier

3-pour l’affichage des listes vlans et les interfaces qui leur sont connectées :
4- Ajouter pc0, pc1,pc2 au vlan marketting et pc3,pc4,pc5 au vlan financier
5 – la vérification des vlans :
6- On fait un Ping sur le pc4 et on obtient les résultats suivant :

Car le pc1 appartient au vlan marketting et pc4 appartient au vlan financier

7-le Ping de pc1 vers pc2 donne :

Appartient au même vlan

8-supprimer pc0 du vlan marketting et l’ajouter au vlan financier

9-Vérification :
10- Supprimer le vlan marketting :

11- Vérification

Les postes de vlan marketting n’appartient à aucun vlan.

12- Supprimer vlan financier

 Scénario 2 : VLAN trunking –partie 1

Etape 1 :

Etape2 : Pour pc0 l’adresse IP est 10.0.0.1 et pc1 l’adresse est 10.0.0.2 avec un masque
255.0.0.0

Etape 3 : Tester la connectivité on Ping sur pc0 vers pc1

Etape 4 : Afficher les informations de VLAN avec la commande « show vlan »

Etape 5 : on va créer 3 vlans (vlan 10 : comptabilité, vlan 20 : marketting, vlan 30 :
ingenierie)

Etape 6 : Affection des ports f0/4 et f0/6 au vlan 10

Etape 7 : Affection des ports f0/7, f0/9 au vlan 20

Etape 8 : Affection des ports f0/10 , f0/12 au vlan 30

Etape 9 : On va créer les mêmes vlans sur Switch 1
Etape 10 : Pour le Switch 1 on a :

Pour le Switch 0 on a:
Etape 11 : tester les vlan :

Etape 12 : Pour Switch 0

Pour Switch 1
 Scénario 2 : VLAN trunking –partie2 :

1- Configuration les adresse IP des postes : les adresse de class A de 10.0.0.1 jusqu'à
10.0.0.6 de masque 255.0.0.0
2- On va ajouter des nouveaux vlan : étudiants, enseignants au niveau de deux Switch
Pour Switch 1 :

3. Affecter les interfaces des poste pc0 pc1 pc3 au vlan étudiants :
Pour Switch 0
Pour Switch 1 :

4. Affecter les interfaces des postes pc2 pc4 et pc 5 au vlan enseignants

5. Afficher la configuration des vlans pour les deux Switchs
6. Faire un Ping de pc1 vers pc3 :
7. Les deux interfaces qui relient les deux Switchs en mode trunk :

Pour Switch 1

8. Ping de pc1 vers pc3 :

9. Ping de pc1 vers pc 5 :

10. Au niveau de Switch 1, on supprime vlan enseignants en mode trunk

11. Ping de pc2 vers pc5
