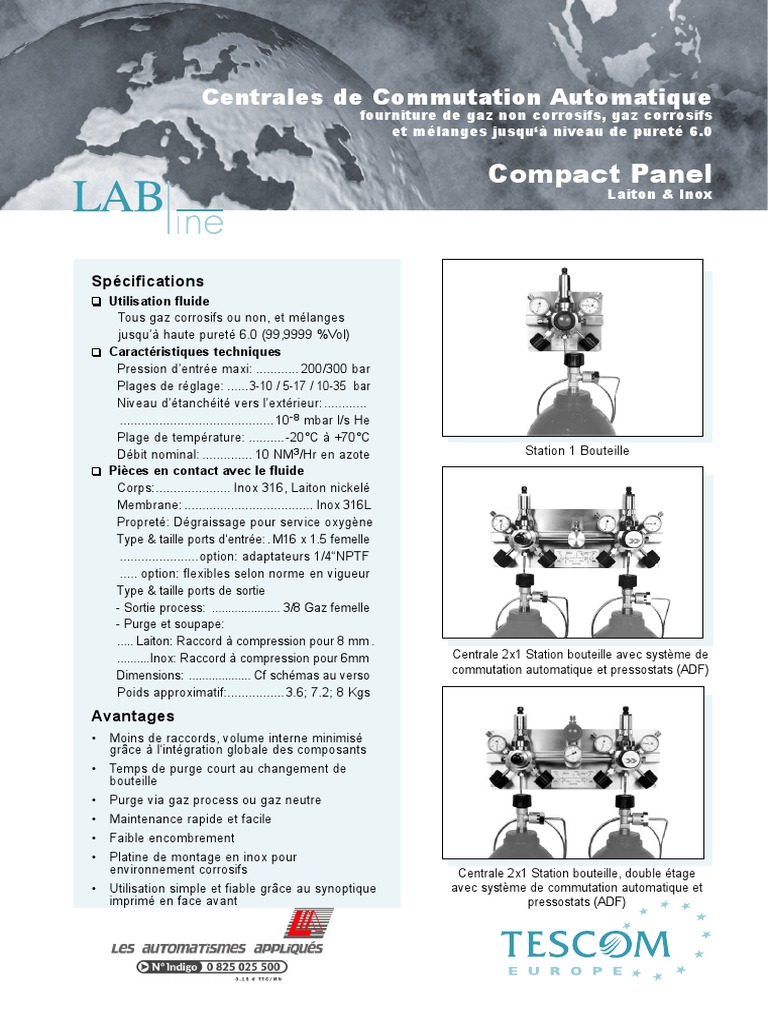

Centrales de Commutation Automatique

fourniture de gaz non corrosifs, gaz corrosifs

et mélanges jusqu‘à niveau de pureté 6.0

Compact Panel
Laiton & Inox

Spécifications
Utilisation fluide
Tous gaz corrosifs ou non, et mélanges
jusqu’à haute pureté 6.0 (99,9999 %Vol)
Caractéristiques techniques
Pression d’entrée maxi: ............ 200/300 bar
Plages de réglage: ......3-10 / 5-17 / 10-35 bar
Niveau d’étanchéité vers l’extérieur: ............
........................................... 10-8 mbar l/s He
Plage de température: ..........-20°C à +70°C
Débit nominal: .............. 10 NM3/Hr en azote Station 1 Bouteille
Pièces en contact avec le fluide
Corps:..................... Inox 316, Laiton nickelé
Membrane: .................................... Inox 316L
Propreté: Dégraissage pour service oxygène
Type & taille ports d‘entrée: . M16 x 1.5 femelle
......................option: adaptateurs 1/4“NPTF
..... option: flexibles selon norme en vigueur
Type & taille ports de sortie
- Sortie process: ..................... 3/8 Gaz femelle
- Purge et soupape:
..... Laiton: Raccord à compression pour 8 mm .
..........Inox: Raccord à compression pour 6mm Centrale 2x1 Station bouteille avec système de
commutation automatique et pressostats (ADF)
Dimensions: ................... Cf schémas au verso
Poids approximatif:................ 3.6; 7.2; 8 Kgs

Avantages
• Moins de raccords, volume interne minimisé
grâce à l‘intégration globale des composants
• Temps de purge court au changement de
bouteille
• Purge via gaz process ou gaz neutre
• Maintenance rapide et facile
• Faible encombrement
• Platine de montage en inox pour
environnement corrosifs Centrale 2x1 Station bouteille, double étage
• Utilisation simple et fiable grâce au synoptique avec système de commutation automatique et
imprimé en face avant pressostats (ADF)
Dimensions pour tous les Compact Panel en mm

KP-1 KP-2 KP-2A

OUT

OUT

OUT IN
180

180
IN IN

180
IN IN

IN IN IN
IN IN

200 480 480

Station 1 bouteille Centrale 2x1 Station bouteille Centrale 2x1 Station bouteille avec
commutation automatique

KP-1 KM KP-2 KM KP-2A KM

OUT

OUT

180
IN IN

180
IN IN
OUT IN
180

IN IN IN IN

IN

480 480

200

Station 1 bouteille avec Centrale 2x1 Station bouteille Centrale 2x1 Station bouteille avec
manomètre à contact avec manomètre à contact commutation automatique et manomètres
à contact
KP-1 KG KP-2 KG KP-2A KG

OUT
ca.240

OUT

ca.240
ca.240

IN IN IN IN
OUT IN

IN IN IN IN

IN

480 480
200

Station 1 bouteille avec Centrale 2x1 Station bouteille avec Centrale 2x1 Station bouteille avec
pressostat pressostat commutation automatique et pressostats

Information Pour Commande

Type de gaz ou mélange à véhiculer

Construction laiton ou inox
Pression opératoire (en sortie)
Station 1 bouteille ou centrale de commutation automatique
Manomètres standard / Manomètres à contact / Pressostats ADF
Raccord à compression en sortie (6, 8, 10mm ou 1/4“, 3/8“, 1/2“) selon taille de tube utilisé
