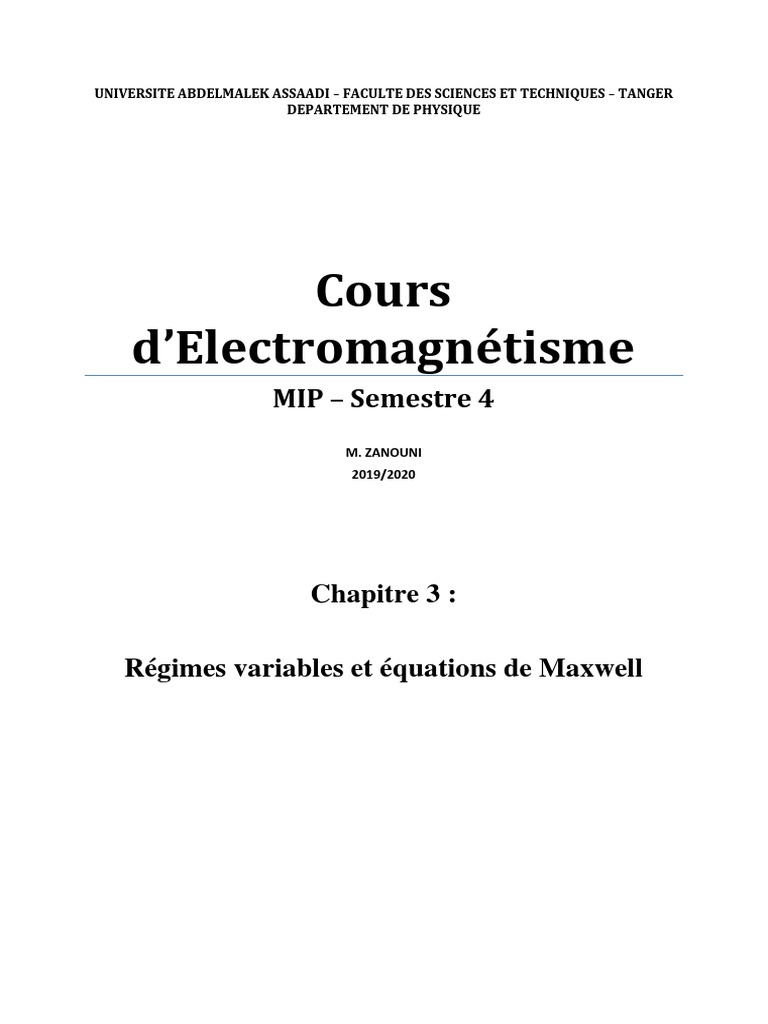

UNIVERSITE ABDELMALEK ASSAADI – FACULTE DES SCIENCES ET TECHNIQUES – TANGER

DEPARTEMENT DE PHYSIQUE

Cours
d’Electromagnétisme
MIP – Semestre 4
M. ZANOUNI
2019/2020

Chapitre 3 :

Régimes variables et équations de Maxwell

1.1. Phénomènes électrostatiques

Les phénomènes électrostatiques peuvent être décrits par le potentiel V, le champ électrique ⃗

et le vecteur déplacement électrique ⃗ . Les propriétés de ces trois grandeurs physiques sont

traduites par des relations locales suivantes (cas d’un diélectrique LHI) :

⃗ ⃗⃗⃗⃗⃗⃗⃗⃗⃗⃗ ⃗⃗⃗⃗⃗⃗ ⃗ ⃗

⃗ ⃗

1.2. Phénomènes magnétostatiques

Les phénomènes électrostatiques peuvent être décrits par le potentiel vecteur , le champ

magnétique ⃗ et le vecteur excitation magnétique ⃗ . Les propriétés de ces trois grandeurs

physiques sont traduites par des relations locales suivantes (cas d’un milieu aimanté LHI) :

⃗ ⃗⃗⃗⃗⃗⃗ ⃗

⃗⃗⃗⃗⃗⃗ ⃗ ⃗⃗⃗⃗⃗⃗ ⃗

2. Equation de conservation de la charge

La conservation de la charge est un des principes fondamentaux de la physique, au

même titre que la conservation de la masse, de la quantité de mouvement, de l’énergie, etc.

Soit un domaine de volume fixe délimité par la surface fermée (S) :

1
La charge totale contenue dans le volume à l’instant t est :

Quand cette charge varie au cours du temps, la variation est :

Cette variation de charge est due aux déplacements des charges qui peuvent entrer ou sortir du

volume ( ). Donc tout variation algébrique de se traduit par un flux de charges à travers

la surface (S), donc c’est une densité de courant :

Le signe moins indique la perte de charge quand les charges quittent le volume ( ).

L’intégrale de surface peut être transformée en intégrale de volume par le théorème de Green-

Ostrogradski, ce qui donne :

∬ ∭

∭ ∭

∭( )

Cette équation traduit la propriété de conservation de la charge électrique.

2
3. Induction Electromagnétique

L’induction électromagnétique est le couplage entre le champ électrique et le champ

magnétique. L’induction n’est obtenue qu’en présence d’un champ magnétique variable au

cours du temps.

En 1831, Faraday (1791 – 1867) a découvert qu’en faisant varier un champ magnétique près

d’un conducteur, on pouvait induire une force électromotrice capable de déplacer les électrons

libres, donc générer un courant électrique. Plus la variation du champ magnétique est

Principe de l’induction
Le mouvement d’un champ magnétique à proximité d’un circuit
conducteur induit une circulation de courant, visualisée par un
ampèremètre

importante, plus le courant généré est important. Cette expérience est illustrée dans sa

configuration la plus simple par la figure ci-dessous :

Un aimant permanent est déplacé vers une boucle conductrice reliée à un ampèremètre.

L’aiguille se déplace quand l’aimant est en mouvement. Le sens du déplacement de

l’aimant est relié au sens du courant.

On peut observer un phénomène identique pour un champ stationnaire, mais avec

un circuit électrique mobile (induction de Lorentz). Dans le référentiel du champ magnétique,

les électrons libres du circuit se déplacent à une vitesse et subissent donc une force de

Lorentz :

⃗ ⃗

3
Avec ⃗ ⃗

À la suite de ces expériences, Faraday a proposé une loi qui relie le flux du champ

magnétique à la force électromotrice (f.é.m) e :

Malgré son nom, la force électromotrice n’est pas une force, mais une différence de potentiel

entre les points A et B du circuit qui génère le courant électrique. La différence de potentiel

peut être aussi calculée par :

∮⃗

On a maintenant une égalité de la forme :

∮⃗ ∬⃗

Et en utilisant le théorème de Stokes, on a l’égalité :

⃗
∬ ⃗⃗⃗⃗⃗⃗ ⃗ ∬

Et donc,
⃗⃗
⃗⃗⃗⃗⃗⃗ ⃗

L’interprétation géométrique de la loi d’induction de Faraday est schématisée sur la figure ci-

dessous :

4
4. Equations de Maxwell

Ce qu’on appelle équations de Maxwell est un ensemble de quatre équations qui rassemblent

les contributions de Coulomb, Hans Œrsted, Faraday, Gauss et bien sûr Maxwell. Quand

Maxwell s’intéresse à l’électricité et au magnétisme, il a à sa disposition les lois de

l’électrostatique, de la magnétostatique et également la loi de l’induction. Dans son célèbre

ouvrage « A treatise on electricity and magnetism » publié en 1873, il remarque que le

théorème d’Ampère n’est pas compatible avec le principe de conservation de la charge et

propose une théorie pour corriger ce problème.

Mathématiquement, la conservation de la charge s’exprime au travers d’un bilan des

charges qui rentrent ou sortent d’un volume fixe ( ). Si la densité volumique de

charges varie dans ce volume au cours du temps, c’est qu’il y a eu ajout ou perte

de charges par le biais d’un courant . La conservation de la charge s’exprime :

En prenant la divergence du théorème d’Ampère, on trouve que :

(⃗⃗⃗⃗⃗⃗ ⃗ )

Car la divergence d’un rotationnel est toujours nulle. Cela implique que et limite donc

la portée du théorème d’Ampère aux régimes permanents.

Maxwell s’est beaucoup intéressé aux analogies entre les champs ⃗ et ⃗ . Mais seule

la relation d’induction comporte un terme instationnaire portant sur le champ électrique.

Maxwell a donc proposé de modifier le théorème d’Ampère pour y ajouter un

terme instationnaire portant sur le champ magnétique. Écrivons cette relation modifiée sous la

forme :

⃗
⃗⃗⃗⃗⃗⃗ ⃗

5
Avec une constante qui sera déterminée par la conservation de la charge.

En appliquant la divergence à cette relation, on obtient cette fois :

(⃗⃗⃗⃗⃗⃗ ⃗ ) ( ⃗)

Comme la divergence d’un rotationnel est nulle, on a, en utilisant le principe de conservation

de la charge et la relation de Coulomb – Gauss ( ⃗ :

Et finalement,

Le principe de conservation de la charge est maintenant compatible avec la relation de

Maxwell – Ampère écrite sous la forme :

⃗
⃗⃗⃗⃗⃗⃗ ⃗ ( )

Le théorème d’Ampère généralisé au cas des régimes variables s’écrit :

⃗⃗⃗⃗⃗⃗ ⃗
Ou encore,
⃗
⃗⃗⃗⃗⃗⃗ ⃗ Équation de Maxwell-Ampère
⃗
On notera, : courant de déplacement.

De son vivant, Maxwell n’a jamais vu la vérification expérimentale de son hypothèse de

courant de déplacement. Ce n’est qu’en 1887 avec les travaux de Hertz que la théorie de

Maxwell a été complètement vérifiée. Les travaux de Hertz ont donné naissance aux

premières télécommunication, l’ère de la radio pouvait commencer.

6
En résumé, les quatre équations de Maxwell dans le vide sont :

⃗ ⃗

⃗ ⃗
⃗⃗⃗⃗⃗⃗ ⃗ ⃗⃗⃗⃗⃗⃗ ⃗
{ {

Ces équations montrent le couplage entre les champs électriques et magnétiques, en faisant
intervenir la densité de charge et la densité de courant ainsi que les constantes et .

 Equations de Maxwell dans un milieu LHI

⃗ ⃗

⃗ ⃗ ⃗ ⃗
⃗ ⃗
⃗⃗⃗⃗⃗⃗ ⃗ ⃗⃗⃗⃗⃗⃗ ⃗
{ {

 Equations de Maxwell dans un milieu électriquement neutre

⃗ ⃗

⃗
⃗ ⃗
⃗⃗⃗⃗⃗⃗ ⃗ ⃗⃗⃗⃗⃗⃗ ⃗
{ {
