Sécurité et habilitation électrique

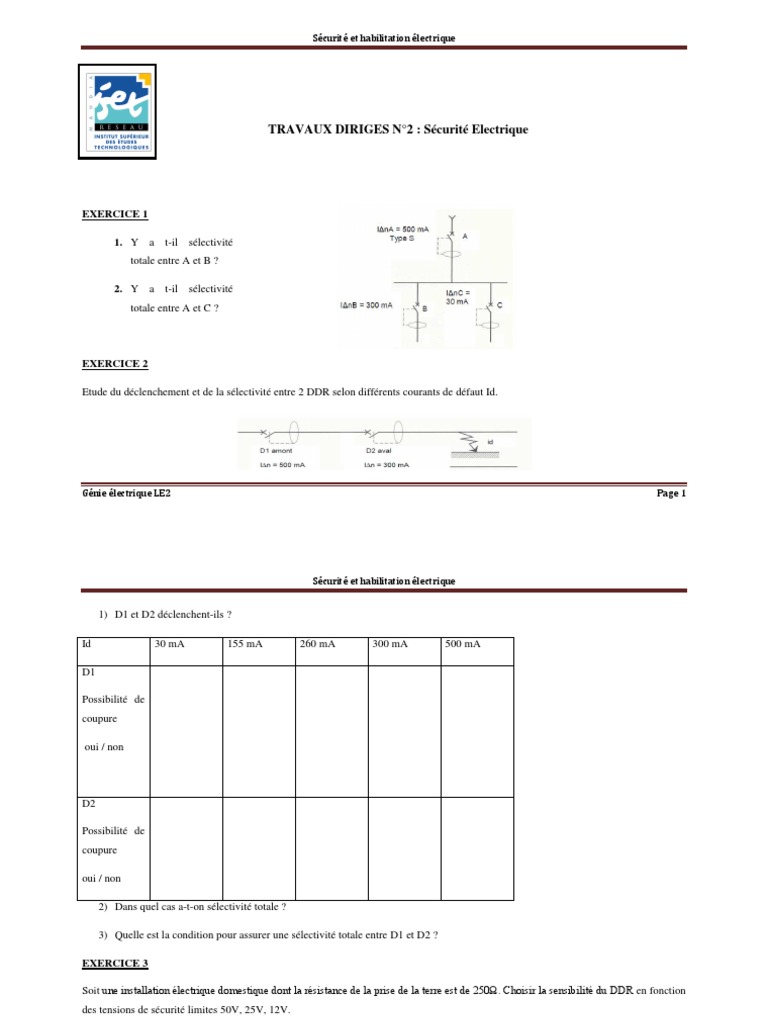

TRAVAUX DIRIGES N°2 : Sécurité Electrique

EXERCICE 1

1. Y a t-il sélectivité
totale entre A et B ?

2. Y a t-il sélectivité
totale entre A et C ?

EXERCICE 2

Etude du déclenchement et de la sélectivité entre 2 DDR selon différents courants de défaut Id.

Génie électrique LE2 Page 1

 Sécurité et habilitation électrique

1) D1 et D2 déclenchent-ils ?

Id 30 mA 155 mA 260 mA 300 mA 500 mA

D1

Possibilité de
coupure

oui / non

D2

Possibilité de
coupure

oui / non

2) Dans quel cas a-t-on sélectivité totale ?

3) Quelle est la condition pour assurer une sélectivité totale entre D1 et D2 ?

EXERCICE 3

Soit une installation électrique domestique dont la résistance de la prise de la terre est de 250Ω. Choisir la sensibilité du DDR en fonction
des tensions de sécurité limites 50V, 25V, 12V.

Génie électrique LE2 Page 2

 Sécurité et habilitation électrique

Tension limite Ul
50V 25V 12V
Ul
Id  (mA)
R
Sensibilité du DDR

On donne : Valeurs des sensibilités courantes 630, 500, 300, 100, 30,10 mA

Génie électrique LE2 Page 3
