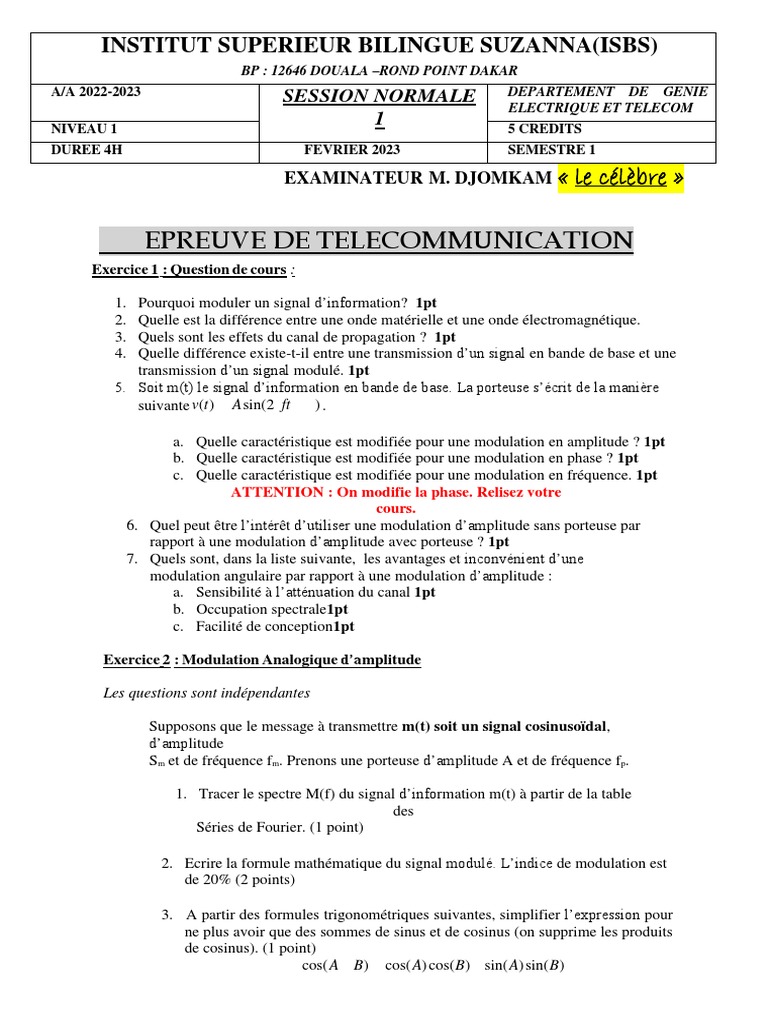

INSTITUT SUPERIEUR BILINGUE SUZANNA(ISBS)

BP : 12646 DOUALA –ROND POINT DAKAR

A/A 2022-2023 SESSION NORMALE DEPARTEMENT DE GENIE
ELECTRIQUE ET TELECOM
NIVEAU 1
1 5 CREDITS
DUREE 4H FEVRIER 2023 SEMESTRE 1

EXAMINATEUR M. DJOMKAM « le célèbre »

EPREUVE DE TELECOMMUNICATION
Exercice 1 : Question de cours :

1. Pourquoi moduler un signal d’information? 1pt

2. Quelle est la différence entre une onde matérielle et une onde électromagnétique.
3. Quels sont les effets du canal de propagation ? 1pt
4. Quelle différence existe-t-il entre une transmission d’un signal en bande de base et une
transmission d’un signal modulé. 1pt
5. Soit m(t) le signal d’information en bande de base. La porteuse s’écrit de la manière
suivante v(t ) A sin(2 ft ).

a. Quelle caractéristique est modifiée pour une modulation en amplitude ? 1pt

b. Quelle caractéristique est modifiée pour une modulation en phase ? 1pt
c. Quelle caractéristique est modifiée pour une modulation en fréquence. 1pt
ATTENTION : On modifie la phase. Relisez votre
cours.
6. Quel peut être l’intérêt d’utiliser une modulation d’amplitude sans porteuse par
rapport à une modulation d’amplitude avec porteuse ? 1pt
7. Quels sont, dans la liste suivante, les avantages et inconvénient d’une
modulation angulaire par rapport à une modulation d’amplitude :
a. Sensibilité à l’atténuation du canal 1pt
b. Occupation spectrale1pt
c. Facilité de conception1pt

Exercice 2 : Modulation Analogique d’amplitude

Les questions sont indépendantes

Supposons que le message à transmettre m(t) soit un signal cosinusoïdal,

d’amplitude
Sm et de fréquence fm. Prenons une porteuse d’amplitude A et de fréquence fp.

1. Tracer le spectre M(f) du signal d’information m(t) à partir de la table

des
Séries de Fourier. (1 point)

2. Ecrire la formule mathématique du signal modulé. L’indice de modulation est

de 20% (2 points)

3. A partir des formules trigonométriques suivantes, simplifier l’expression pour

ne plus avoir que des sommes de sinus et de cosinus (on supprime les produits
de cosinus). (1 point)
cos( A B) cos( A) cos(B) sin( A) sin(B)
 4. Tracer le spectre du signal modulé. (1 point)
Le signal d’information m(t) est maintenant un signal carrée.

5. Tracer le spectre M(f) du signal d’information m(t) à partir de la table des

Séries de Fourier. (2 point)

6. Tracer le spectre du signal modulé. (2 point)

Exercice 3:

Un signal s(t) de fréquence 1 MHz d’amplitude 1V est modulé en fréquence. L’onde

modulante est une onde sinusoïdale d’amplitude ABF = 2,5 V et de fréquence fBF = 500 Hz.
L’excursion de modulation est 5,5 kHz.

Ecrire l’expression mathématique du signal modulé, déterminer l’indice de modulation1pt

Exercice 4 :

Soit le signal modulé en fréquence suivant vt (t ) V0 cos t 0.5 sin( 2t )

1

On prendra V0 = 1 V , ω1 = 107 rad/s et ω2 = 104 rad/s.

1 – Donner la fréquence de la porteuse, la fréquence modulante, l’excursion en fréquence,

l’indice de modulation et l’encombrement spectral. 1pt
2 – Représenter l’allure du spectre S(F) de s(t). Donner la bande de fréquence occupée par
S(F). 1pt

Exercice 5: Calcul de bande passante

Une porteuse de fréquence fc = 100 MHz est modulée en fréquence par un signal sinusoïdal
d'amplitude Am = 20 volts et de fréquence fm = 100 kHz. La sensibilité fréquentielle du
modulateur est kf = 25 kHz/volt.

1. Estimer la bande passante du signal FM en utilisant la règle de Carson. 1pt

2. Refaire l'estimation en ne considérant que les composantes latérale du spectre dont
l'amplitude atteint au moins un pourcent de celle de la porteuse non-modulée. 1pt
3. Consulter les tables mathématiques pour les fonctions de Bessel d'ordre 0 à n1pt
4. Que deviennent ces résultats si on double l'amplitude du signal modulant? Et si on
double sa fréquence? 1pt
5. Que vaudra la bande passante pour une modulation de phase? 1pt

Exercice 6: FM à bande étroite

On considère une porteuse s (t) de fréquence fc, modulée en FM par un signal sinusoïdal m (t)
de fréquence fm. L'indice de modulation est supposée très petite ( << 1).

1. Calculer la bande passante requise en comparant les amplitudes relatives des raies
latérales du signal modulé. Pour ce faire, effectuer un développement en série et
conserver les termes jusqu'au deuxième ordre. 1pt
2. Jusqu'à quelle valeur maximale m de l'indice de modulation pourra-t-on estimer la
bande passante à 2fm si l'on considère que les raies latérales d'amplitude inférieure à
un pourcent de celle de la porteuse non-modulée peuvent être négligées? 1pt
3. Quelle est la puissance moyenne de s (t), exprimée en pourcentage de moyenne de la
porteuse modulée? Quel était ce pourcentage pour s(t) 1pt?
2
