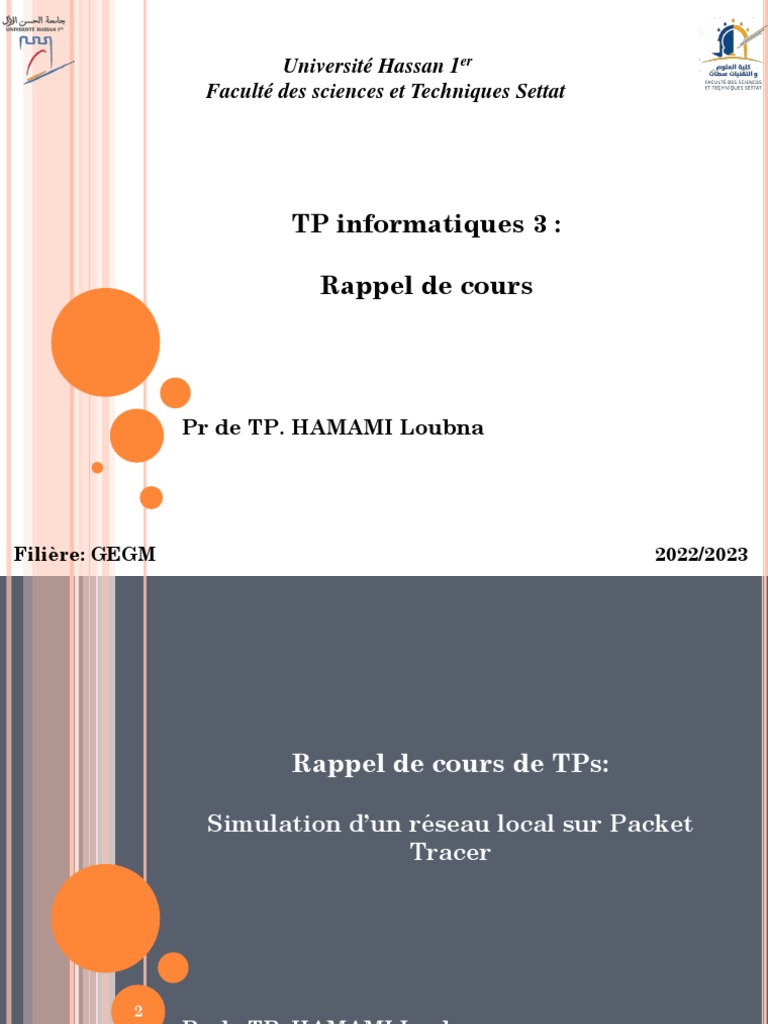

Université Hassan 1er

Faculté des sciences et Techniques Settat

TP informatiques 3 :

Rappel de cours

Pr de TP. HAMAMI Loubna

Filière: GEGM 2022/2023

 Rappel de cours de TPs:

Simulation d’un réseau local sur Packet

Tracer

2
Pr de TP. HAMAMI Loubna

Filière: GEGM
 INTRODUCTION AUX RÉSEAUX:

Un réseau est un ensemble d’éléments (ordinateur, imprimante, hub, modem..)

connectés les uns aux autres.
Un réseau permet ainsi de faire circuler des éléments matériels ou immatériels
entre chacune de ces entités selon des règles bien définies.
Un réseau informatique permet de partager des données, des documents, des
applications et des imprimantes.

L. HAMAMI
 ELÉMENTS D’UN RÉSEAU :

L. HAMAMI
 ELÉMENTS D’UN RÉSEAU :

Il ya deux catégories d’équipement dans un réseau :

 Equipements d’utilisateurs final : matériels qui fournissent des services
directement à l’utilisateur (ordinateurs, imprimantes, scanneurs,…)
 Equipements de réseau : matériels qui permettent l’interconnexion des
équipements d’utilisateurs final (routeurs, commutateurs, hub,…)

L. HAMAMI
 ELÉMENTS D’UN RÉSEAU :

Les médias d'accès :

se sont des moyens utilisés pour rendre possible la communication et l'échange des
informations entre les ordinateurs soit câblées soit sans fil.

 Les câbles : sont des liaisons physiques entre ordinateurs.

 Le monde du sans-fil : permet de diffuser des ondes électromagnétiques dans l'air

et dans l'espace : ce sont ces ondes qui permettent de transporter des informations.

L. HAMAMI
 ELÉMENTS D’UN RÉSEAU :

• Câble Ethernet est le type de câble le plus utilisé pour connecter des équipements
entre eux dans un réseau local. Il existe deux types de ce câble : les câbles Ethernet
droits et les câbles Ethernet croisés. Ces derniers permettent de relier directement
entre eux deux ordinateurs alors que les câbles droits servent à relier un ordinateur à
un autre appareil comme un hub ou un switch.

L. HAMAMI
 L. HAMAMI
Les couleurs des fils à l'intérieur
des embouts sont dans le même
ordre sur les deux connecteurs

Les couleurs des fils à l'intérieur

8
des embouts sont inversées
Les équipement identique DTE/DTE ou DCE/DCE se connectent avec un câble
croisé et les équipements de type différents se connectent avec un câble droit.

Le terminal est appelé ETTD (Equipement Terminal de Traitement de Données)

ou DTE (Data Terminal Equipment). L'équipement d'adaptation est
appelé ETCD (Equipement de Terminaison du Circuit de Données) ou DCE (Data
Connexion Equipment).

Les commutateurs (switchs) et concentrateurs (hubs) sont identifiés comme étant des
DCE (Data Connexion Equipement) alors que les stations terminales et les routeurs
sont des périphériques DTE (Data Terminal Equipment).

L. HAMAMI
Equipements connectés Câbles croisés Câbles droits

Switch à Switch
Hub à Hub
Routeur à Routeur ok
PC à PC

Hub à Switch ok

PC à Switch ok

PC à Routeur ok

Switch à Routeur ok

PC à Hub ok
10

L. HAMAMI
 Classification des réseaux :

On distingue différents types de réseaux selon leur taille (en terme de nombre de
machines), leur vitesse de transfert des données ainsi que leur étendue.
Classification selon la taille :
 PAN(Personal area network)
 LAN (local area network)
 MAN (metropolitan area network)
 WAN (wide area network)

11

L. HAMAMI
 Classification des réseaux :

Classification selon la taille :

 Les réseaux personnels (Personal Area Network)
Egalement appelé réseau domestique, un réseau personnel désigne une
interconnexion d'équipements informatiques dans un espace d'une dizaine de
mètres autour d'un utilisateur.
 Ce type de réseau sert généralement à relier des périphériques tels qu'imprimante,
téléphone portable, appareils domestiques à un ordinateur personnel. La liaison
avec ces périphériques peuvent être câblées ou sans fil (par Bluetooth par exemple).

12

L. HAMAMI
 Classification des réseaux :

Réseau personnel (PAN) :

13

L. HAMAMI
 Classification des réseaux :

 Les réseaux locaux (Local Area Network)

Il s’étend en moyenne de 10 mètres à 1 kilomètre environ. Il permet de connecter
plusieurs pc d’une même « entité » ensembles. Souvent le réseau LAN se définie
dans un type de zone : une salle, un immeuble, un campus. Un tel réseau peut
reposer sur différentes technologies (câblés ou wifi), la plus répandue
étant Ethernet. C’est le type de réseau le plus répandu dans les entreprises.

14

L. HAMAMI
 Classification des réseaux :

Réseau local (LAN) :

15

L. HAMAMI
 Classification des réseaux :

 Les réseaux métropolitains (Metropolitan Area Network)

Un réseau métropolitain, également nommé réseau fédérateur, assure des
communications sur de plus longues distances, interconnectant souvent plusieurs
réseaux LAN avec des débits plus importants.
 Il peut servir à interconnecter, par une liaison privée ou non, différents bâtiments,
distants de quelques dizaines de kilomètres. Ainsi, un MAN permet à deux nœuds
distants de communiquer comme s'il faisait partie d'un même réseau local.
 Ce type de réseau s’étend sur environ 10 kilomètres et peut compter de 2 à 1000
abonnés. Le débit courant est de 1 à 100 Mbits/s.

16

L. HAMAMI
 Classification des réseaux :

 Les réseaux étendus (Wide Area Network) est un réseau longue distance. sert à
relier des LAN situés dans un même pays ou dans le monde. Il s’étend entre 100
kilomètres à 1000 kilomètres environ. Il permet l’interconnexion dans un pays /
un continent et peut compter plusieurs milliers d'abonnés.

17

L. HAMAMI
 Classification des réseaux :
Réseau étendu (WAN) :

18

L. HAMAMI
 Classification des réseaux :

Exe: Illustrez chacun des types de réseaux décrits ci-dessus par un exemple concret.

PAN: Connexion de type bluetooth entre un ordinateur et un scanner, une imprimante,

une souris ou une manette de jeu.
LAN: Réseau d'une école.
MAN: Réseau d'une entreprise ou d'une université décentralisées qui lie ensemble
plusieurs réseaux.
WAN: Le réseau public Internet.

19

L. HAMAMI
 EQUIPEMENTS DU RÉSEAU :

 Hub (concentrateur) : permet de relier plusieurs ordinateurs entre eux, mais on lui
reproche le manque de confidentialité, il possède un certain nombres de ports (4, 8,
16 ou 32) pour connecter les machines et son unique but est de récupérer les
données binaire parvenant sur un port et de les diffuser sur l’ensemble des ports.

• Un répéteur sur chaque port

• Toutes les trames sont répétées sur tous les ports
• Hub plat : 8, 16, 24, 32 ports
• Carte dans chassis : 8,16,24 ports.

20
hub

L. HAMAMI
 EQUIPEMENTS DU RÉSEAU :

21

L. HAMAMI
 Equipements du réseau :
 Commutateur (switch) :
• Est un élément matériel qui permet de relier plusieurs ordinateurs entre eux. Sa
seule différence avec le Hub, il est capable de connaître l’adresse physique des
machines qui lui sont connectés et d’analyser les trames reçues pour les diriger
vers la machine de destination. Chaque machine reçoit seulement ce qui lui est
adressé.

• Se base sur l'adresse MAC pour prendre ses décisions de commutation.

• Fonctionne au niveau Liaison.

22

L. HAMAMI
 EQUIPEMENTS DU RÉSEAU :

Quand un Switch est démarré, il agit comme un Hub tant qu’il n’a pas
construit sa propre table d’adresses. Supposons qu’il existe trois dispositifs
connectés à un Switch. Appelons ces dispositifs DA, DB et DC. Maintenant,
lors de l’allumage du Switch, si DA envoie un message à DB, le Switch se
comportera comme un Hub et va envoyer le message à chaque port. Mais, il
va aussi stocker l’adresse matérielle et le port correspondant dans sa
table. Cela signifie que lorsqu’un autre dispositif enverra un paquet destiné à
DA, le Switch réagira intelligemment et va envoyer le paquet directement
vers le port correct et non à tous les ports.
23

L. HAMAMI
 EQUIPEMENTS DU RÉSEAU :

 Routeur : permet d'assurer la communication entre différents réseaux pouvant

être fondamentalement différents (réseau local et Internet), il a plusieurs
interfaces.

24

L. HAMAMI
 Notion d’adressage

 Adressage : moyen d'identifier de manière unique deux entités communicantes, la

source doit pouvoir fournir au réseau l'adresse du destinataire et le destinataire doit

pouvoir identifier l'adresse de son correspondant (adresse source)

 Adressage physique et adressage logique :

- Adressage physique : désigne le point de raccordement au réseau (localisation

des extrémités).

- Adressage logique ou nommage : identifie un processus ou une machine

indépendamment de sa localisation.

25

L. HAMAMI
 Notion d’adressage

o Adresse MAC :

 Adresse MAC (Media Access control) ou adresse physique est un identifiant physique
stocké dans une carte réseau ou une interface réseau similaire. Toutes les cartes réseau
ont une adresse MAC, même celles contenues dans les PC et autres appareils connectés
(tablette tactile, smartphone, consoles de jeux...).

 Les adresses MAC sont des adresses physiques uniques au monde propres à chaque

périphérique réseau.

26

L. HAMAMI
 Notion d’adressage
o Adresse MAC :

 6 octets : 3 octets constructeur et 3 octets numéro

de série
- Numéro de vendeur attribué par l'IEEE (RFC
1340) ex: Cisco (00-00-0C), Sun (08-00-20), Xerox
(00-00-AA)
- Numéro de série attribué par le constructeur
 Notation hexadécimal en séparant les octets par un
double point ou un tiret
 Adresse de broadcast : FF-FF-FF-FF-FF-FF
27

L. HAMAMI
 Notion d’adressage
o Adresse MAC :

 Pour connaître l'adresse MAC de votre ordinateur :

 Sous Windows :

Ouvrez une fenêtre MS-Dos et tapez ipconfig /all, l’adresse MAC est

l'Adresse physique.

 Sous Linux :

Dans un shell, tapez ifconfig , l'adresse MAC est HWaddr.

28

L. HAMAMI
 Notion d’adressage

o Adresse IPv4 :

 Numéro d'identification qui est attribué de façon permanente ou provisoire à chaque

appareil connecté à un réseau informatique utilisant l'Internet Protocol.

 Adresses IP de version 4 (32 bits) et de version 6 (128 bits).

 Adresse IP est assignée soit manuellement soit automatiquement.

29

L. HAMAMI
 Notion d’adressage
o Adresse IPv4 :

 Est scindée en deux groupes de bits de taille différente sur les 32 bits :
- Identifiant de réseau (NetID).
- Identifiant de nœud dans le réseau (HostID).

 Notation décimale pointée: une adresse IP est codée en 32bits. Elle comprend deux
parties principales, un numéro de réseau et un numéro de machine. Les adresse IP sont
divisées en groupes de 8 bits séparés par des points et représentées dans un format
décimal et non binaire.

30

L. HAMAMI
 Notion d’adressage

o Adresse IPv4 et masque du réseau:

• Masque réseau (netmask) est une adresse codé sur 4 octets :

-Il utilise la même représentation que celles des adresses IPv4.

-Bit de l’adresse IP définissant le réseau  bit correspondant du masque à 1.

- Bit de l’adresse IP définissant l’hôte  bit correspondant du masque à 0.

• Identifiant de réseau  masquage bit-à-bit de l’adresse IP avec le masque de réseau.

31

L. HAMAMI
 Notion d’adressage

Adressage logique : Adresse IPv4 et masque de réseau

Exemple : soit l’adresse IP 192.168.1.72 associée au masque de réseau 255.255.255.0

(192.168.1.72 /24), définir l’identifiant réseau (l’adresse réseau).

32

L. HAMAMI
 Notion d’adressage
o Adresse IPv4 : Classes d’adresses
Il existe 5 classes d’adresses IP.
 Classe A :
Dans cette classe, l'adresse réseau est définie sur 7 bits et l'adresse hôte sur 24 bits.
7 bits 24 bits

0 Net ID Host ID

 Classe B :
Dans cette classe, l'adresse réseau est définie sur 14 bits et l'adresse hôte sur 16 bits.
14 bits 16 bits

10 Net ID Host ID

 Classe C :
Dans cette classe, l'adresse réseau est définie sur 21 bits et l'adresse hôte sur 8 bits.
21 bits 8 bits
33
110 Host ID
Net ID

L. HAMAMI
 Notion d’adressage

o Adresse IPv4 : Classes d’adresses

 Classe D :
Dans cette classe l’adresse du réseau est codifiée sur 28 bits et sert à diffuser des
trames vers des groupes de stations.

 Classe E :
Cette classe est réservée à un usage futur.

34

L. HAMAMI
 Notion d’adressage
o Adresse IPv4 : Classes d'adresses

Selon la valeur des bits du premier octet représentant l'adresse réseau IP, il est facile de
déterminer la classe utilisée.

35

L. HAMAMI
 Notion d’adressage

o Adresse IPv4 : Classes d'adresses et le masque du réseau

36

L. HAMAMI
 Notion d’adressage

o Adresse IPv4 : Adresse publique et adresse privée

 Adresses publiques sont enregistrées et routables sur Internet (elles sont donc
uniques mondialement).
 Adresses privées ne sont utilisables que dans un réseau local, et ne doivent être
uniques que dans ce réseau( réservées pour l’adressage dans un cadre privée).

37

L. HAMAMI
PRÉSENTATION DU PACKET TRACER:

38

L. HAMAMI
PRÉSENTATION DU PACKET TRACER:

39

L. HAMAMI
PRÉSENTATION DU PACKET TRACER:

40

L. HAMAMI
Objectifs du TP1 :

• Une simulation d’un réseau local sur Packet Tracer.

• La façon pour construire un réseau local.

• L’adressage des machines dans un réseau.

• La différence entre un Switch et un Hub.

41

L. HAMAMI
