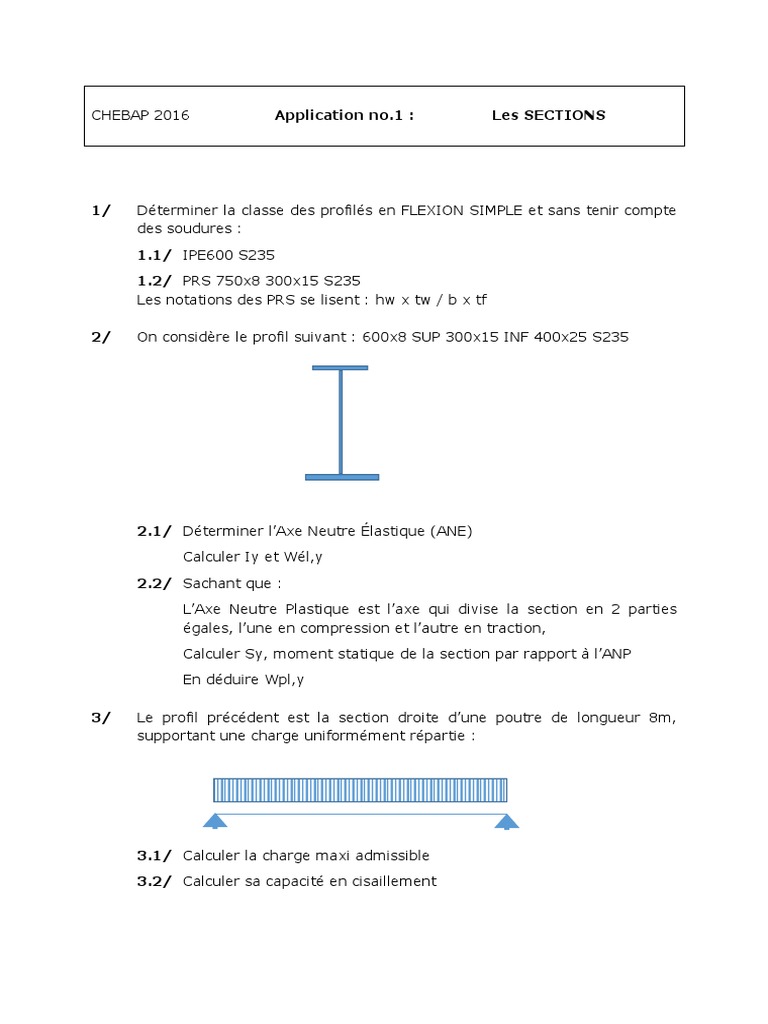

CHEBAP 2016 Application no.

1 : Les SECTIONS

1/ Déterminer la classe des profilés en FLEXION SIMPLE et sans tenir compte

des soudures :
1.1/ IPE600 S235
1.2/ PRS 750x8 300x15 S235
Les notations des PRS se lisent : hw x tw / b x tf

2/ On considère le profil suivant : 600x8 SUP 300x15 INF 400x25 S235

2.1/ Déterminer l’Axe Neutre Élastique (ANE)

Calculer Iy et Wél,y
2.2/ Sachant que :
L’Axe Neutre Plastique est l’axe qui divise la section en 2 parties
égales, l’une en compression et l’autre en traction,
Calculer Sy, moment statique de la section par rapport à l’ANP
En déduire Wpl,y

3/ Le profil précédent est la section droite d’une poutre de longueur 8m,

supportant une charge uniformément répartie :

3.1/ Calculer la charge maxi admissible

3.2/ Calculer sa capacité en cisaillement
 3.3/ En supposant que le Med= Mmax et le Ved= Réaction à l’appui agisse
dans la même section, calculer la réduction de capacité en flexion due
à la présence simultanée de Ved

4/
4.1/ Calculer la capacité en traction d’un IPE600 S235 tel que :

Sachant que les boulons des semelles sont des M20, M16 pour l’âme,
et les perçages à d+2

4.2/ Soit 1 PRS en S235 dont l’âme est d’épaisseur 8mm, et les semelles
en plats 400x10 : calculer la capacité des semelles en compression.

5/ Reprendre le profil du 1.2.

On vous donne les sollicitations simultanées :
Mf,1 = 85000 daN N1 = 34000 daN
Quelle est la classe de la section si N est une traction.
Quelle est la classe de la section si N est une compression.
