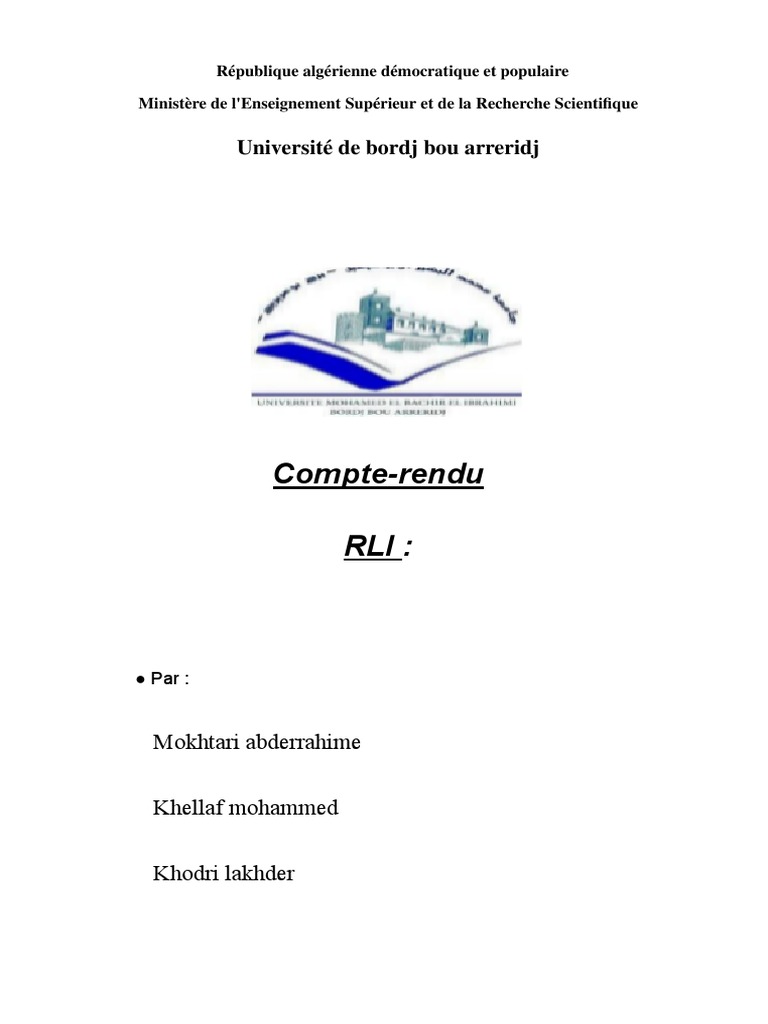

République algérienne démocratique et populaire

Ministère de l'Enseignement Supérieur et de la Recherche Scientifique

Université de bordj bou arreridj

Compte-rendu

RLI :

● Par :

Mokhtari abderrahime

Khellaf mohammed

Khodri lakhder
 TP :

Configuration matérielle et Programmation d’un

API Siemens S7-300 avec STEP 7

Objectif de TP:

1-Etablir la configuration matérielle (hardware) dans HW Config de

STEP7 d'un API S7-300 Composé respectivement de gauche à droite : 01
module d'alimentation PS 307, 01 unité centrale CPU 314, 01 module entrées
digitales SM321, 01 module sorties digitales SM 322, 01 module Entrées
analogiques SM 331 et 01 module sorties analogiques SM 332.

2- Ecrire un programme exemple en utilisant le langage contact pour

démarrer et arrêter un moteur triphasé.

3- Utiliser le logiciel de simulation PLCSIM et tester l'exécution du

programme dans un automate virtuel.

SIMATIC STEP 7 :

Step 7 est le logiciel d'ingénierie de Siemens qui permet de programmer des

automates de la gamme Siemens.La nouvelle version de Step7 est fournie dans
le logiciel d'ingénierie de Siemens TIA Portal (totally integrated Automation).

TIA Portal est un logiciel tout en un qui permet de programmer

des automates,panels et contrôleurs d'axes Siemens.
Manipulation :

1. Ouvrir Simatic Manager et créer un nouveau projet:

 Clique droite et Sélectionner
Station Simatic 300

Clique droit sur Simatic 300 >> open object

Un tableau vide s'affiche (HW Config)

 Toujours avant commencer le travail nous devons ajouter le RACK 300

Puis on configure le SIMATIC 300 sauvegarder et compiler :

 c'est notre dossier après le travail

Maintenant dans OB1 (double clique sur OB1) on peut créer notre réseau :

Revenir à Simatic Manager/Outils et sélectionner Tables des Mnémoniques

:
 La simulation :
Dans simatic manager en cliquez sur simulation :

Choisir
PLCSIM(MPI) :

Puis cliquez sur “download” :

Et dans OB1 clique sur “download” et “monitor” :

Ensuite aller a PLCSIM et simuler :

Les entrées et les sortie :

Resultat de simulation :

Maintenant vérifier le “0”:
