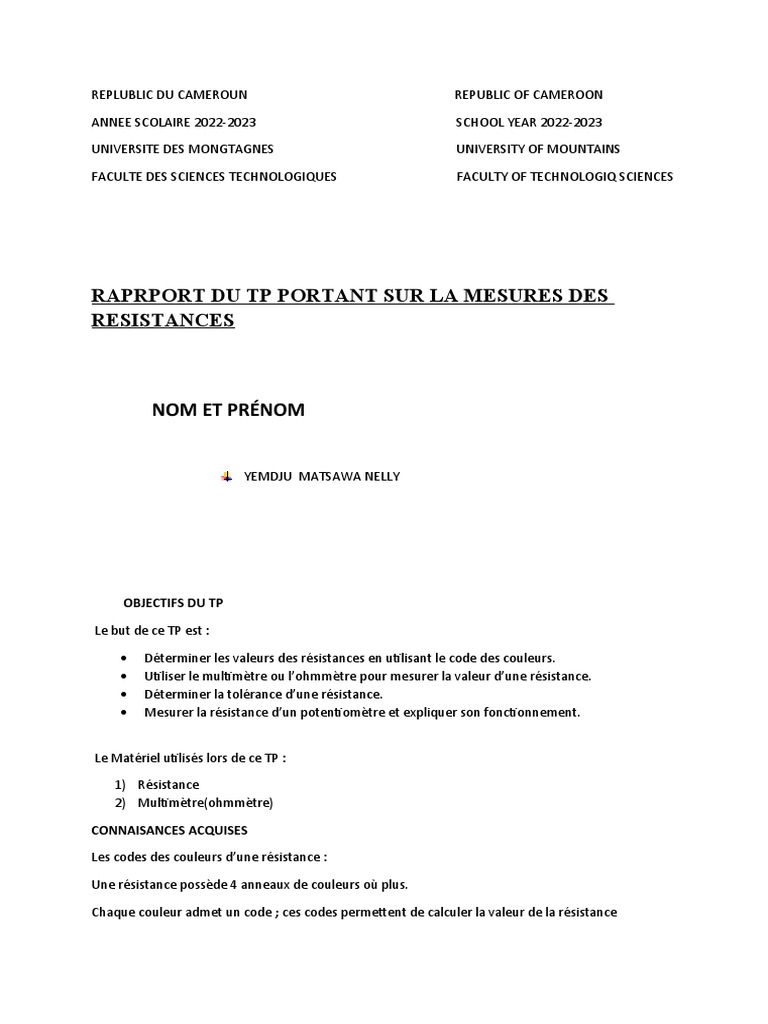

REPLUBLIC DU CAMEROUN REPUBLIC OF CAMEROON

ANNEE SCOLAIRE 2022-2023 SCHOOL YEAR 2022-2023

UNIVERSITE DES MONGTAGNES UNIVERSITY OF MOUNTAINS

FACULTE DES SCIENCES TECHNOLOGIQUES FACULTY OF TECHNOLOGIQ SCIENCES

RAPRPORT DU TP PORTANT SUR LA MESURES DES

RESISTANCES

NOM ET PRÉNOM

YEMDJU MATSAWA NELLY

OBJECTIFS DU TP

Le but de ce TP est :

 Déterminer les valeurs des résistances en utilisant le code des couleurs.

 Utiliser le multimètre ou l’ohmmètre pour mesurer la valeur d’une résistance.
 Déterminer la tolérance d’une résistance.
 Mesurer la résistance d’un potentiomètre et expliquer son fonctionnement.

Le Matériel utilisés lors de ce TP :

1) Résistance
2) Multimètre(ohmmètre)

CONNAISANCES ACQUISES

Les codes des couleurs d’une résistance :

Une résistance possède 4 anneaux de couleurs où plus.

Chaque couleur admet un code ; ces codes permettent de calculer la valeur de la résistance
Déterminer la tolérance d’une résistance

La valeur d’une résistance peut être écrite sous la forme R= ab .10^c Ω avec a, b, c sont les trois
codes ci-dessous

Tolérance T% = ¿ R mesuré – R code couleur|/Rcode couleur * 100

TRAVAIL EFFECTUE

Tout d’ abord nous avons :

Déterminer le code des couleurs des resistances , de tolérance 10%

a) 12Ω : Brown-Red-Black-Silver
b) 6,8 kΩ : Blue –Gray-Red-Silver
c) 910Ω : White-Brown-Brown-Silver
d) 4,7 MΩ : Yellow-Violet-Green-Silver
e) 1 ,0 Ω : Brown-Black-Gold-Silver

Ensuite nous avons determiner les valeurs des resistances grace au code couleur

a) Red-red-black-gold: 22Ω ± 5%
b) Violet-green-brown-gold: 750 Ω ± 10%
c) White-brown-gold-gold: 9,1 kΩ ± 5%
d) Gray-red-yellow-silver: 820 kΩ ± 10%
e) Green-red-yellow-silver: 510 Ω ± 10%
Pour terminer notre travail nous avons mésuser six résistances grâces à notre voltmètre.

L’ensemble des résultats obtenues est consigné dans le tableau suivant

Résistances Valeur code couleur Valeur mesurée Tolérance

R1 330Ω 333 Ω ±1%
R2 330Ω 335Ω ±1%
R3 10KΩ 9 ,1 kΩ ±9%
R4 10KΩ 9 ,1 KΩ ±9%
R5 1MΩ 0 ,9 MΩ ±11%
R6 330Ω 335 Ω ±1%

CONCLUSION

Rendu au terme de notre rapport il en ressort que :

La valeur des résistances peut se mesurer de deux façons :

 Soit grâce au code couleur

 Soit grâce a un ohmmètre ou multimètre
