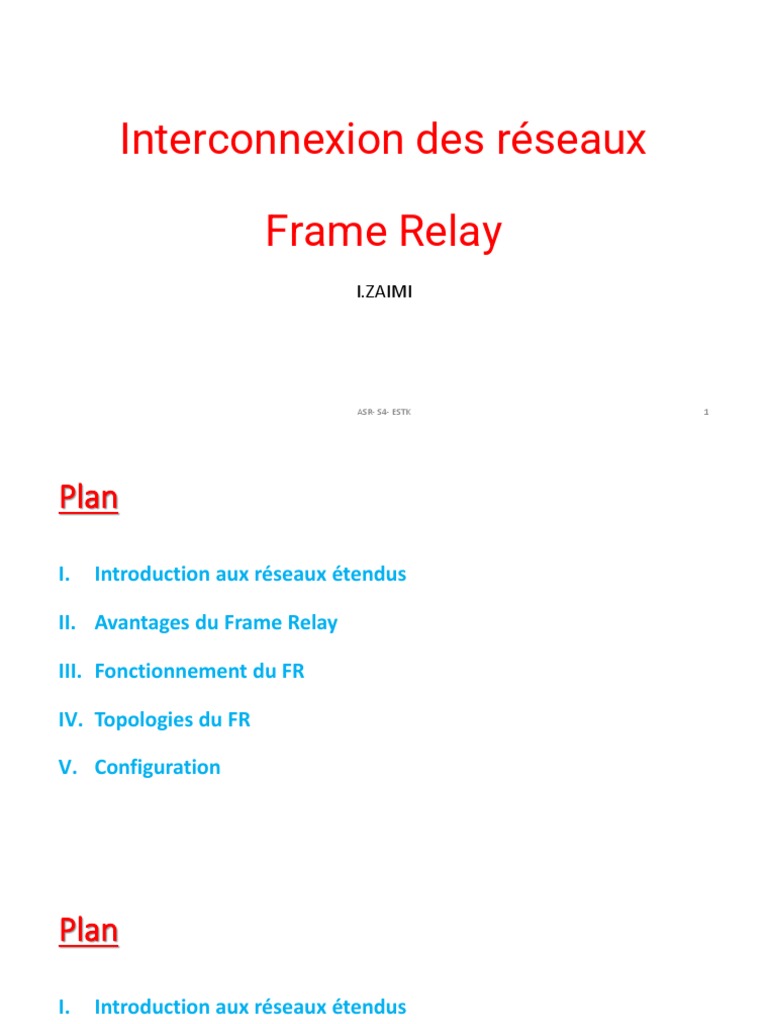

Interconnexion des réseaux

Frame Relay
I.ZAIMI

ASR- S4- ESTK 1

Plan

I. Introduction aux réseaux étendus

II. Avantages du Frame Relay

III. Fonctionnement du FR

IV. Topologies du FR

V. Configuration
Plan

I. Introduction aux réseaux étendus

➢ Directeur
➢ Secrétaire
➢ Une dizaine
d’employés

Petite etreprise
➢ Dizaine d’ordinateur
➢ Quelques serveurs
➢ 2 commutateurs
➢ Point d’accès sans fil et Routeur sans fil en
général pour pouvoir se connecté à internet.
ASR- S4- ESTK 4
 Réseau Local

❑Un réseau d’une petite entreprise peut occuper un appartement

dans un immeuble…Vu que sa couverture géographique est
petite

❑Mais si l’entreprise pense à s’agrandir encore plus et plus

Donc elle aura plusieurs sites dans différentes villes par exp:
bouzi9a Casa Rabat
ASR- S4- ESTK 5
 Donc ici, il faut que le
directeur ou le responsale
appel le fournisseur de
service internet qui va se
charger de lier les sites
entre eux.

ASR- S4- ESTK 6

 Cette
liaison
s’appelle
une liaison
de réseau
étendu ou
WAN

ASR- S4- ESTK 7

 Premier type des réseaux étendus
c’est les lignes louées qui ont
quelques inconvénients.

Par exp si on prend la liaison entre

ouzni9a et raat sachant que la
distance entre les 2 est de 40km

Et aussi si on prend la liaison

entre ouzni9a et agadir sachant
que la distance entre les 2 est de
514km

Alors Le coût de la ligne

dépendra de la distance entre les
sites.

ASR- S4- ESTK 8

Deuxième inconvénients:
Par exp j’ai deux offres
256kps : Premier site
Et 1544Mps: Deuxième Site

Ici c’est plus logique qu’on

va payer plus lors de la
seconde ligne louée.

Le problème ici c’est que le

débit est fixe dès le départ.

Le coût d’une ligne louée

dépend de la bande
passante.

ASR- S4- ESTK 9

3ième inconvénients :
Par exp On va supposer 2 sites
entre ouzi9a et raat

Dans ce cas on va avoir esoin

d’une seule interface dans le
routeur en extrémité de ouzi9a et
une seule interface dans le
routeur d’extrémité au niveau de
raat pour pouvoir lié ces 2 sites.

Mais maitenant on va imaginer

que le nomre de sites a
augmenter (Tanger , Casa..

ASR- S4- ESTK 10

Donc qui dit plusieurs interfaces dit de l’argent

ASR- S4- ESTK 11

Récapitulation

❑ Le client paie la distance entre les sites

❑ Le débit est fixe et il est payé même sans consommation
❑ Les liges louées utilisent plusieurs interfaces physiques pour connecter plusieurs sites

ASR- S4- ESTK 12

 Avantage du Frame Relay
❖ nous allons voir les avantages du FR par rapport au protocoles utilisés dans les lignes louées

❑ On avait dit qu’on paye la distance entre les sites, dans cet expl 40km
❑ Sauf que ici on paye que ce qu’on appelle la boucle locale
❑ Qui représente la distance entre l’équipement d’abonnée « routeur » et la
centrale cad le commutateur frame Relay qui se trouve chez le fournisseur

ASR- S4- ESTK 13

L’aonnée Paie juste la boucle locale et pas la distance entre les
sites
❑ Deuxième avantage:
❑ On avait dit que si le débit est fixe, soit je le consomme ou non je le paie
❑ Avec frame relay, le débit est variable
❑ La ande passante est variable par pallier de 4Kps
❑ L’aonnée généralement paie juste sa consommation de la
ande passante
❑ Donc c’est plus flexible que les lignes louées
❑ Avantages 3 « Interfaces »:

➢ En terme d’économie c’est plus optimale

➢ L’aonnée peut lié plusieurs sites avec une seule interface
physique
➢ On va travailler avec la même topologie même si on ajoute
d’autres sites.
❑ Un autre avantage par rapport à la configuration:

La configuration est très simple, et elle se fait à deux endroits

La configuration est très simple, et elle se fait à deux endroits:

Au niveau de l’équipement d’aonnée cad le routeur appelé routeur ETTD (routeur d’extrémité ou
le dernier routeur sur le site qui sera lié avec le fournisseur de service FR.

Et j’ai la partie du fournisseur de service FR qui contient des commutateurs FR, ces commutateurs
leur configuration est réalisé par le fournisseur de service FR.
❑ Un autre avantage par rapport à la configuration:

▪ La configuration est très simple, et elle se fait à deux endroits

▪ La configuration coté client est très simplifiée car la majorité de la

configuration est effectuée par le fournisseur des services Frame Relay
❑ Le contrôle de flux

❑ Si le routeur d’extrémité envoie des infos au commutateur FR avec 1024 mais le

fournisseur n ‘a pas pu supporter ce débit

❑ Donc il envoie un message pour demander de diminuer ledébit:

Récapitulatio

❑ Le client paie juste la boucle locale

❑ Le débit est variable par des paliers de 4k
❑ FR utilise une seule interface physique pour connecter plusieurs sites
❑ Configuration simple
❑ Contrôle de flux

ASR- S4- ESTK 21
