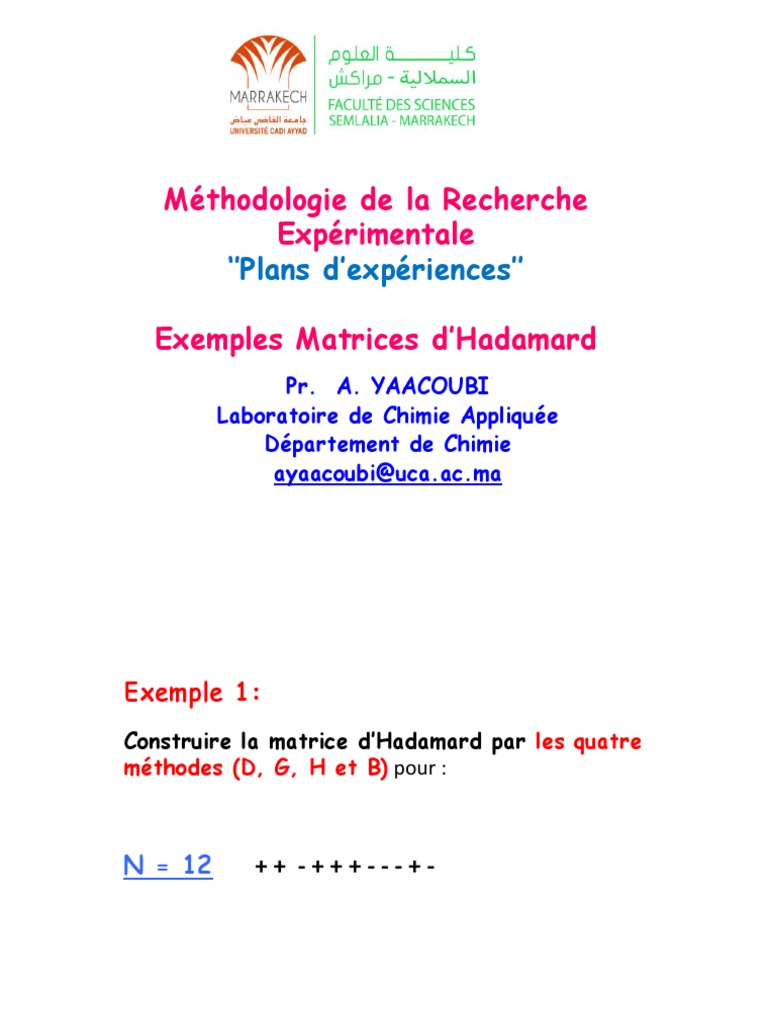

Méthodologie de la Recherche

Expérimentale
‘’Plans d’expériences’’

Exemples Matrices d’Hadamard

Pr. A. YAACOUBI
Laboratoire de Chimie Appliquée
Département de Chimie
ayaacoubi@uca.ac.ma
Exemple 1:
Construire la matrice d’Hadamard par les quatre
méthodes (D, G, H et B) pour :

N = 12 ++ -+++---+-
 Construction par la Droite (Méthode D) :
N°Exp X1 X2 X3 X4 X5 X6 X7 X8 X9 X10 X11
1 1 1 -1 1 1 1 -1 -1 -1 1 -1
2 -1 1 1 -1 1 1 1 -1 -1 -1 1
3 1 -1 1 1 -1 1 1 1 -1 -1 -1
4 -1 1 -1 1 1 -1 1 1 1 -1 -1
5 -1 -1 1 -1 1 1 -1 1 1 1 -1
6 -1 -1 -1 1 -1 1 1 -1 1 1 1
7 1 -1 -1 -1 1 -1 1 1 -1 1 1
8 1 1 -1 -1 -1 1 -1 1 1 -1 1
9 1 1 1 -1 -1 -1 1 -1 1 1 -1
10 -1 1 1 1 -1 -1 -1 1 -1 1 1
11 1 -1 1 1 1 -1 -1 -1 1 -1 1
12 -1 -1 -1 -1 -1 -1 -1 -1 -1 -1 -1
Construction par la Gauche (Méthode G) :
N°Exp X1 X2 X3 X4 X5 X6 X7 X8 X9 X10 X11
1 1 1 -1 1 1 1 -1 -1 -1 1 -1
2 1 -1 1 1 1 -1 -1 -1 1 -1 1
3 -1 1 1 1 -1 -1 -1 1 -1 1 1
4 1 1 1 -1 -1 -1 1 -1 1 1 -1
5 1 1 -1 -1 -1 1 -1 1 1 -1 1
6 1 -1 -1 -1 1 -1 1 1 -1 1 1
7 -1 -1 -1 1 -1 1 1 -1 1 1 1
8 -1 -1 1 -1 1 1 -1 1 1 1 -1
9 -1 1 -1 1 1 -1 1 1 1 -1 -1
10 1 -1 1 1 -1 1 1 1 -1 -1 -1
11 -1 1 1 -1 1 1 1 -1 -1 -1 1
12 -1 -1 -1 -1 -1 -1 -1 -1 -1 -1 -1
 Construction par le Haut (Méthode H)

N°Exp X1 X2 X3 X4 X5 X6 X7 X8 X9 X10 X11

1 1 1 -1 1 1 1 -1 -1 -1 1 -1
2 1 -1 1 1 1 -1 -1 -1 1 -1 1
3 -1 1 1 1 -1 -1 -1 1 -1 1 1
4 1 1 1 -1 -1 -1 1 -1 1 1 -1
5 1 1 -1 -1 -1 1 -1 1 1 -1 1
6 1 -1 -1 -1 1 -1 1 1 -1 1 1
7 -1 -1 -1 1 -1 1 1 -1 1 1 1
8 -1 -1 1 -1 1 1 -1 1 1 1 -1
9 -1 1 -1 1 1 -1 1 1 1 -1 -1
10 1 -1 1 1 -1 1 1 1 -1 -1 -1
11 -1 1 1 -1 1 1 1 -1 -1 -1 1
12 -1 -1 -1 -1 -1 -1 -1 -1 -1 -1 -1
 Construction par le Bas (Méthode B) :
N°Exp X1 X2 X3 X4 X5 X6 X7 X8 X9 X10 X11
1 1 -1 1 -1 -1 -1 1 1 1 -1 1
2 1 1 -1 1 -1 -1 -1 1 1 1 -1
3 -1 1 1 -1 1 -1 -1 -1 1 1 1
4 1 -1 1 1 -1 1 -1 -1 -1 1 1
5 1 1 -1 1 1 -1 1 -1 -1 -1 1
6 1 1 1 -1 1 1 -1 1 -1 -1 -1
7 -1 1 1 1 -1 1 1 -1 1 -1 -1
8 -1 -1 1 1 1 -1 1 1 -1 1 -1
9 -1 -1 -1 1 1 1 -1 1 1 -1 1
10 1 -1 -1 -1 1 1 1 -1 1 1 -1
11 -1 1 -1 -1 -1 1 1 1 -1 1 1
12 -1 -1 -1 -1 -1 -1 -1 -1 -1 -1 -1
Exemple 2 :

Générer les matrices d’expériences permettant le

criblage de 10 et 9 facteurs à deux niveaux, en
utilisant la méthode de construction par la droite
«Méthode D»

N = 12 ++ -+++---+-
- Criblage de 10 facteurs à 2 niveaux
- Facteurs à 2 niveaux, donc on peut utiliser les matrice
d’Hadamard ou Plackett et Burman
- Le nombre minimal d’expériences à réaliser est
N ≥ (k+1) = 10 +1 = 11 expériences
- Le N d’Hadamard le plus proche de 11 est N = 12
- La matrice d’expériences sera générée à partir de la
matrice d’Hadamard N = 12
- C’est un tableau contenant 12 lignes correspondant aux 12
expériences mais uniquement 10 colonnes, puisqu’on a
uniquement 10 facteurs à étudier. La colonne X11 sera
supprimée.
 Construction de la matrice d’Hadamard
N = 12 par la Droite :

N°Exp X1 X2 X3 X4 X5 X6 X7 X8 X9 X10 X11

1 1 1 -1 1 1 1 -1 -1 -1 1 -1
2 -1 1 1 -1 1 1 1 -1 -1 -1 1
3 1 -1 1 1 -1 1 1 1 -1 -1 -1
4 -1 1 -1 1 1 -1 1 1 1 -1 -1
5 -1 -1 1 -1 1 1 -1 1 1 1 -1
6 -1 -1 -1 1 -1 1 1 -1 1 1 1
7 1 -1 -1 -1 1 -1 1 1 -1 1 1
8 1 1 -1 -1 -1 1 -1 1 1 -1 1
9 1 1 1 -1 -1 -1 1 -1 1 1 -1
10 -1 1 1 1 -1 -1 -1 1 -1 1 1
11 1 -1 1 1 1 -1 -1 -1 1 -1 1
12 -1 -1 -1 -1 -1 -1 -1 -1 -1 -1 -1
 Construction de la matrice d’expériences pour 10
facteurs à 2 niveaux :

N°Exp X1 X2 X3 X4 X5 X6 X7 X8 X9 X10 X11

1 1 1 -1 1 1 1 -1 -1 -1 1 -1
2 -1 1 1 -1 1 1 1 -1 -1 -1 1
3 1 -1 1 1 -1 1 1 1 -1 -1 -1
4 -1 1 -1 1 1 -1 1 1 1 -1 -1
5 -1 -1 1 -1 1 1 -1 1 1 1 -1
6 -1 -1 -1 1 -1 1 1 -1 1 1 1
7 1 -1 -1 -1 1 -1 1 1 -1 1 1
8 1 1 -1 -1 -1 1 -1 1 1 -1 1
9 1 1 1 -1 -1 -1 1 -1 1 1 -1
10 -1 1 1 1 -1 -1 -1 1 -1 1 1
11 1 -1 1 1 1 -1 -1 -1 1 -1 1
12 -1 -1 -1 -1 -1 -1 -1 -1 -1 -1 -1
Pour le criblage de 9 facteurs à deux niveaux, on adapte la
même démarche

- Le nombre d’expériences minimal est N ≥ (9 +1) = 10

- Cette matrice sera aussi générée à partir de la matrice
d’Hadamard N = 12
- C’est un tableau avec 12 lignes correspondant au 12
expériences et 9 colonnes correspondant au 9 facteurs
étudiés. Les colonnes X10 et X11 seront supprimées.
 Construction de la matrice d’expériences pour 9
facteurs à 2 niveaux :

N°Exp X1 X2 X3 X4 X5 X6 X7 X8 X9 X10 X11

1 1 1 -1 1 1 1 -1 -1 -1 1 -1
2 -1 1 1 -1 1 1 1 -1 -1 -1 1
3 1 -1 1 1 -1 1 1 1 -1 -1 -1
4 -1 1 -1 1 1 -1 1 1 1 -1 -1
5 -1 -1 1 -1 1 1 -1 1 1 1 -1
6 -1 -1 -1 1 -1 1 1 -1 1 1 1
7 1 -1 -1 -1 1 -1 1 1 -1 1 1
8 1 1 -1 -1 -1 1 -1 1 1 -1 1
9 1 1 1 -1 -1 -1 1 -1 1 1 -1
10 -1 1 1 1 -1 -1 -1 1 -1 1 1
11 1 -1 1 1 1 -1 -1 -1 1 -1 1
12 -1 -1 -1 -1 -1 -1 -1 -1 -1 -1 -1
