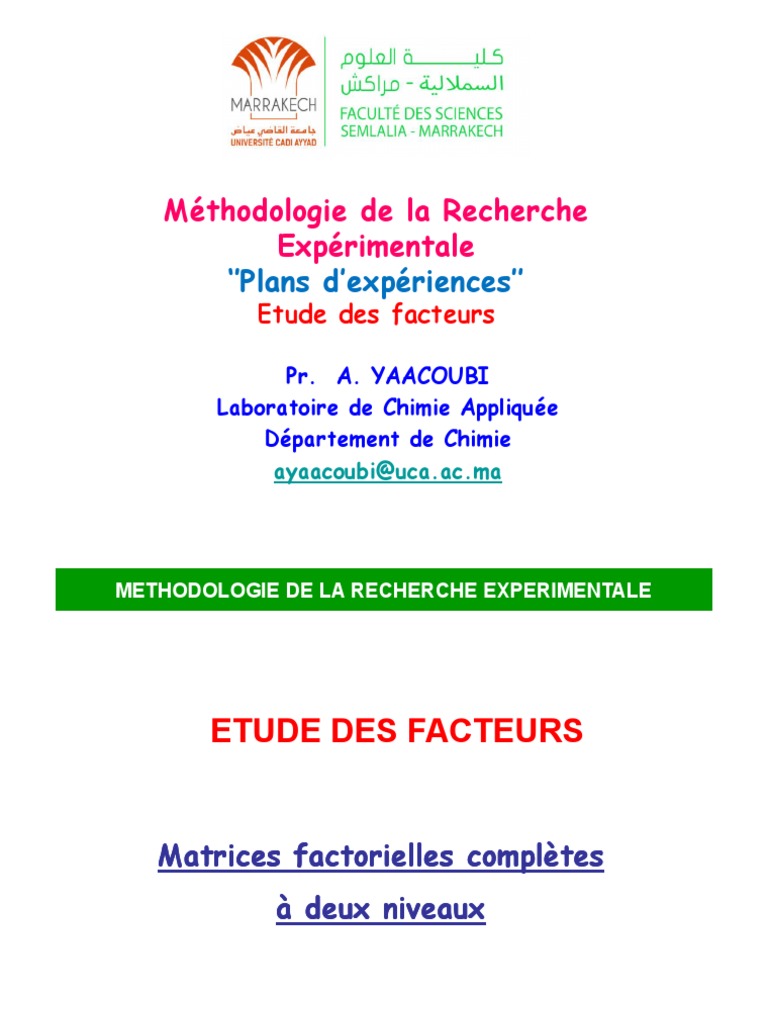

Méthodologie de la Recherche

Expérimentale
‘’Plans d’expériences’’
Etude des facteurs

Pr. A. YAACOUBI
Laboratoire de Chimie Appliquée
Département de Chimie
ayaacoubi@uca.ac.ma
METHODOLOGIE DE LA RECHERCHE EXPERIMENTALE

ETUDE DES FACTEURS

Matrices factorielles complètes

à deux niveaux
 ETUDE DES FACTEURS

Etudier les facteurs retenus d'une

façon plus fine : interactions possibles
entre les différents facteurs.

Connaître les effets principaux et les effets

d’interaction
 N X1 X2

Matrice d’expériences 1 - -

factorielles 22 : 2 + -

3 - +

4 + +

k=2 22 = 4 expériences
 Matrice d’expériences 23 :

N X1 X2 X3

1 - - -

2 + - -

3 - + - k=3

4 + + - 23 = 8 expériences

5 - - +

6 + - +

7 - + +

8 + + +
 Matrice d’expériences 24 :

N X1 X2 X3 X4 N X1 X2 X3 X4

1 - - - - 9 - - - +

2 + - - - 10 + - - +

3 - + - - 11 - + - +

4 + + - - 12 + + - +

5 - - + - 13 - - + +

6 + - + - 14 + - + +

7 - + + - 15 - + + +

8 + + + - 16 + + + +
N° X0 X1 X2 X1X2 Y
1 1 -1 -1 1 y1 y1 = b0 - b1 - b2
2 1 1 -1 -1 y2 y2 = b0 + b1 - b2
3 1 -1 1 -1 y3 y3 = b0 - b1 + b2
4 1 1 1 1 y4 y4 = b0 + b1 + b2

L0 = (+y1 + y2 + y3 + y4) / 4 = b0
L1 = (-y1 + y2 - y3 + y4) / 4 = b1
L2 = (-y1 - y2 + y3 + y4) / 4 = b2
 Les effets des facteurs Ui et Uj sont dits
indépendants si l’effet du facteur Ui ne dépend
pas de la valeur prise par le facteur Uj

Les effets des facteurs Ui et Uj sont dits

dépendants si l’effet du facteur Ui dépend
de la valeur prise par le facteur Uj
 +1 X2
y3 y4 X2 = + 1
b1+ = ( y4 – y3 ) / 2

X1
-1 +1

b1- = ( y2 – y1 ) / 2
y1 y2 X2 = - 1
-1
Si les effets de X1 et X2 sont indépendants
Alors

b1 + = b1 - b1 + - b1 - = 0 b1+ - b1- = ( y4 – y3 ) / 2 - ( y2 – y1 ) / 2

Sinon

b1 + = b1 - b1 + - b1 - = 0 b1+ - b1- = ( y4 - y3 - y2 + y1 ) / 2
{Fin-Si}
N° X0 X1 X2 X1X2 Y
1 1 -1 -1 1 y1 y1 = b0 - b1 - b2 + b12
2 1 1 -1 -1 y2 y2 = b0 + b1 - b2 - b12
3 1 -1 1 -1 y3 y3 = b0 - b1 + b2 - b12
4 1 1 1 1 y4 y4 = b0 + b1 + b2 + b12

L0 = (+y1 + y2 + y3 + y4) / 4 = b0
L1 = (-y1 + y2 - y3 + y4) / 4 = b1
L2 = (-y1 - y2 + y3 + y4) / 4 = b2
L3 = (+y1 - y2 - y3 + y4) / 4 = b12

b12 : effet d’interaction

 N° X0 X1 X2 X1X2 Y
Deux facteurs à 2 niveaux
1 1 -1 -1 1 y1
2 1 1 -1 -1 y2
Matrice des effets :
3 1 -1 1 -1 y3
4 1 1 1 1 y4

4 combinaisons linéaires indépendantes Lj

4 Effets  b0, b1, b2, b12

N X0 X1 X2 X3 X1X2 X1X3 X2X3 X1X2 X3 M
a
t
1 + - - - + + + - r
2 + + - - - - + + i
c
3 + - + - - + - + e
4 + + + - + - - -
d
5 + - - + + - - + e
6 + + - + - + - - s
7 + - + + - - + -
e
8 + + + + + + + + f
f
8 combinaisons linéaires indépendantes Lj e
t
8 Effets  b0, b1, b2, b3, b12, b13, b23, b123 s
 Matrice factorielle 24

16 combinaisons linéaires indépendantes Lj

16 Effets

b0
b1 , b2 , b3 , b4
b12, b13, b23, b14, b24, b34

b123, b124, b134, b234

b1234
 Matrice factorielle 25 = 32 expériences

32 combinaisons linéaires Lj 32 Effets

b0

b1, b2, b3, b4, b5,

b12, b13, b23, b14, b24, b34, b15, b25, b35, b45,

b123, b124, b134, b234, b125, b135, b145, b235, b245, b345,

b1234, b1235, b1245, b1345, b2345,

b12345
 Effets principaux et effets d’interaction :

b0 terme constant

bi effet principal

bij effet d’interaction du premier ordre

bijm effet d’interaction du deuxième ordre

bijmt effet d’interaction du troisième ordre

Exemple 1

A + B C

Domaine Expérimental

FACTEURS Niv (-) Niv (+)

U1 A A1 A2
U2 B B1 B2

Réponse expérimentale

1 : rendement (%)
Matrice d’expériences 22 Plan d’expérimentation

N X1 X2 N U1 U2

1 - - 1 A1 B1
2 + - 2 A2 B1
3 - + 3 A1 B2
4 + + 4 A2 B2
Plan d’expérimentation

N U1 U2 Rdt %

1 A1 B1 30
2 A2 B1 50
3 A1 B2 60
4 A2 B2 80

Réponse expérimentale
Matrice des effets
N° X0 X1 X2 X1X2 Y
1 1 -1 -1 1 y1 y1 = b0 - b1 - b2 + b12
2 1 1 -1 -1 y2 y2 = b0 + b1 - b2 - b12
3 1 -1 1 -1 y3 y3 = b0 - b1 + b2 - b12
4 1 1 1 1 y4 y4 = b0 + b1 + b2 + b12

L0 = (+y1 + y2 + y3 + y4) / 4 = b0
L1 = (-y1 + y2 - y3 + y4) / 4 = b1
L2 = (-y1 - y2 + y3 + y4) / 4 = b2
L3 = (+y1 - y2 - y3 + y4) / 4 = b12
N° X0 X1 X2 X1X2 Y
1 1 -1 -1 1 30 y1 = b0 - b1 - b2 + b12
2 1 1 -1 -1 50 y2 = b0 + b1 - b2 - b12
3 1 -1 1 -1 60 y3 = b0 - b1 + b2 - b12
4 1 1 1 1 80 y4 = b0 + b1 + b2 + b12

L0 = (+y1 + y2 + y3 + y4) / 4 = b0 = 55
L1 = (-y1 + y2 - y3 + y4) / 4 = b1 = 10
L2 = (-y1 - y2 + y3 + y4) / 4 = b2 = 15
L3 = (+y1 - y2 - y3 + y4) / 4 = b12 = 0
Diagramme d'interaction : Facteur A / Facteur B

RETOUR
Exemple 2

A + B C

Domaine Expérimental

FACTEURS Niv (-) Niv (+)

U1 Température (°C) 40 60
U2 Durée de réaction 1 2

Réponse expérimentale

1 : rendement (%)
Matrice d’expériences 22 Plan d’expérimentation

N X1 X2 N U1 U2

1 - - 1 40 °C 1h
2 + - 2 60 °C 1h
3 - + 3 40 °C 2h
4 + + 4 60 °C 2h
Plan d’expérimentation

N U1 U2 Rdt %

1 40 °C 1h 17
2 60 °C 1h 43
3 40 °C 2h 65
4 60 °C 2h 35

Réponse expérimentale
Matrice des effets
N° X0 X1 X2 X1X2 Y
1 1 -1 -1 1 y1 y1 = b0 - b1 - b2 + b12
2 1 1 -1 -1 y2 y2 = b0 + b1 - b2 - b12
3 1 -1 1 -1 y3 y3 = b0 - b1 + b2 - b12
4 1 1 1 1 y4 y4 = b0 + b1 + b2 + b12

L0 = (+y1 + y2 + y3 + y4) / 4 = b0
L1 = (-y1 + y2 - y3 + y4) / 4 = b1
L2 = (-y1 - y2 + y3 + y4) / 4 = b2
L3 = (+y1 - y2 - y3 + y4) / 4 = b12
N° X0 X1 X2 X1X2 Y
1 1 -1 -1 1 17 y1 = b0 - b1 - b2 + b12
2 1 1 -1 -1 43 y2 = b0 + b1 - b2 - b12
3 1 -1 1 -1 65 y3 = b0 - b1 + b2 - b12
4 1 1 1 1 35 y4 = b0 + b1 + b2 + b12

L0 = (+y1 + y2 + y3 + y4) / 4 = b0 = 40
L1 = (-y1 + y2 - y3 + y4) / 4 = b1 = -1
L2 = (-y1 - y2 + y3 + y4) / 4 = b2 = 10
L3 = (+y1 - y2 - y3 + y4) / 4 = b12 = - 14
Diagramme d'interaction : Température / Durée de réaction

RETOUR
