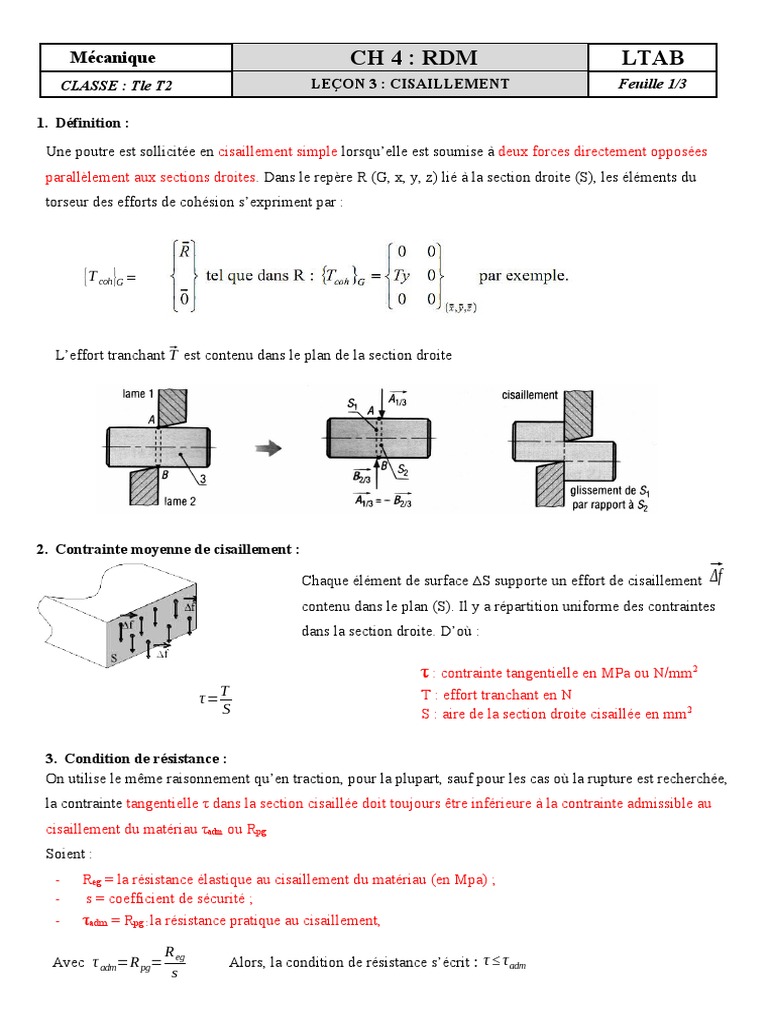

Mécanique CH 4

: RDM LTAB
CLASSE : Tle T2 LEÇON 3 : CISAILLEMENT Feuille 1/3

1. Définition :
Une poutre est sollicitée en cisaillement simple lorsqu’elle est soumise à deux forces directement opposées
parallèlement aux sections droites. Dans le repère R (G, x, y, z) lié à la section droite (S), les éléments du
torseur des efforts de cohésion s’expriment par :

{T coh }G =

L’effort tranchant ⃗
T est contenu dans le plan de la section droite

2. Contrainte moyenne de cisaillement :

Chaque élément de surface S supporte un effort de cisaillement

⃗
Δf
contenu dans le plan (S). Il y a répartition uniforme des contraintes
dans la section droite. D’où :

τ : contrainte tangentielle en MPa ou N/mm2

T T : effort tranchant en N
τ=
S S : aire de la section droite cisaillée en mm2

3. Condition de résistance :
On utilise le même raisonnement qu’en traction, pour la plupart, sauf pour les cas où la rupture est recherchée,
la contrainte tangentielle τ dans la section cisaillée doit toujours être inférieure à la contrainte admissible au
cisaillement du matériau τadm ou Rpg
Soient :
- Reg = la résistance élastique au cisaillement du matériau (en Mpa) ;
- s = coefficient de sécurité ;
- τadm = Rpg : la résistance pratique au cisaillement,
R eg
Avec τ adm=R pg=   Alors, la condition de résistance s’écrit : τ ≤ τ adm
s
 Mécanique CH 4 : RDM LTAB
CLASSE : Tle T2 LEÇON 3 : CISAILLEMENT Feuille 2/3

Matériaux Relation Reg = f(Re)

Aciers doux (Re  270 MPa) Alliages Aluminium Reg = 0,5 × Re
Aciers mi-durs 320  Re  500 MPa Reg = 0,7 × Re
Aciers durs (Re  600 MPa) Fontes Reg = 0,8 × Re

4. Déformation :
Dans le cas du cisaillement, les déformations sont caractérisées par un glissement des sections droites les unes
par rapport aux autres. Le glissement est mesuré par l’angle  (gamma)
appelé angle de glissement (unité : radian).
Lorsque les déformations sont élastiques, la contrainte de cisaillement τ
est proportionnelle à l’angle de glissement 
E
Autrement dit : τ =G . γ avec G=
[ 2 ( 1+ υ ) ]
τ : contrainte de cisaillement ;
γ : angle de glissement ;
G : module d’élasticité transversal ;
ν : coefficient de poisson (nu) ;
E : module d’élasticité longitudinal ;
Remarque :
Si on a plusieurs sections droites cisaillées S sera égal à la somme des surfaces des sections droites cisaillées.

Exemple de pieces cisaillees

Section sollicitée au cisaillement 2 sections sollicitées

Application :
 Mécanique CH 4 : RDM LTAB
CLASSE : Tle T2 LEÇON 3 : CISAILLEMENT Feuille 3/3

La liaison pivot entre 1 et 2 est réalisée par l’intermédiaire d’un axe cylindrique 3. Dans les deux cas, l’action
exercée par 1 est F=10 000 daN. Les axes 3 sont réalisés dans le même acier telle que Rpg=50Mpa.
Déterminons et comparons les diamètres d1 et d2 des deux solutions.
