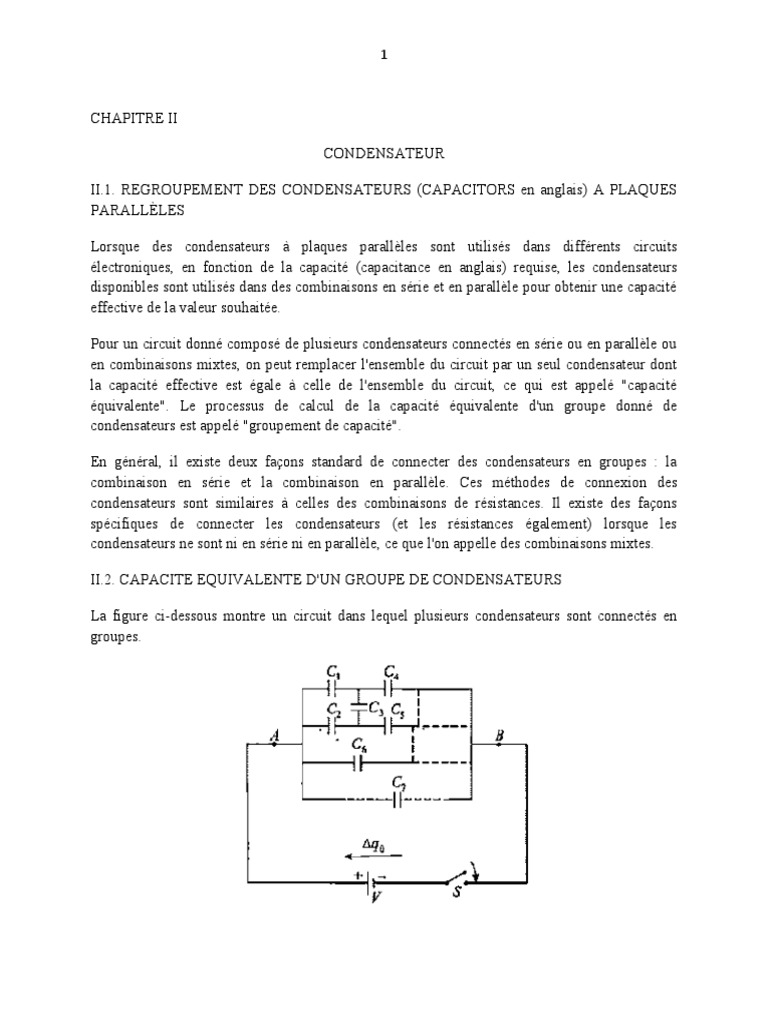

CHAPITRE II

CONDENSATEUR

II.1. REGROUPEMENT DES CONDENSATEURS (CAPACITORS en anglais) A PLAQUES

PARALLÈLES

Lorsque des condensateurs à plaques parallèles sont utilisés dans différents circuits
électroniques, en fonction de la capacité (capacitance en anglais) requise, les condensateurs
disponibles sont utilisés dans des combinaisons en série et en parallèle pour obtenir une capacité
effective de la valeur souhaitée.

Pour un circuit donné composé de plusieurs condensateurs connectés en série ou en parallèle ou

en combinaisons mixtes, on peut remplacer l'ensemble du circuit par un seul condensateur dont
la capacité effective est égale à celle de l'ensemble du circuit, ce qui est appelé "capacité
équivalente". Le processus de calcul de la capacité équivalente d'un groupe donné de
condensateurs est appelé "groupement de capacité".

En général, il existe deux façons standard de connecter des condensateurs en groupes : la

combinaison en série et la combinaison en parallèle. Ces méthodes de connexion des
condensateurs sont similaires à celles des combinaisons de résistances. Il existe des façons
spécifiques de connecter les condensateurs (et les résistances également) lorsque les
condensateurs ne sont ni en série ni en parallèle, ce que l'on appelle des combinaisons mixtes.

II.2. CAPACITE EQUIVALENTE D'UN GROUPE DE CONDENSATEURS

La figure ci-dessous montre un circuit dans lequel plusieurs condensateurs sont connectés en
groupes.
 2

Ces condensateurs peuvent être connectés en série, en parallèle ou en combinaison mixte et ce

groupe de condensateurs aux bornes A et B est connecté à une batterie par l'intermédiaire d'un
interrupteur (switch) S. Lorsque l'interrupteur est fermé, une charge ∆ qO circule dans la batterie
pour charger les condensateurs du groupe. Dans cette situation, si tout le groupe de
condensateurs aux bornes A et B est remplacé par un seul condensateur, comme le montre la
figure ci-dessous, de sorte que dans cette situation également, lorsque l'interrupteur est fermé, la
batterie fournit la même charge ∆ qO pour charger ce seul condensateur, la capacité de ce
condensateur unique est appelée "capacité équivalente" du groupe initial aux bornes A et B du
circuit. On parle de capacité équivalente parce que pour la batterie, ce condensateur unique se
comporte de manière identique à celle du groupe, car en fermant l'interrupteur jusqu'à l'obtention
d'un état stable, la batterie effectue la même quantité de travail pour le charger. La capacité du
condensateur unique qui remplace le groupe est désignée par C eq.

Ainsi, la charge qui traverse la batterie lors de la charge complète de tous les condensateurs du
groupe est donnée par l’expression :

∆ qO
∆ qO=Ceq V ⟹ Ceq =
V

Ainsi, la capacité équivalente de tout groupe de condensateurs peut être calculée en connectant
une batterie à travers la combinaison et en prenant le rapport de la charge passant par la batterie à
la différence de potentiel de la batterie comme indiqué dans l'équation ci-haut.

II.3. COMBINAISON PARALLÈLE DE CONDENSATEURS

Lorsque deux condensateurs ou plus sont connectés de telle sorte que toutes les plaques d'un côté
des condensateurs sont connectées ensemble et que toutes les autres plaques des condensateurs
sont également connectées ensemble, on dit que tous ces condensateurs sont en combinaison
parallèle.
 3

La figure ci-dessous montre trois condensateurs à plaques parallèles ayant des capacités C 1, C 2
and C 3 connectés en combinaison parallèle aux bornes A et B sur lesquelles une batterie est
connectée par l'intermédiaire d'un interrupteur S, comme indiqué.

Pour calculer la capacité équivalente de cette combinaison aux bornes A et B, on ferme

l'interrupteur S, après quoi la différence de potentiel entre les bornes A et B devient V en raison
de la connexion avec la batterie. Comme les trois condensateurs sont connectés aux bornes A et
B, la différence de potentiel entre tous ces condensateurs devient V et, en régime permanent, la
charge sur les plaques de ces condensateurs est la suivante :

q 1=C1 V ; q 2=C 2 V ; q 3=C 3 V

La figure ci-dessous montre le circuit en régime permanent et pour atteindre cet état, nous
pouvons voir que la batterie a fourni une charge totale q 1+ q2 +q 3 aux plaques gauches des trois
condensateurs ; par conséquent, à la fermeture de l'interrupteur, la charge totale transportée par la
batterie est donnée comme suit :

∆ qO=q1 +q 2+ q3=C 1 V + C2 V +C3 V =( C 1 +C2 +C 3 ) V

 4

La figure ci-dessous montre la capacité équivalente du circuit précédent dans lequel, lorsqu’on
ferme l'interrupteur, la batterie fournit la même quantité de charge.

La capacité équivalente de ce circuit peut donc être donnée comme suit

∆ qO q1 +q 2 +q3 C1 V +C 2 V +C 3 V ( C 1+C 2 +C3 ) V

C eq= = = = =C 1+ C2 +C 3
V V V V

L'équation ci-dessus donne la capacité équivalente de trois condensateurs connectés en parallèle,

qui est la somme des capacités des condensateurs individuels. Cette équation peut être
généralisée à n'importe quel nombre de condensateurs : la capacité équivalente de tous les
condensateurs connectés en parallèle est donnée par la somme des capacités de tous les
condensateurs individuels.

II.4. COMBINAISON EN SERIE DE CONDENSATEURS

Lorsque deux condensateurs ou plus sont connectés de telle sorte qu'une plaque d'un
condensateur est connectée à une plaque d'un deuxième condensateur et que la deuxième plaque
 5

de ce condensateur est connectée à une plaque d'un troisième condensateur et ainsi de suite, on
dit que tous ces condensateurs sont combinés en série.

La figure ci-dessous montre trois condensateurs à plaques parallèles ayant des capacités C 1, C 2 et
C 3 connectés en série aux bornes A et B, sur lesquelles une batterie est connectée par
l'intermédiaire d'un interrupteur S, comme indiqué.

Pour calculer la capacité équivalente de cette combinaison aux bornes A et B, nous fermons
l'interrupteur S, après quoi la différence de potentiel entre les bornes A et B devient V en raison
de la connexion avec la batterie. On considère que la batterie fournit une charge q à cette
combinaison alors toute la charge q sera déposée sur la plaque gauche du condensateur C 1 à
cause de laquelle sur l'autre plaque de C 1 une charge −q est induite et comme cette plaque est
connectée à une plaque de C 2, elle gagnera une charge opposée +q comme la section du circuit
montrée dans la figure ci-dessous par la ligne pointillée entourant le point M est isolée du circuit
et sa charge totale doit être zéro. Une telle section dans un circuit capacitif est appelée "nœud".
En raison d'un autre nœud du circuit au point N entre les condensateurs C 2 et C 3, les mêmes
charges +q et −q apparaîtront sur les plaques de ce second nœud. Ainsi, sur tous les
condensateurs connectés en série, les charges sont toujours égales en régime permanent.

Note : Il est important de réaliser que la pile n’est en contact qu’avec les fils reliés aux armatures
A et C '. Cela est le cas quel que soit le nombre de condensateurs reliés en série. Ainsi, la pile va
faire passer des charges de l’armature A à l’armature C '. Mais les armatures A' , B, B' et C vont
acquérir des charges induites qui doivent être de même grandeur et de signes opposés
 6

puisqu’elles font partie d’un même conducteur sur lequel la charge totale est nulle. Par
conséquent, dans une association en série, la quantité de charge Q est la même sur chaque
condensateur.

Ainsi, à partir de l'état initial non chargé de tous les condensateurs lorsque l'interrupteur est
fermé, la batterie transfère une charge q de la plaque droite de C 3 à la plaque gauche de C 1, ce
qui permet à la plaque droite de C 3 d'obtenir une charge −q et à la plaque gauche de C 1 d'obtenir
une charge +q , et toutes les autres plaques du circuit obtiendront alternativement des charges +q
et −q , comme expliqué ci-dessus.

Comme les trois condensateurs sont connectés aux bornes des armatures A et C ', la charge sur
tous ces condensateurs sera la même, ce qui nous permet de calculer la différence de potentiel à
travers chaque condensateur comme suit :

q q q
V 1= ;V = ;V =
C1 2 C2 3 C3

Dans le circuit ci-dessus illustré à la figure ci-haut, on peut écrire les équations suivantes des
différences de potentiel

q q q
V A −V C = ; V −V D = ; V D−V B=
C1 C C2 C3

En additionnant les trois équations ci-dessus, on obtient :

q q q
( 1 1 1
)
( V A −V C ) + ( V C −V D ) + ( V D−V B ) = C + C + C ⟹ V A −V B =q C + C + C =V ⟹ q= 1
1 2 3 1 2 3
V
1 1
+ +
C 1 C2 C 3

La figure précédente montre le circuit en régime permanent et pour atteindre cet état, nous
pouvons voir que la batterie a fourni une charge totale q à la plaque gauche du condensateur C 1;
par conséquent, en fermant l'interrupteur, la charge totale transportée par la batterie ∆ qO est
donnée par l'équation ci-après :

V
∆ qO=q=
1 1 1
+ +
C1 C 2 C 3

La figure ci-dessous montre la capacité équivalente de la figure précédente dans laquelle, lorsque
nous fermons l'interrupteur, la batterie fournira la même quantité de charge ; la capacité
équivalente de ce circuit peut donc être donnée comme suit :
 7

∆ qO 1 1 1 1 1
C eq= = ⟹ = + +
V 1 1 1 C eq C1 C 2 C3
+ +
C 1 C2 C 3

L'équation précédente donne la capacité équivalente de trois condensateurs connectés en série,

qui est la réciproque de la somme des réciproques des capacités des trois condensateurs
individuels. Cette équation peut être généralisée à n'importe quel nombre de condensateurs,
comme indiqué dans cette équation.

En se basant sur les cas de combinaison en série et en parallèle de condensateurs à plaques

parallèles que nous avons examinés ci-dessus et en analysant les équations C eq=C 1 +C2 +C 3 et
1 1 1 1
= + + , on peut affirmer qu'en connectant des condensateurs en parallèle, la capacité
Ceq C 1 C2 C 3
équivalente est supérieure à chaque capacité individuelle des condensateurs connectés et que
dans la combinaison en série de condensateurs, la capacité équivalente est inférieure à chaque
capacité individuelle des condensateurs connectés.

II.5. COMBINAISON DE N CONDENSATEURS IDENTIQUES

Lorsque N condensateurs identiques ayant chacun une capacité C sont connectés en parallèle
comme le montre la figure ci-dessous, la capacité équivalente de la combinaison peut être
donnée comme suit :

C eq=NC

Dans la figure ci-dessus, comme tous les condensateurs sont connectés en parallèle, lorsqu'on
applique une différence de potentiel V aux bornes A et B, la différence de potentiel entre tous les
condensateurs sera identique et égale à V . La charge en régime permanent sur chaque
condensateur dans cette situation sera q=CV et pour la capacité équivalente du groupe ci-dessus,
la charge totale sur le condensateur équivalent est considérée comme étant Nq .
 8

Comme ci-dessus, lorsque N condensateurs identiques sont connectés en série comme le montre
la figure ci-dessous.

La capacité équivalente peut être donnée par l'équation ci-après :

C
C eq=
N
 9

Si, dans le cas ci-dessus, on applique une différence de potentiel V entre les bornes A et B, alors
tous les condensateurs en série seront chargés à la même charge q , qui peut également être
considérée comme la charge sur le condensateur équivalent et qui est donnée par l'équation
suivante

C
q= V
N
Ainsi, la différence de potentiel entre chaque condensateur en série peut être donnée comme suit

V
V eac h=
N

II.6. DISTRIBUTION DE POTENTIEL DANS UNE COMBINAISON EN SERIE

La figure ci-dessous montre deux condensateurs connectés en série et connectés à une batterie de
tension V .

Dans cet état, la capacité équivalente aux bornes A et B est :

C1 C 2
C eq=
C 1+C 2

Lorsque l'interrupteur est fermé dans le circuit ci-dessus, la batterie fournit une charge q qui est
donnée comme suit :

C1 C2 V
q=C eq V =
C 1+C 2

Comme la charge sur les deux condensateurs est la même alors les différences de potentiel V 1 et
V 2 entre les deux condensateurs peuvent être données comme suit :
 10

C1C2V
q C1 +C 2 C1 C2 V 1 C 2 V et
V 1= = = =
C1 C1 C1 +C 2 C1 C1 +C 2

C1 C2 V
q C1 +C 2 C1 C2 V 1 C1 V
V 2= = = =
C2 C2 C 1+C 2 C2 C1 +C 2

D'après les équations ci-dessus, on voit que dans une combinaison en série, le potentiel est
distribué sur les condensateurs dans le rapport inverse de :

V 1 C2
=
V 2 C1

EXERCICES

1). A partir de la figure ci-dessous, trouver la valeur de la capacité C si la capacité équivalente

entre les points A et B est 1 μF . Toutes les capacités sont en microfarads.

2). Calculer la capacité équivalente au circuit ci-dessous, vu des points A et B. on donne :

C 1=15 nF ; C 2=33 nF ; C 3=4,7 nF ; C 4=22 nF ; C 5=10 nF

3). Pour le circuit de la figure ci-dessous, les capacités des condensateurs sont C 1=12,0 μF ,
C 2=6,00 μF et C 1=8,00 μF . Les condensateurs sont branchés à une source de f.é.m. E=120V .
 11

a. Quelle est la capacité équivalente du circuit ?

b. Quelle est l’énergie électrique emmagasinée dans le circuit complet ?

c. Calculez la charge de chaque condensateur.

d. Quelle est la différence de potentiel aux bornes de chaque condensateur ?

e. Calculez l’énergie emmagasinée sur chaque condensateur

4). Pour le circuit de la figure ci-dessous (où C 1=6 μF , C 2=1 μF , C 3=3 μF et C 4=12 μF ),
déterminer la charge et la différence de potentiel pour chaque condensateur.

5). Deux condensateurs de capacités C 1=2 µ F et C 2=8 µ F sont connectés en série et la

combinaison résultante est connectée à une batterie de 300 V . Calculer la charge, la potentiel de
différence et l’énergie emmagasinée dans chaque condensateur.
