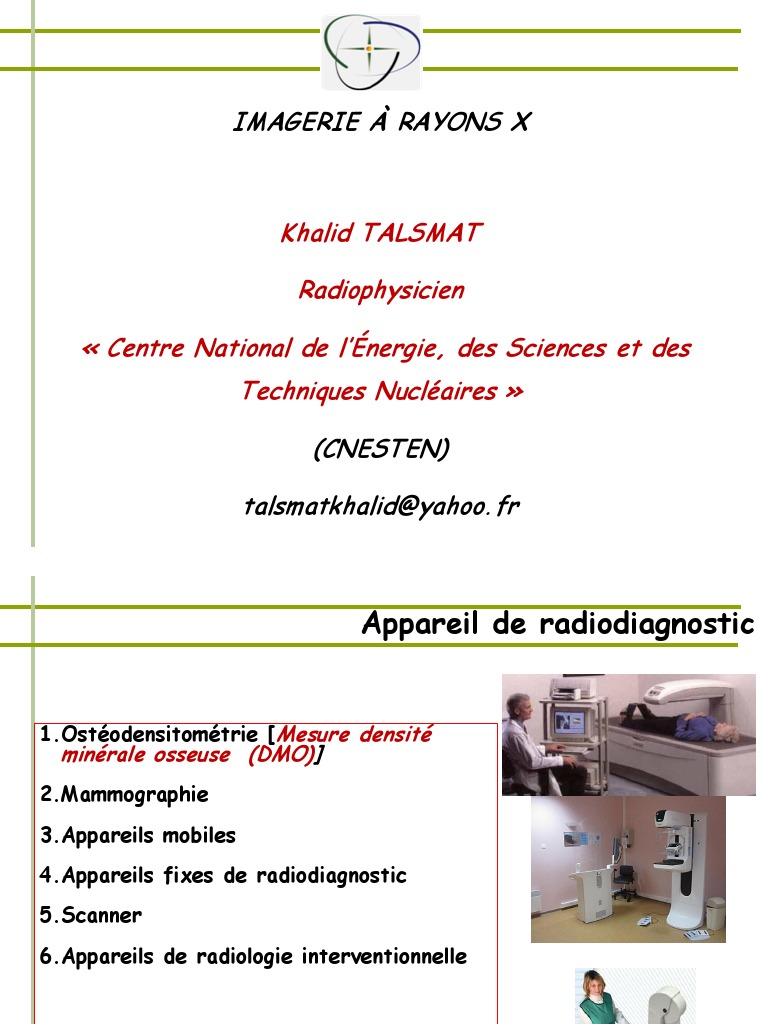

IMAGERIE À RAYONS X

Khalid TALSMAT

Radiophysicien

« Centre National de l’Énergie, des Sciences et des

Techniques Nucléaires »

(CNESTEN)

talsmatkhalid@yahoo.fr

DRPH/SDI/LEDI
 Appareil de radiodiagnostic

1.Ostéodensitométrie [Mesure densité

minérale osseuse (DMO)]
2.Mammographie
3.Appareils mobiles
4.Appareils fixes de radiodiagnostic
5.Scanner
6.Appareils de radiologie interventionnelle

DRPH/SDI/LEDI
 Exemple d’une Chaine d’imagerie à Rayons X

Source de rayons X

Dispositif de compression

Potter ou Bucky
(capteurs plan ou ERLM)
Bâti

Pédale de compression
DRPH/SDI/LEDI
Chaine d’imagerie à Rayons X: Chaine analogique

L’appareil

La
L’environnement
chambre
de lecture
noire

La machine
Les
à
récepteurs
développer
DRPH/SDI/LEDI
Chaine d’imagerie à Rayons X: Chaine numérique

L’appareil

L’environnement
de lecture
X La
chambre
noire

Les
récepteurs
à
X
La machine

développer
DRPH/SDI/LEDI
 Exemple d’une Chaine d’imagerie à Rayons X
Analogique Numérique

• Besoin d’un film  Image directement sur

monocouche dossier
• Image 2D  Possibilité d’image 3 D

DRPH/SDI/LEDI
 Matériel d'imagerie utilisant les rayons X
Générateur de RX :

Il est constitué:
 d'une part du tube radiogène,
 et d'autre part de l'alimentation électrique de celui-ci.

Le langage courant, associe au terme de

générateur l'ensemble des éléments qui
agissent sur l'alimentation électrique et
dissocie le tube radiogène.

DRPH/SDI/LEDI
 Matériel d'imagerie utilisant les rayons X
Rôle du Générateur de Rayons X

 Redresser le courant alternatif en un courant continu,

 Appliquer sur le tube une haute tension,
 Chauffer la cathode du tube (filament) afin d’obtenir l’intensité désirée
dans le tube RX,
 Déterminer le temps d’application de la HT sur le tube, c’est-à-dire
l’exposition (1 ms à 10 s),
 Assurer la sécurité du tube en vérifiant que les valeurs de la HT, de
l’intensité, du temps d’exposition sont acceptables pour le tube,

Il existe d’autres fonctions auxiliaires telles que

l’alimentation du moteur d’anode des tubes à
anode tournante, choix d'une utilisation (cinéma,
avec ou sans grille, exposeur automatique)
DRPH/SDI/LEDI
 Matériel d'imagerie utilisant les rayons X
Choix d’un générateur de Rayons X

Le prix d’achat et le type d’alimentation sont prédominants ; cependant

d’autres facteurs ont une influence sur le choix d’un générateur:

Performances et techniques radiologiques

Elles dépendent énormément des techniques radiologiques:
 radiovasculaire : le besoin de puissance impose un générateur
triphasé ;
 radiocardiologie: la fréquence élevée des expositions nécessite une
coupure sur le secondaire ;
 radiopédiatrie : les temps de pose très brefs (milliseconde) et une
grande souplesse impliquent un générateur haut de gamme couplé à
un exposeur automatique spécifique.
 Cas des appareils mobiles: courant de faible puissance(220V & 10A)
DRPH/SDI/LEDI
 Rappel:
domaines d'intervention de la radiologie
interventionnelle
Actuellement, la radiologie interventionnelle concerne plusieurs
domaines médicaux comme :
la cancérologie : radiologie interventionnelle oncologique
la cardiologie : coronarographie
la pathologie vasculaire : radiologie interventionnelle vasculaire
la gastro-entérologie : radiologie interventionnelle abdominale
l'ostéo-articulaire : radiologie interventionnelle ostéoarticulaire
l'urologie : radiologie interventionnelle urologique
la gynécologie : radiologie interventionnelle gynécologique
la sénologie : radiologie interventionnelle sénologique
la pathologie thoracique : radiologie interventionnelle thoracique
la pédiatrie : radiologie interventionnelle pédiatrique
la neurologie : neuroradiologie interventionnelle
DRPH/SDI/LEDI
 Rappel:
Types de générateurs

Il existe en radiologie 3 type de générateurs:

 Générateurs monophasés
 Générateurs triphasés
Générateur à haute fréquence

DRPH/SDI/LEDI
 Rappel:
Types de générateurs

 Générateurs monophasés:
 Ils sont réservés aux tubes de très faible puissance,
d'emploi limité tels que les tubes de radiologie
dentaire:
 la proportion de rayons mous y est grande, d'où la
nécessité d'une filtration importante (2mm Al).

- Les prises utilisées couramment possèdent 2 fils : 1 fil de phase et un neutre (et
un fil de terre) et fonctionne avec un courant alternatif monophasé (1 seule phase).
-un fil conduit le courant pendant un premier demi cycle puis c’est au tour de
l’autre fil de conduire le courant dans le sens contraire et toujours du négatif vers
le positif.
- En général, le générateur et le tube sont enfermés dans un seul et même bloc
DRPH/SDI/LEDI
 Rappel:
Types de générateurs

 Générateurs triphasés:
 Ils possèdent une puissance instantanée bien
supérieure mais présentent plusieurs inconvénients:
 le courant redressé présente encore quelques
oscillations et la tension n'est pas rigoureusement
constante
 leur encombrement est important

DRPH/SDI/LEDI
 Rappel:
Types de générateurs

 Générateurs triphasés:
 Ils possèdent une puissance instantanée bien
supérieure mais présentent plusieurs inconvénients:
 le courant redressé présente encore quelques
oscillations et la tension n'est pas rigoureusement
constante,
 leur encombrement est important.

- Avec 3 courants (triphasés) on utilise 3 transformateurs, ce qui permet un taux

d’ondulation de 13,5% au lieu des 100 % du générateur à 2 crêtes.
DRPH/SDI/LEDI
 Rappel:
Types de générateurs

 Générateurs à haute fréquence:

 Après avoir été redressé, le courant (monophasé ou
triphasé) est découpé en courtes impulsions à une
fréquence élevée.

- Il faut de la haute tension donc beaucoup de spires de cuivre et de la puissance

donc beaucoup de volume de fer et du cuivre de gros diamètre. Cela fait un gros
transformateur qui est dans l’huile pour un meilleur diélectrique. C’est très gros
très lourd et c’est cher.

DRPH/SDI/LEDI
 Comparaison des générateurs

 IL y bien sur des comparaisons en matière de prix

mais actuellement ce sont les générateurs à haute
fréquence qui s’imposent dans tous les domaines sauf
pour la radiologie dentaire intra buccale.
 On peut quand même noter que l ‘énergie du rayonnement
X d’un générateur triphasé est plus élevée que celle d’un
générateur monophasé. Par exemple si on affiche 75 KV
en monophasé ,il ne faudra que 66 KV en triphasé. Cela
s’explique par le taux d’ondulation différent entre les
appareils .Celui qui a le taux d’ondulation plus fort a des
rayons plus pénétrant .

DRPH/SDI/LEDI
 Réglage des générateurs

 3 paramètres sont réglables afin d’obtenir un cliché

correct :

 La haute tension (KV) qui détermine la qualité du

rayonnement, c’est à dire son pouvoir pénétrant et
donc va jouer sur le contraste de l’image (qualité).
 L’intensité traversant le tube à rayons X exprimée
en mA.
 L’exposition en msec.

DRPH/SDI/LEDI
 Réglage des générateurs

 Réglage 3 points: Les KV, les mA, le temps de pose

 Réglage 2 points: Les KV, les mA

 Réglage 1 point: Les KV

 Réglage 0 point: Les KV, les mA, le foyer, le choix
de la cellule, La sensibilité de la cellule & la durée de
l’exposition (fournie par la cellule)

- Le générateur haute tension va servir a mettre l’installation de radiologie sous

tension. Il va aussi servir à sélectionner sur quel statif se trouve le patient. Pour
des raisons financières un générateur est polyvalent et peut gérer plusieurs tubes
à rayons X et plusieurs statifs. Cela permet à une même salle de radiologie de
faire plusieurs types d’examens:

DRPH/SDI/LEDI
 Le tube à RX

DRPH/SDI/LEDI
 La cathode
 Spirale métallique constituée de tungstène (Z = 74) de 0,2 à 0,3
mm de section,
 Température de fusion élevée,
 Bonne conduction thermique,
 Le filament est chauffé à 2350°C par un courant électrique de
chauffage basse tension (5-10 V) et d’intensité élevée (4 à10 A),
 L’émission électronique est proportionnelle à sa surface et au carré
de l’intensité de chauffage,
 Le choix du filament dépend de la définition souhaitée de l’image
(donc de la taille du foyer optique),

DRPH/SDI/LEDI
 La cathode

• Bloc de molybdène creusé de

deux gouttières contenant les
filaments
• Empêche la déformation des
filaments lors de
l’échauffement
• Focalise les électrons vers la ou
les pistes de l’anode

DRPH/SDI/LEDI
 La cathode

DRPH/SDI/LEDI
 Le vide dans le tube

• Le tube à rayons X est constitué d’une ampoule scellée

en pyrex et vide de tout gaz (env. 10−4 Pa) , recouvert
d'une enceinte plombée.

• L’objectif du vide est de permettre un contrôle précis et

séparé du nombre et de la vitesse des électrons
accélérés,

DRPH/SDI/LEDI
 L‘anode

• Doit être suffisamment dense (Z élevé) pour favoriser la

production de RX (effet de freinage),

• Température de fusion élevée pour résister aux

températures secondaires aux interactions électroniques,

• Bonne conductrice thermique pour évacuer rapidement la

chaleur

DRPH/SDI/LEDI
 L‘anode
Anode fixe

 En cuivre (bon conducteur de chaleur),

 Contenant au centre une pastille de tungstène très dense
(Z élevé) permettant de favoriser la production des RX,
 Equipent les tubes radiologiques de faible puissance (tubes
dentaires).

DRPH/SDI/LEDI
 L‘anode
Anode tournante

 Trois parties : couple rotor-stator, axe de

transmission et disque
 Piste en tungstène-rhénium (L=3.14xD) (D : 7 à 20 cm)
 Répartition de la chaleur sur l’ensemble du disque, ce
qui favorise le refroidissement pendant la rotation
 Le changement du point d’impact des électrons est
constant et donc l’usure moindre

DRPH/SDI/LEDI
 Vieillissement du tube

 Détérioration du filament par diminution de son diamètre :

diminution du rayonnement utile et augmentation des constantes
 Métallisation interne du ballon qui devient conducteur (court-
circuit)
 Altération du disque : anode fissurée

DRPH/SDI/LEDI
 Foyer thermique & foyer optique
Foyer thermique
 Le foyer thermique ou foyer réel correspond au point d’impact
des électrons sur le disque de l’anode = source du rayonnement X,
 Ses dimensions sont déterminées par la taille du filament et
l’inclinaison de la piste du disque (angle d’anode).

DRPH/SDI/LEDI
 Foyer thermique et foyer optique
Foyer optique
Le foyer optique ou foyer virtuel correspond à la
projection géométrique du foyer thermique :

• Il est de forme carrée

• Sa taille détermine la définition de l’image
• Petit foyer (0,6 x 0,6 mm à 1x1 mm) :
extrémités
• Grand foyer (1,2x1,2 mm à 2x2 mm) : temps de
pose court,
diminution du flou cinétique. Radiologie
digestive, urinaire,
pédiatrique

DRPH/SDI/LEDI

Petit foyer
 charge thermique moindre
 Temps de pose rallongés = flou
cinétique
 Mais diminution de la pénombre
géométrique et augmentation
de la définition de l’image
Petit foyer et grand foyer
Grand foyer
 Charge thermique importante
 Permettant l’obtention de temps de
pose très courts
 Utilité pour limiter le flou cinétique
 Mais la taille de ces foyers génère un
flou géométrique néfaste à la
définition de l’image
DRPH/SDI/LEDI
Petit foyer et grand foyer

DRPH/SDI/LEDI
 Réduction du flou du rayonnement diffusé
Rayonnement diffusé provient:
 du patient
 se propage dans toutes les directions
• baisse le contraste

Collimation par diaphragme à volets plombés et cônes

localisateurs DRPH/SDI/LEDI
Réduction du flou du rayonnement diffusé

Compression
DRPH/SDI/LEDI
Réduction du flou du rayonnement diffusé

Grille antidiffusion
DRPH/SDI/LEDI
Récepteurs d’images/Détecteurs

DRPH/SDI/LEDI
Récepteurs d’images/Détecteurs

DRPH/SDI/LEDI
Récepteurs d’images/Détecteurs

DRPH/SDI/LEDI
 La filtration des RX

Les rayons X sont produits essentiellement par le

rayonnement de freinage des électrons sur l’anode le
spectre est continu.
Avantages:
 Limiter l'irradiation du patient en supprimant les
photons peu énergétiques quasiment absorbés dans le
patient par effet photoélectrique et ne participent pas
à la formation de l'image radiologique,
 Obtenir un effet plus marqué du choix optimal de kV

DRPH/SDI/LEDI
 La filtration des RX

Estimation de µ d’ atténuation massique par

photoélectrique:

DRPH/SDI/LEDI
Effet de la filtration sur le spectre des RX

DRPH/SDI/LEDI
Effet de la haute tension sur le spectre des RX

--60 kV
-- 135 kV

DRPH/SDI/LEDI
Effet des mAs sur le spectre des RX

-- 200 mAs
-- 100 mAs

DRPH/SDI/LEDI
DRPH/SDI/LEDI
 Le tube à rayons X
Un tube à RX comprend 3 éléments importants:
1. une source d’électrons (cathode),
2. une différence de potentiel,
3. une cible métallique permettant la création de RX
(anode).

 La plage de kV en mammographie 20kV à 50kV.

 La plage de kV en radiologie va de 20kV à 150kV.

 La plage des mA va de 0.1 mA à 1000 mA

 L'ordre de grandeur de la puissance est de 150kV.A

 98 à 99 % de l’énergie est dissipé sous forme de chaleur

 Un vide très poussé

DRPH/SDI/LEDI
 Les Constantes radiologiques
Constatations

 Pour une durée donnée, le produit KV x mA est constant.

 A KV constant, le produit mA x sec (mA.s) augmente avec le temps,

mais on doit diminuer l’intensité à mesure que le temps croît.
De ce fait, des temps longs nécessitent des débits (mAs) très
importants.

 Une augmentation de l’exposition est plus aisée à obtenir en

augmentant le kilovoltage plutôt que l’intensité,

DRPH/SDI/LEDI
 Les Constantes radiologiques
Les abaques de charges

* C’est une représentation graphique des variations simultanées de trois

variables.
* Sont projetées sur cet abaque les valeurs maximales admissibles d’une variable,
KV, mA ou temps en fonction d’une valeur donnée des deux autres.

Temps en secondes
DRPH/SDI/LEDI
 Les Constantes radiologiques
Principe de la charge décroissante

pendant soit

600 mA 0,05 s 30 mAs

500 mA 0,3 s 150 mAs

400 mA 1s 400 mAs

300 mA 2s 600 mAs

Selon que l'on désire radiographier un larynx (30 mAs), un abdomen de

personne mince (150 mAs) ou une colonne lombaire de profil (400 mAs) on
devrait choisir à l'avance 600, 500 ou 400 mA.

DRPH/SDI/LEDI
 Tube à rayons X

Composition de la cathode:

D’un ou deux filaments permettant de créer une source d’électrons

 D’une pièce de concentration (ou de focalisation) qui accueille et

maintient en place le ou les filaments

DRPH/SDI/LEDI
 Tube à rayons X

Composition de l’anode

 D’un matériau suffisamment dense (Z élevé) pour favoriser la

production de RX (effet de freinage)

 Température de fusion élevée pour résister aux températures secondaires

aux interactions électroniques

 Bonne conductrice thermique pour évacuer rapidement la chaleur

DRPH/SDI/LEDI
 Tube à rayons X
Types d’anodes

 ANODE FIXE: ANODE TOURNANTE:

-En cuivre (bon conducteur de chaleur), - Font partie des tubes de
-Contenant au centre une pastille de moyenne et de forte puissance
tungstène très dense (Z élevé)
permettant de favoriser la production
des RX,
- Equipent les tubes radiologiques de
faible puissance (tubes dentaires).

DRPH/SDI/LEDI
 Tube à rayons X

Avantage d’une anode tournante

 Répartition de la chaleur sur l’ensemble du disque, ce qui favorise le

refroidissement pendant la rotation

 Le changement du point d’impact des électrons est constant et donc

l’usure moindre

DRPH/SDI/LEDI
 Tube à rayons X

Comment l’anode tourne t-elle?

 Grâce au couple rotor-stator

 Le rotor est une partie mobile située à l’intérieur du tube (au niveau
de son col) qui assure le mouvement de rotation (3000 à 12 000
trs/minute) du disque et de l’axe pendant l’exposition

 Cette mise en rotation est assurée par induction électromagnétique

grâce au stator, situé à l’extérieur du col du tube
DRPH/SDI/LEDI
 Fonctions du Générateur de rayons X

 Appliquer sur le tube une haute tension. La valeur de la HT ainsi que sa

forme déterminent la qualité du rayonnement

220 ou 380 Veff

Transformateur

sortie générateur / 40 à 160 KVc

DRPH/SDI/LEDI
 élévateur abaisseur
GS
3
380/6 kV 6 kV /380 V
380 V

DRPH/SDI/LEDI
 Fonctions du Générateur de rayons X

 Redresser le courant alternatif en courant continu

alternatif

redresseur

continu

DRPH/SDI/LEDI
 Fonctions du Générateur de rayons X

 Chauffer la cathode ou filament du afin d’obtenir l’intensité

désirée dans le tube.

6 A à 200 A

transformateur

10 mA à 1 000 mA

 Déterminer le temps d’application de la HT sur le tube, c’est-à-dire

l’exposition (1 ms à 10 s).

 Assurer la sécurité du tube en vérifiant que les valeurs de la HT, de

l’intensité, du temps d’exposition sont acceptables pour le tube.

DRPH/SDI/LEDI
 Radiologie
conventionnelle

Mammographie

DRPH/SDI/LEDI
Merci pour votre
attention

DRPH/SDI/LEDI
