TP : Applications de la diode

Nom : Bouhassoune Mohammed Saad

Grp : B1

Application :

A-Redressement :

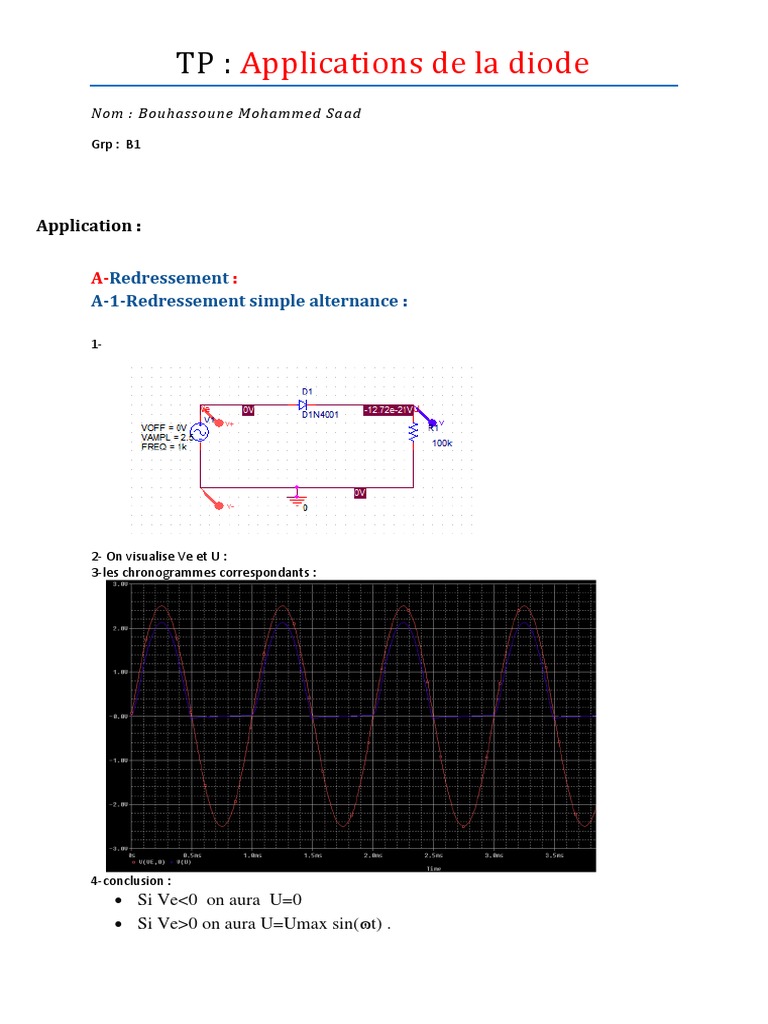

A-1-Redressement simple alternance :

1-

2- On visualise Ve et U :
3-les chronogrammes correspondants :

4-conclusion :
• Si Ve<0 on aura U=0
• Si Ve>0 on aura U=Umax sin(ɷt) .
 La différence entre le max des deux tensions est due à la tension de la diode qui égale à peu
près 0.6V.

A-2- Lissage de la tension:

1- Sans condensateur :

2- Pour C=1uF :

On remarque que ΔU est presque nul.

3- Pour C1=100uF :
 Pour C2=1F :

4- à C=1µF T=10^ (-3) < R*C=0.1 et à C1=1mF T=10^ (-3) << R*C=100 et à C2=1F T=10^ (-3) <<R*C=10^5

L’ondulation ΔU augmente quand la valeur de la capacité augmente

Donc on obtient un bon lissage si R*C>>T.

B- Détecteur de crête :
1-

2-visualisons Ve et Vs
3-relevons les chronogrammes :

4- Pour la valeur 30V, on obtient correctement la valeur crête du signal

5- Une composante positive : la valeur du signal augmente
Une composante negative : la valeur du signal diminue
6- Tant que R*C>>T, ce circuit nous permet d’avoir la valeur crête réelle d’entrée à la sortie.

C- circuit de restauration :

1-

2- visualisons Ve et U :

Ve=2.5V & Vs=4.3 V

3- pour Ve>0 le condensateur se charge avec Vc=Vm

Vs=Ve-Vm.

Pour Ve<0 le condensateur se charge avec Vc=-Vm

Vs=Ve+Vm
Donc la tension de sortie est celle d’entrée avec la tension continue Vc

Depuis, Vs=Vem sin(ɷt)-Vc

D’où, Vs=a sin(ɷt )+b

4- Pour une restauration négative il suffit d’inverser les sens du diode

D- Détecteur crête à crête : ou doubleur de tension

1-

2-
Conclusion :

La tension Vs se stabilise à Vs=2Vemax

3- le montage comporte deux sous-montages.

A l’alternance positive, D2 conduit, C1se charge à Vcmax+Ve.

A l’alternance négative, D1 conduit, C se charge à –Vcmax.

E- Circuit d’écrêtage :

1-

2-
3- Ve<0 => diode bloquée => Vs ̴ Ve.

Ve>0 => diode passante =>Vs ̴ Vd.
