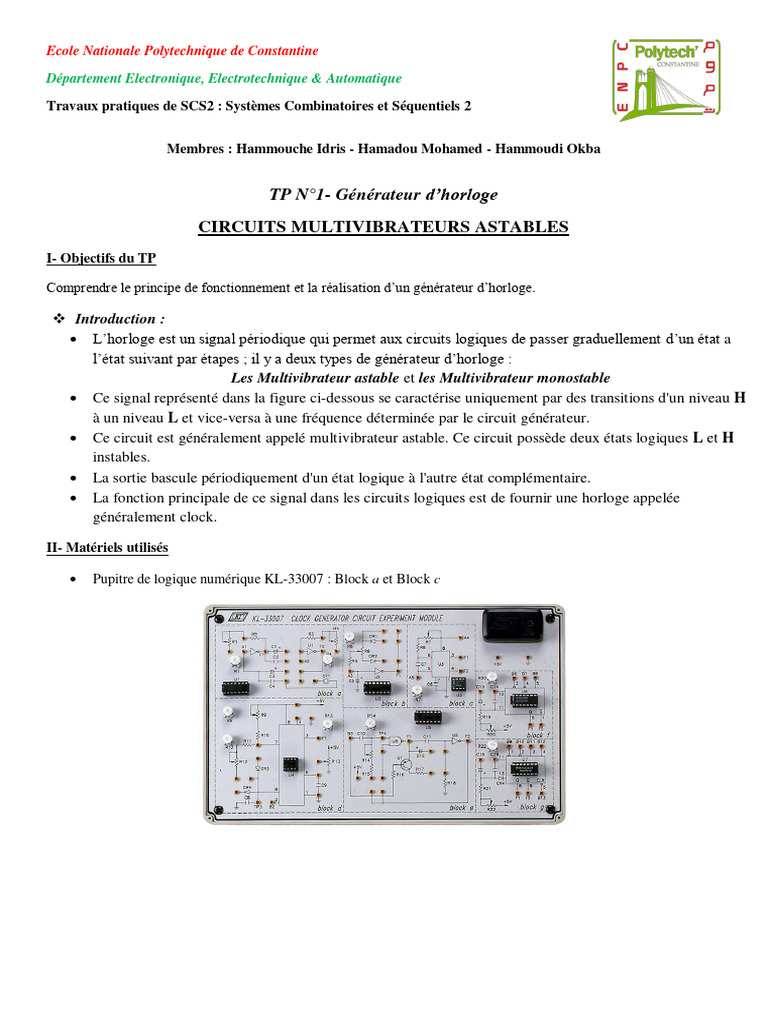

Ecole Nationale Polytechnique de Constantine

Département Electronique, Electrotechnique & Automatique

Travaux pratiques de SCS2 : Systèmes Combinatoires et Séquentiels 2

Membres : Hammouche Idris - Hamadou Mohamed - Hammoudi Okba

TP N°1- Générateur d’horloge

CIRCUITS MULTIVIBRATEURS ASTABLES
I- Objectifs du TP

Comprendre le principe de fonctionnement et la réalisation d’un générateur d’horloge.

 Introduction :
 L’horloge est un signal périodique qui permet aux circuits logiques de passer graduellement d’un état a
l’état suivant par étapes ; il y a deux types de générateur d’horloge :
Les Multivibrateur astable et les Multivibrateur monostable
 Ce signal représenté dans la figure ci-dessous se caractérise uniquement par des transitions d'un niveau H
à un niveau L et vice-versa à une fréquence déterminée par le circuit générateur.
 Ce circuit est généralement appelé multivibrateur astable. Ce circuit possède deux états logiques L et H
instables.
 La sortie bascule périodiquement d'un état logique à l'autre état complémentaire.
 La fonction principale de ce signal dans les circuits logiques est de fournir une horloge appelée
généralement clock.

II- Matériels utilisés

 Pupitre de logique numérique KL-33007 : Block a et Block c

 Oscilloscope :

 Multimètre :
III- Préparation

Multivibrateur astable à base des transistors BJT

 Le multivibrateur astable oscille en permanence entre deux états, les deux sont instables donc il ne
nécessite pas d’impulsion.
 Dans le circuit :
 Les deux transistors Q1 et Q2 sont identique.
𝑉 > 𝑉𝑠𝑒𝑢𝑖𝑙 → 𝑆ℎ𝑜𝑟𝑡 𝐶𝑖𝑟𝑐𝑢𝑖𝑡
 Les deux transistors travaillent en régime de commutation { 𝑏
𝑉𝑏 < 𝑉𝑠𝑒𝑢𝑖𝑙 → 𝑂𝑝𝑒𝑛 𝐶𝑖𝑟𝑐𝑢𝑖𝑡
 Quand on alimente le circuit l’un des deux BJT’s va être saturé avant l’autre.
 Supposant Q1 est le premier qui va être saturé :
o C1 qui a été déjà chargé va être court-circuité à la masse donc VB2 < 0 car VC1 < 0 et donc Q2
est bloqué.
𝑉 =0
o A la sortie on a { 1
𝑉2 = 𝑉𝐶𝐶
o C1 va être chargé à travers 𝑅2 et 𝐶2 va être chargé à travers 𝑅4
o Comme 𝑅2 >>𝑅4 : 𝐶2 se charge plus rapidement que C1

o C1 va être chargé jusqu’à VCC et C2 va être chargé jusqu’à VCC-0.7

 o Quand VC1 =0.7, VB2 = 0 donc Q1 est activé et C2 est court-circuité à la masse donc VB1< 0
car VC2 < 0 et donc Q1 est bloqué.
𝑉 = 𝑉𝐶𝐶
o A la sortie on a { 1
𝑉2 = 0

o L’oscillation entre les deux états [ (Q1:ON et Q2 :OFF)et(Q1:OFF ,Q2 :ON) ] va continuer
avec la charge et la décharge de 𝐶1 et 𝐶2 .

 On obtient donc les deux signaux 𝑉1 et 𝑉2 :

 La période de signale dépond du temps de charge des codonateurs 𝐶1 et 𝐶2 :

 La tension aux bornes d'un condensateur avec une charge initiale non nulle est donnée par :
 𝑄1 𝑂𝐹𝐹
 𝑡1 est le temps qui correspond à { donc c’est le temps nécessaire pour charger 𝐶1 à 0.7V à
𝑄2 𝑂𝑁
travers 𝑅2 .
 En remplaçant par :
o 𝑉𝑐𝑎𝑝 (𝑡) par 0.7 et qui est le 𝑉𝑏𝑒 du Transistor 𝑄1
o 𝑉𝑐ℎ𝑎𝑟𝑔𝑒 par Vcc
o 𝑉𝑐𝑎𝑝𝑖𝑛𝑖𝑡 (0) par (0.7-Vcc)

0.7 = 𝑉𝐶𝐶 + [0.7 − 2V𝐶𝐶 ] × e−𝑡1 /𝐶1 𝑅2

On néglige 0.7 par rapporte à 𝑉𝐶𝐶 on obtient : 𝑡1 = 𝐶1 𝑅2 × 𝑙𝑛2

𝑄1 𝑂𝑁
Par le même résonnement pour { on obtient : 𝑡2 = 𝐶2 𝑅3 × 𝑙𝑛2
𝑄2 𝑂𝐹𝐹

Donc la période totale est donnée par : 𝑇 = 𝑡1 + 𝑡2 = 𝐶1 𝑅2 × 𝑙𝑛2 + 𝐶2 𝑅3 × 𝑙𝑛2 = (𝐶1 𝑅2 + 𝐶2 𝑅3 ) × 𝑙𝑛2

𝑅 = 𝑅3 = 𝑅
Pour { 2 → 𝑇 = 2𝑙𝑛2 × 𝑅𝐶 = 1.38 × 𝑅𝐶
𝐶1 = 𝐶2 = 𝐶
1 0.72
Donc la fréquence est donnée par 𝑓 = 𝑇 = 𝑅𝐶
IV- MANIPULATION :

1. MONTAGE ASTABLE UTILISANT DEUX INVERSEURS (block a) :

F1 :

A1 :

F2 :
  D’après la datasheet, TC74HC04 est un circuit intégré qui contient 6 CMOS inverseurs avec les
caractéristiques suivantes pour une alimentation de 5V :
 High-Level input voltage VH=3.5V.
 Low-Level input voltage VL=1.5V.
 Donc si on a une tension à l’entrée inférieur à 1.5V on obtient à la sortie 𝑉𝑜𝑢𝑡 = 5𝑉, si elle
supérieur à 3.5V on obtient à la sortie 𝑉𝑜𝑢𝑡 = 0𝑉.

Avec la formule :

0.72 1
On obtient 𝑓 = = 6133 𝐻𝑧 et la fréquence mesurée est 𝑓 = 1.6×100×10−6 = 6250 𝐻𝑧.
𝑅𝐶

 Le signal A1 montre la charge est la décharge du condensateur et le signal F1 est la sortie de l’inverseur
on remarque que :
 F1 est un signal carré avec un rapport cyclique de 𝟏⁄𝟐 , période de 80𝝁s, et une fréquence de
12.5kHz qui oscille entre l’état H(2V) et L(0V).
 Le condensateur se charge jusqu’à VH ou F1 bascule de l’état L à l’état H.
 Quand le condensateur se décharge, jusqu’à VL ou F1 bascule de l’état H à l’état L.
 Les deux signaux F1 et F2 sont des signaux carrés opposés (quand A2=H la sortie F2=L).

2. ASTABLE RÉALISÉ AVEC LE CIRCUIT INTÉGRÉ 566 :

Ce circuit est utilisé comme générateur des signaux carrés (F1) et triangulaires (F2) qu’on peut contrôler leur
fréquence en variant la tension dans A5 :
𝟐×[𝑽+ − 𝑽 ] 𝑉 + 𝑒𝑠𝑡 𝑙𝑎 𝑡𝑒𝑛𝑠𝑖𝑜𝑛 à 𝐴4 𝑅 = 10𝑘𝛺
La fréquence est donnée par 𝒇 = 𝑹 ×𝑪 ×𝑽𝑪+ avec { et { 7
𝟕 𝟕 𝑉𝐶 𝑒𝑠𝑡 𝑙𝑎 𝑡𝑒𝑛𝑠𝑖𝑜𝑛 à 𝐴5 𝐶7 = 0.47 𝜇𝐹

 On fait varier la tension réglable en A5 entre 7 et 12 V pour avoir les résultats suivants :

𝑽+ (V) 7 8 9 10 11 12
𝒇 (Hz) 7800 6250 4700 3120 1550 0

 𝑉 + = 7𝑉 :
 𝑉 + = 8𝑉 :

 𝑉 + = 9𝑉 :

 𝑉 + = 10𝑉 :
 𝑉 + = 11𝑉 :

 𝑉 + = 12𝑉 :
