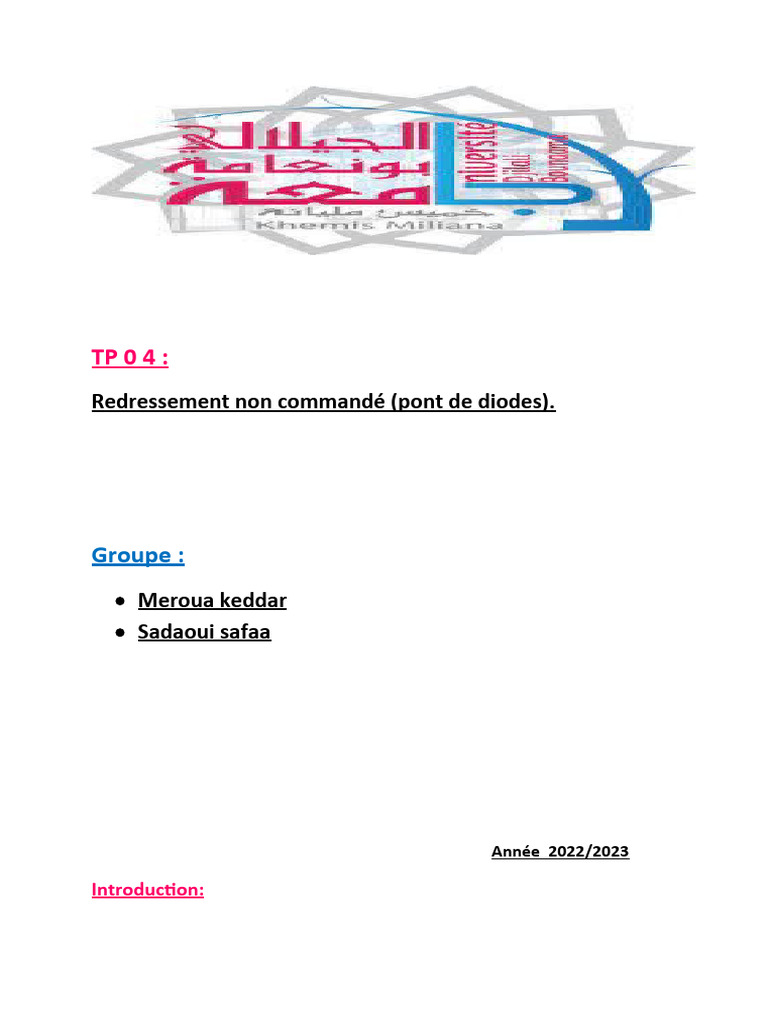

TP 0 4 :

Redressement non commandé (pont de diodes).

Groupe :
 Meroua keddar
 Sadaoui safaa

Année 2022/2023

Introduction:
Les redresseuses doubles alternances sont fréquemment utilisés comme circuit non commandés,
entièrement commandés ou demi-commandés, fonctionnant en monophasé sur le réseau de courant
alternatif.
Un montage redresseur est utilisé pour transformer une tension alternative (tension qui change de
signe, exemple : tension sinusoïdale) en une tension de signe fixe (positif ou négatif). On dit alors que
la tension alternative a été redressée. Les montages que nous étudierons dans ce TP utilisent des
diodes.
Une redresseuse double alternance monophasée est un redresseur redressant les alternances
négatives et conservant les alternances positives du courant à l'entrée. La fréquence en sortie du
redresseur est alors le double de la fréquence d'entrée.
Toutes les mesures faites par oscilloscope le seront à l’aide de sondes différentielles pour les
mesures de tension et pince ampérométrique pour mesure de courant.. L’autotransformateur
ou alternostat (s’il est présent) est là pour faire une mise sous tension lente afin d’éviter les
erreurs de câblage. Cette mise sous tension lente sera toujours visualisée par des appareils de
mesures de types bien choisis pour éviter des surconsommations, court circuit erreurs de
câblage… Aucun changement de câblage ne doit être fait sous tension. En fin de séance, la
table de manipulation sera remise en état. Les fils rangés par couleur et longueur sur les
supports.

II. Objectifs de l’essai:

-Apprendre à connaître l‘effet de redressement d’un pont double alternance non commandé.
-Reconnaître qu’une bobine de lissage a pour effet que le courant continu ne se déroule plus de
manière sinusoïdale.
-Reconnaître que le courant du secteur est déformé de manière rectangulaire en cas de fort lissage.
-Reconnaître que la puissance de commande déwattée est nulle.
Les diodes D1 et D2 sont groupés à cathodes communes: la diode passante est celle dont le potentiel
à l'anode est le plus élevé.
Les diodes D3 et D4 sont couplés à anodes communes: la diode passante est celle dont le potentiel à
la cathode est le plus bas.

Redressement double alternance:

1-la charge résistive R:

1.3 .Visualition dans SimView les tensions Uc(t),Ve(t) :

  Commentaires : Ve(t)=Ud1(t)+Ud4(t)+Uc(t)

Lorsque 0<ώt <π : on a : D1 et D4 sont conductrices car la polarité de la borne A

est positive et celle de B est négative ;d’ou: Ud1(t)= Ud4(t)=0
D2 et D3 sont bloquées.

Ainsi que : iD2=iD3=0 iD1=iD4=Ic=ie

Ud2(t)= Ud3(t)= -Ve(t)

Donc : Ve(t)=Uc(t) ; Uc(t) prend la même allure de Ve(t).

Lorsque π <ώt <2π : -Ve(t)= Ud2 (t)+Ud3(t)+Uc(t)

on a : D1 et D4 sont bloquées et D2 et D3 sont conductrices car la polarité de la

borne A devienne négative et la polarié de la borne B devienne positive ,d’ou :

Ud2(t)= Ud3(t)=0 alors, Uc(t)=-Ve(t) donc Uc(t) prend l’allure de –Ve(t)

iD4=iD1=0 et : iD2=iD3=-ie=Ic

Mesure des périodes et calcul de la fréquence :

Leurs période est : (T = 1/f= 1/50=0.02S = 2mS)

Calcul de f : pour Uc(t) : f=1/T = 1/0.02S= 50hz

Pour Ve(t) : f=1/T= 1/0.02S= 50hz

a). Calcul de la valeur moyenne théorique de Uc(t) de simulation :

T π
1 20
Ucmoy= T ∫ Vmsin (ώt ¿) dt ¿= 2׿ ∫ 20 sin ¿ ¿)dt]=2× π
=12.73V
0 0
b). Mesure de la valeur moyenne de Uc(t) de simulation :

Ucmoy= 1.2732382e+001 V

c) les deux valeurs sont égales.

1.5) Visualisation dans SimView les courants i et ic :

 Commentaires :

on remarque que i et ic ont les mêmes allures car les diodes sont placées en

série avec la charge R.

 Uc(t) Vmsin(ώt )
Et : Ic(t)= =
R R

Lorsque 0<ώt <π : D1 et D4 sont conductrices; le courant ic prend la même

allure avec Uc(t)/R.

Lorsque π <ώt <2π : D2 et D3 sont conductrices donc, Ic(t) prend l’allure de

Uc(t)/R.

2-la charge L-R:

Le pont de Graetz est constitué de quatre diodes montées en parallèle deux par
deux.les diodes D1et D2 sont à cathodes communes et les diodes D3 et D4 sont
à anodes communes.

Le fonctionnement de ce montage est basé sur les fonctions Max et Min vues
en introduction. En effet, les diodes et conduisent quand la tension d'entrée,
est positive. Les diodes et conduisent quand est négative

Le pont est alimenté par une tension alternative sinusoïdale telle que

Ve(t)=v^e.sin (&.t)

On suppose les quatre diodes identiques et parfaites.

Le schéma équivalent au montage pour l’alternance positive est :

Ve

Par conséquent

Ie=id1=ic=iD4 et iD3=iD2=0 vs=ve

uD1=uD4=0

uD2=UD3=-ve

v(t)<0 :
les diodes passantes sont D2 et D3 , les diodes D1 et D4 sont bloquées.

Ie=-iD3=-is=-iD4

iD1=iD4=0

vs=-ve>0 uD2=uD3=0

uD1=uD4=ve<0

Pour pouvoir observer les formes des intensités, on insère dans les branches du
circuit des résistances de très faibles valeurs (pour ne pas modifier les
intensités et les tensions du circuit). Si on dispose de sondes de courant, elles
remplaceront avantageusement ces résistances de visualisation.
 2).Visualisation dans SimView les tensions Uc(t) et Ve(t):

 Commentaires : on a : V(t)=Uc(t)+Ud1(t)+Ud4(t)

Lorsque 0<ώt <π : on a : D1 et D4 sont conductrices càd : Ud1(t)= Ud4(t)=0

l’équation régissant le comportement de la tension Uc(t) aux bornes de la

charge est : Uc(t)=Ve(t), donc elle prend la même allure de Ve(t) .

Lorsque π <ώt <2π : -Ve(t)= Ud2 (t)+Ud3 D2 et D3 sont conductrices donc,

Ud2(t)= Ud3(t)=0 alors, Uc(t)=-Ve(t) donc Uc(t) prend l’allure de –Ve(t).

2.3) Visualisation dans SimView les courbes i et ic :

Commentaires : le courant ic prend la même allure de Uc(t).

 lorsque L=1.2H :
 lorsque L=0.2H :
On remarque que : la tension Uc(t) est toujours en conduction continue.

 La conséquence de l’ajout de la bobine en série avec la charge sur le

courant ic(t) :

Pour de grandes valeurs de L la tension Uc aux bornes de la charge est plus

voisine d’un signal continu. Et le courant Ic devient constant.
Conclusion :
On remarque que le taux d’ondulation s’améliore : le nombre d’alternance par

période égale à deux alors qu’il était un dans le cap d’un redressement une

diode ; donc :

 La tension est plus proche du continu on a : Ucmoy= 2Vm/π

 Pas de problème de discontinuité dans le cas des charges

inductive (le courant est toujours continu).
