ISSATSO TP2 LFM_A3_MI

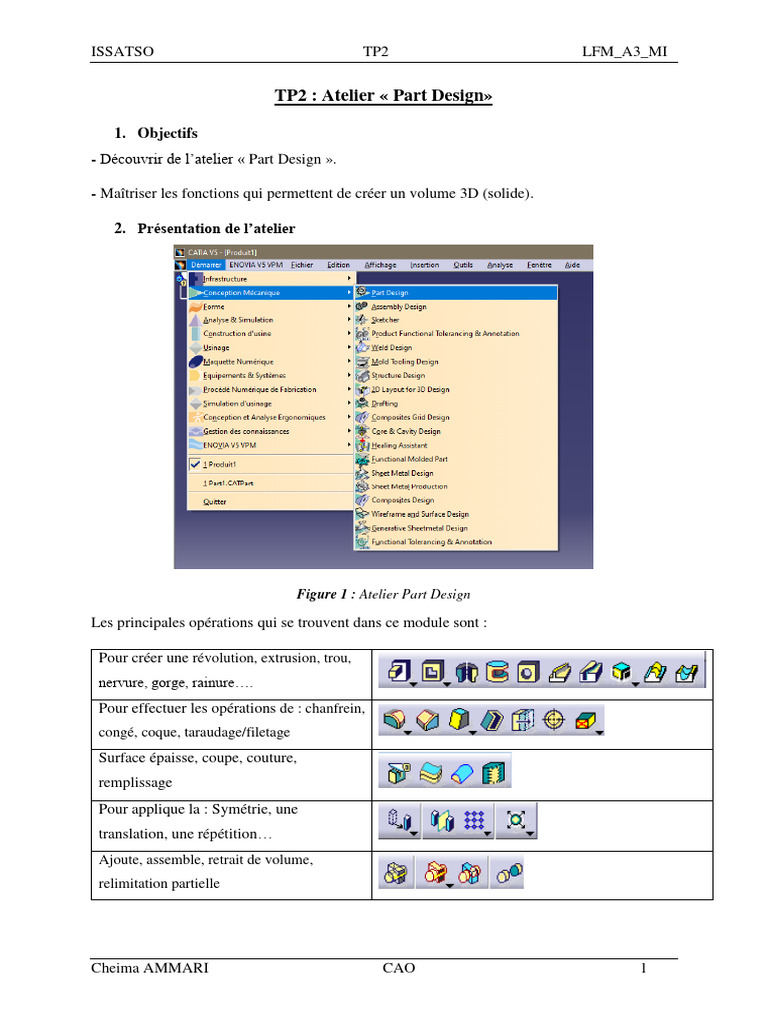

TP2 : Atelier « Part Design»

1. Objectifs
- Découvrir de l’atelier « Part Design ».

- Maîtriser les fonctions qui permettent de créer un volume 3D (solide).

2. Présentation de l’atelier

Figure 1 : Atelier Part Design

Les principales opérations qui se trouvent dans ce module sont :

Pour créer une révolution, extrusion, trou,

nervure, gorge, rainure….
Pour effectuer les opérations de : chanfrein,
congé, coque, taraudage/filetage
Surface épaisse, coupe, couture,
remplissage
Pour applique la : Symétrie, une
translation, une répétition…
Ajoute, assemble, retrait de volume,
relimitation partielle

Cheima AMMARI CAO 1

ISSATSO TP2 LEM_A3_MI

Exercice dirigé
Exercice_1 : Pièce de révolution

- Accédez à l’atelier « Part Design » : Démarrer Conception mécanique Part Design.

- Choisir le Plan yz.

- Cliquer sur .

- Tracer l’esquisse suivant :

- Vérifier que le contour est fermé puis sortir d l’esquisse .

Cheima AMMARI CFAO 2

ISSATSO TP2 LEM_A3_MI

- Cliquer sur Révolution .

- Sélectionner la petite section et esquisser un trou de diamètre 10 mm ‘jusqu’au dernier’.

- Faire un cercle de diamètre 5 mm.

- Avec la fonction Rotation faire 4 trous.

Cheima AMMARI CFAO 3

ISSATSO TP2 LEM_A3_MI

Exercice_2 : Corps de vanne

- Esquissez le rectangle suivant dans le plan xy.

- Créer une pièce de révolution en choisissant Y comme axe de revolution. Puis cliquer sur OK
pour avoir ce corps de revolution.

Cheima AMMARI CFAO 4

ISSATSO TP2 LEM_A3_MI

On va créer maintenant les 3 pattes de fixation.

- Passez en mode d’édition d’esquisse pour créer la première patte dans le plan zx. Le centre de
l’arc de cercle doit etre coïncident avec l’axe V.

- Ajoutez un cercle de diamètre 12 mm concentrique à l’arc de cercle.

- Pour créer la première patte, faire extrusion de 8 mm.

Cheima AMMARI CFAO 5

ISSATSO TP2 LEM_A3_MI

- Pour créer les deux autres pattes, utilisez la fonction Répétition circulaire . Saisissez les
paramètres suivants :

- Maintenant on va créer un cylindre dans lequel sera logé l’axe de commande de la vanne. Pour
cela, il faut commencer par créer un plan parallèle au plan xy, à une distance décalé de 40,5
mm.

- Esquisser un cercle de diamètre 50 mm dans le nouveau plan crée. Le centre du cercle

coïncident avec l’axe V.

Cheima AMMARI CFAO 6

ISSATSO TP2 LEM_A3_MI

-Faire l’extrusion du cercle vers le corps de vanne.

- Vous obtenez ce corps :

- Pour créer le logement de l’axe de la vanne, cliquez sur la face d’attaque du trou.

Cheima AMMARI CFAO 7

ISSATSO TP2 LEM_A3_MI

- Sélectionnez alors l’outil « trou » . Saisissez les paramètres suivants :

Extension : Borgne, Diamètre : 14 mm, Profondeur : 71 mm, Fond plat.

Type : Lamé, Diamètre : 25 mm, Profondeur : 5 mm.

- Cliquer sur Edition de l’esquisse pour positionner le trou lamé .Une petite
étoile apparait. Trou doit être concentrique avec le cercle comme il est montré ci - dessous.

Cheima AMMARI CFAO 8

ISSATSO TP2 LEM_A3_MI

On va créer maintenant 3 perçages taraudés sur la face d’attaque du trou.

- Cliquez sur le plan « Plan.1 » et choisir l’outil « trou ».

 Extension : Borgne, Diamètre : 5 mm, Profondeur : 8 mm, Fond en V.

 Type : Simple.
 Définition du taraudage : Pas de standard, C. nominal : 5.5mm, D. avant trou : 5mm,
Prof taraudage : 7mm, Prof Trou : 8mm, Pas : 1mm, Pas droit.

- Cliquer sur Edition de l’esquisse pour positionner le trou taraudé. Le centre du cercle
coïncident avec l’axe V et avec une distance 9 mm de la base.

Cheima AMMARI CFAO 9

ISSATSO TP2 LEM_A3_MI

-Pour dupliquer ce trou, sélectionner « Trou.3 », activer la fonction « Répétition circulaire ».

Saisissez les paramètres suivants Pour la répétition circulaire :

-Pour finaliser le modèle de la pièce, on ajoute des congés. La fonction « Congé d’arête ».

Il suffit de sélectionner toutes les arêtes concernées. Donner une valeur de rayon de 0,85 mm.

Cheima AMMARI CFAO 10

ISSATSO TP2 LEM_A3_MI

Exercice_3 :

Réalisez la pièce 3D ci-contre à partir des dimensions décrites ci-dessous :

Cheima AMMARI CFAO 11
