Les Convertisseurs Statiques

TD2
Convertisseurs de puissance : LEM - MI

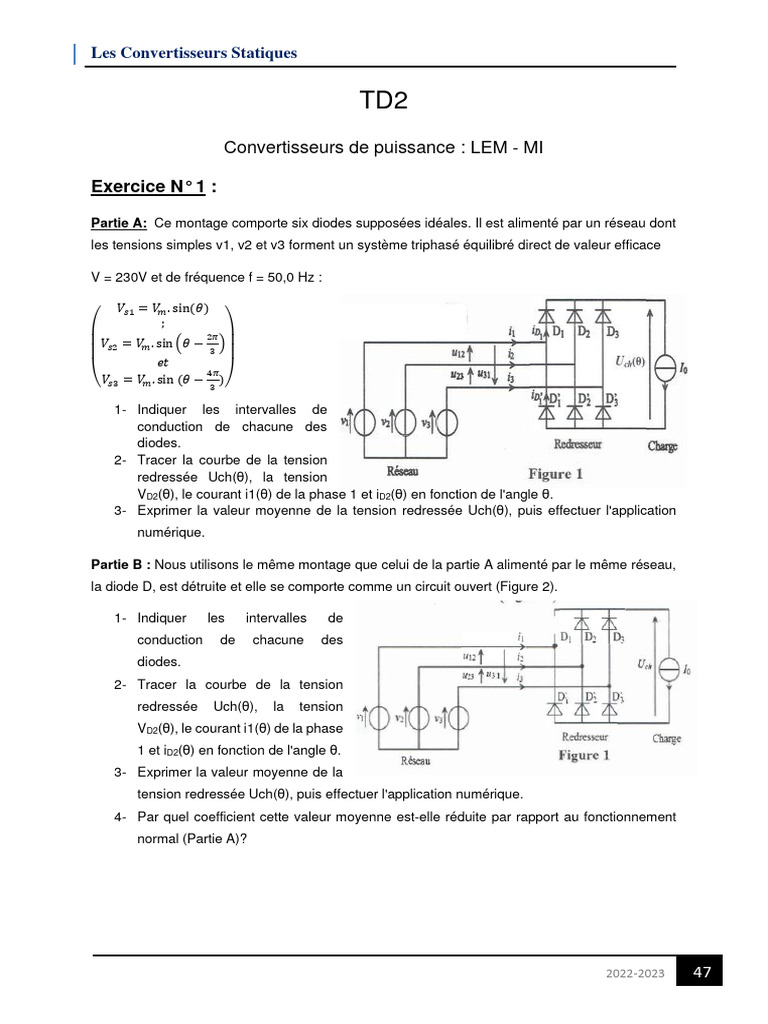

Exercice N° 1 :

Partie A: Ce montage comporte six diodes supposées idéales. Il est alimenté par un réseau dont
les tensions simples v1, v2 et v3 forment un système triphasé équilibré direct de valeur efficace

V = 230V et de fréquence f = 50,0 Hz :

𝑉𝑠1 = 𝑉𝑚 . sin(𝜃)
;
2𝜋
𝑉𝑠2 = 𝑉𝑚 . sin (𝜃 − )
3
𝑒𝑡
4𝜋
( 𝑉𝑠3 = 𝑉𝑚 . sin (𝜃 − 3 ) )

1- Indiquer les intervalles de

conduction de chacune des
diodes.
2- Tracer la courbe de la tension
redressée Uch(θ), la tension
VD2(θ), le courant i1(θ) de la phase 1 et iD2(θ) en fonction de l'angle θ.
3- Exprimer la valeur moyenne de la tension redressée Uch(θ), puis effectuer l'application
numérique.

Partie B : Nous utilisons le même montage que celui de la partie A alimenté par le même réseau,
la diode D, est détruite et elle se comporte comme un circuit ouvert (Figure 2).

1- Indiquer les intervalles de

conduction de chacune des
diodes.
2- Tracer la courbe de la tension
redressée Uch(θ), la tension
VD2(θ), le courant i1(θ) de la phase
1 et iD2(θ) en fonction de l'angle θ.
3- Exprimer la valeur moyenne de la
tension redressée Uch(θ), puis effectuer l'application numérique.
4- Par quel coefficient cette valeur moyenne est-elle réduite par rapport au fonctionnement
normal (Partie A)?

2022-2023 47
Les Convertisseurs Statiques

Exercice N° 2 :

On se propose d'étudier un montage redresseur utilisant des thyristors parfaits.

Le montage est alimenté par un système de tensions équilibrées sinusoïdales de valeur efficace
Veff= 140v, de fréquence 50Hz et ont pour expression :

𝑉𝑠1 = 𝑉𝑚 . sin(𝜃)
;
2𝜋
𝑉𝑠2 = 𝑉𝑚 . sin (𝜃 − )
3
𝑒𝑡
4𝜋
( 𝑉𝑠3 = 𝑉𝑚 . sin (𝜃 − 3 ) )

L'inductance de lissage est suffisamment grande pour que l'on puisse considérer le courant qui la
𝜋
traverse comme continu et parfaitement lissé (I0 = cte). Sachant que l'angle d'amorçage est 𝛽 = 6

2022-2023 48
Les Convertisseurs Statiques

1- Indiquer les intervalles de conduction de chacune des thyristors.

2- Représenter sur le document de réponse, l'allure de Uch(θ), la tension VT1(θ), le courant
is1(θ) en fonction de l'angle θ.
3- Exprimer et calculer la valeur moyenne de la tension aux bornes de la charge.
4- Déduire la période et la fréquence de la tension redressée.
5- Exprimer la valeur efficace du courant is1(θ) en fonction de I0.
