Université Gaston Berger de saint louis Institut Polytechnique de Saint louis Département Génie Mécanique

ING2 24 MAI 2022

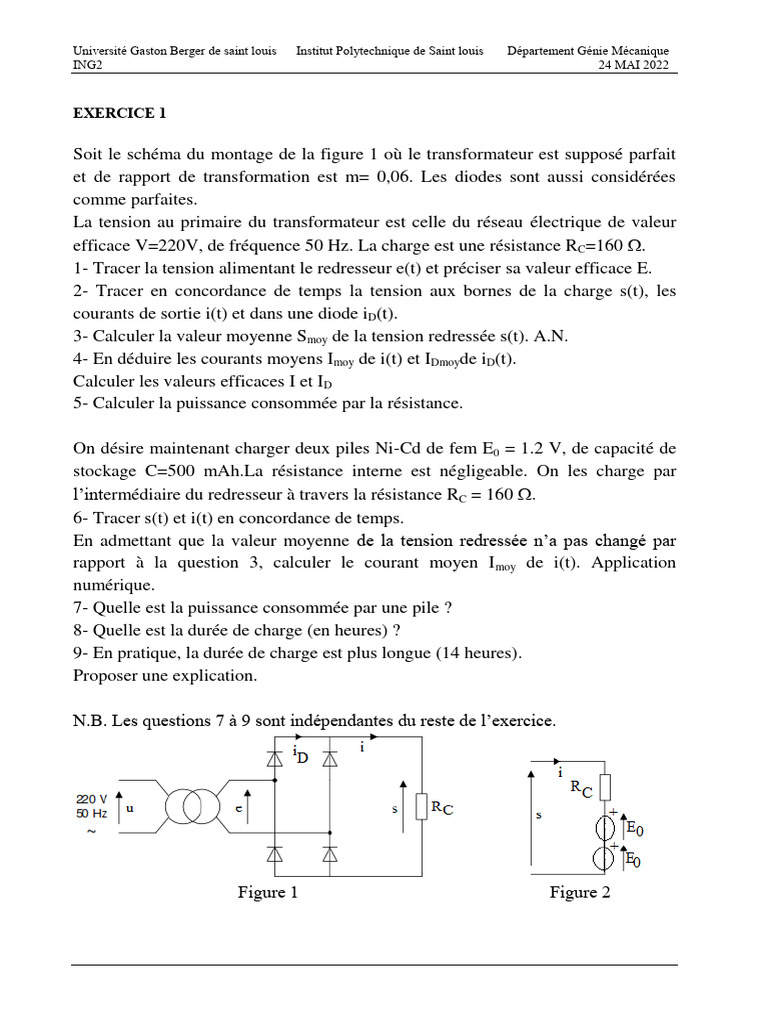

EXERCICE 1

Soit le schéma du montage de la figure 1 où le transformateur est supposé parfait

et de rapport de transformation est m= 0,06. Les diodes sont aussi considérées
comme parfaites.
La tension au primaire du transformateur est celle du réseau électrique de valeur
efficace V=220V, de fréquence 50 Hz. La charge est une résistance RC=160 
1- Tracer la tension alimentant le redresseur e(t) et préciser sa valeur efficace E.
2- Tracer en concordance de temps la tension aux bornes de la charge s(t), les
courants de sortie i(t) et dans une diode iD(t).
3- Calculer la valeur moyenne Smoy de la tension redressée s(t). A.N.
4- En déduire les courants moyens Imoy de i(t) et IDmoyde iD(t).
Calculer les valeurs efficaces I et ID
5- Calculer la puissance consommée par la résistance.

On désire maintenant charger deux piles Ni-Cd de fem E0 = 1.2 V, de capacité de

stockage C=500 mAh.La résistance interne est négligeable. On les charge par
l’intermédiaire du redresseur à travers la résistance RC = 160 .
6- Tracer s(t) et i(t) en concordance de temps.
En admettant que la valeur moyenne de la tension redressée n’a pas changé par
rapport à la question 3, calculer le courant moyen I moy de i(t). Application
numérique.
7- Quelle est la puissance consommée par une pile ?
8- Quelle est la durée de charge (en heures) ?
9- En pratique, la durée de charge est plus longue (14 heures).
Proposer une explication.

N.B. Les questions 7 à 9 sont indépendantes du reste de l’exercice.

Figure 1 Figure 2
Université Gaston Berger de saint louis Institut Polytechnique de Saint louis Département Génie Mécanique
ING2 24 MAI 2022

EXERCICE 2
Un pont mixte monophasé alimente un moteur à courant continu à excitation
indépendante et constante.
Il délivre une tension s(t) de valeur moyenne Smoy= 169 V, l'angle de retard à
l'amorçage des thyristors étant réglé à 45°.
Le courant dans le moteur est parfaitement lissé par une bobine de résistance
interne r = 0,1 .
Son intensité I est égale à 25 A.
La vitesse de rotation du moteur est de 1800 tours par minute.

Figure 3
1- Le pont est alimenté avec une tension sinusoïdale e de fréquence 50 Hz.
Représenter en concordance de temps la tension s(t) et la tension u(t).
Préciser les intervalles de conduction de chaque thyristor et de chaque diode sur
une période.
2- Calculer la valeur efficace U de la tension u.
3- La résistance de l’induit du moteur est R = 0,4 .
Calculer la f.e.m. E du moteur.
En déduire la puissance électromagnétique Pem du moteur.
Calculer la puissance absorbée par l'induit du moteur.
4- La charge du moteur variant, le moment Tem de son couple électromagnétique
est doublé.Que devient la f.e.m. du moteur ?
En déduire la vitesse de rotation N. Commentaire
