IST TD Redressement 2019-2020

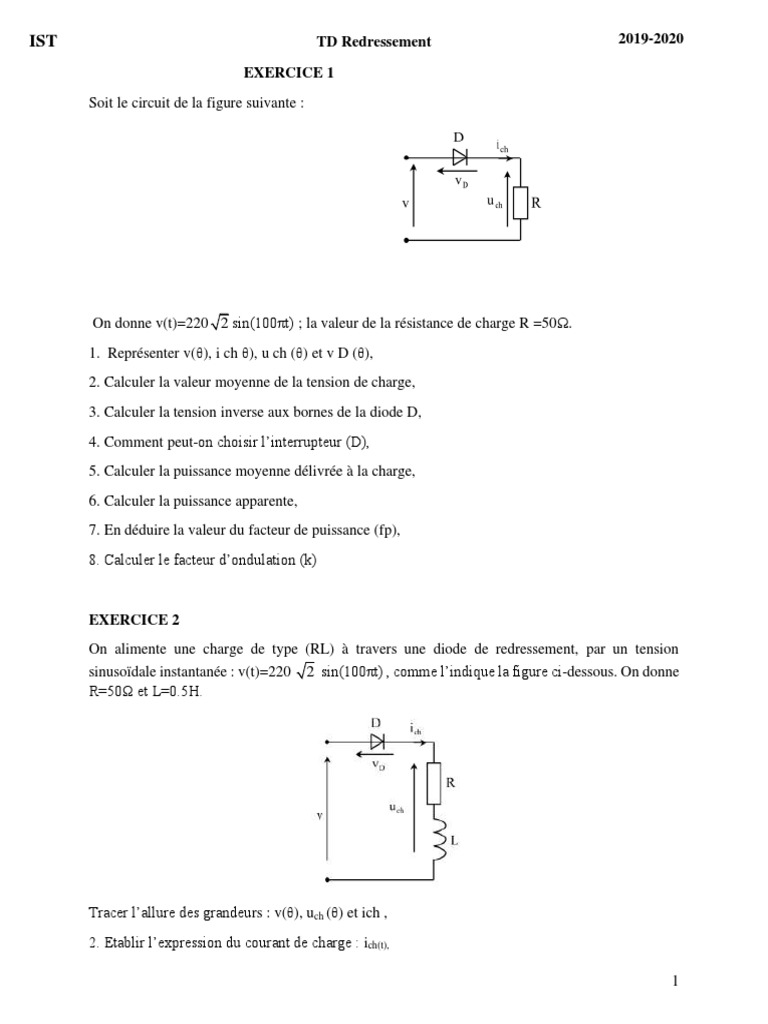

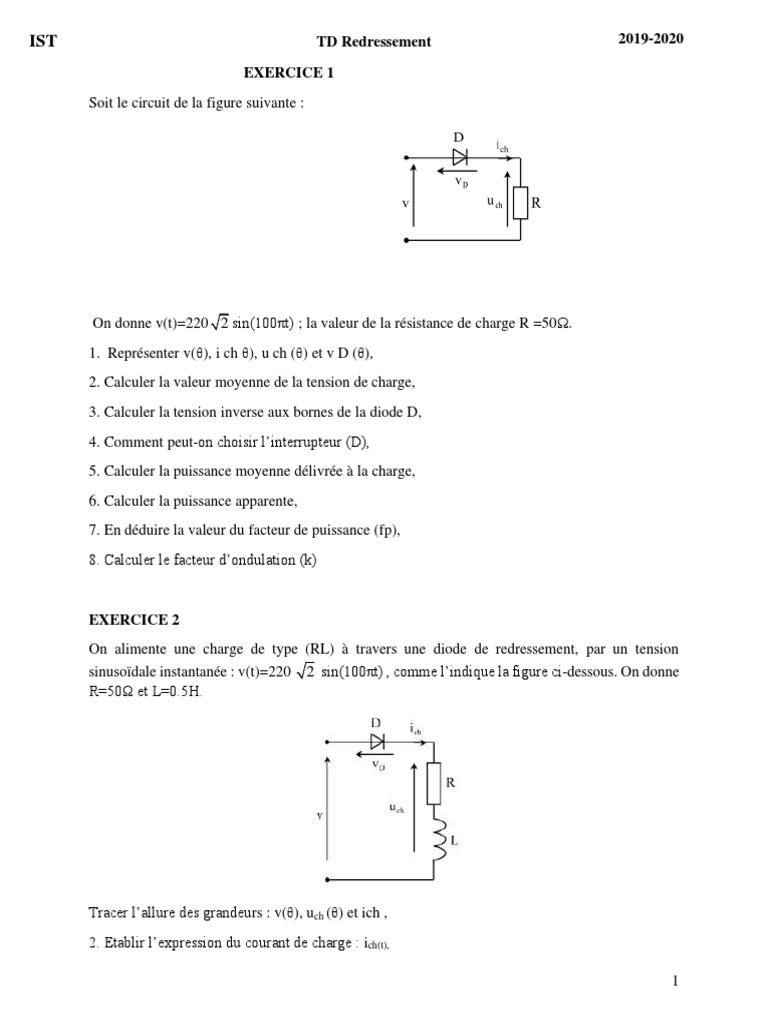

EXERCICE 1
Soit le circuit de la figure suivante :

On donne v(t)=220 2 sin(100πt) ; la valeur de la résistance de charge R =50Ω.

1. Représenter v(θ), i ch θ), u ch (θ) et v D (θ),
2. Calculer la valeur moyenne de la tension de charge,
3. Calculer la tension inverse aux bornes de la diode D,
4. Comment peut-on choisir l’interrupteur (D),
5. Calculer la puissance moyenne délivrée à la charge,
6. Calculer la puissance apparente,
7. En déduire la valeur du facteur de puissance (fp),
8. Calculer le facteur d’ondulation (k)

EXERCICE 2
On alimente une charge de type (RL) à travers une diode de redressement, par un tension
sinusoïdale instantanée : v(t)=220 2 sin(100πt) , comme l’indique la figure ci-dessous. On donne
R=50Ω et L=0.5H.

Tracer l’allure des grandeurs : v(θ), uch (θ) et ich ,

2. Etablir l’expression du courant de charge : ich(t),

1
IST TD Redressement 2019-2020

3. Calculer la valeur moyenne de la tension de charge,

On rajoute aux bornes du circuit de charge du montage précédent une diode de roue libre.
4. Dessiner le schéma de montage correspondant,
5. Tracer de nouveau l’allure des grandeurs : v(θ), uch (θ) et ich
6. En déduire la valeur moyenne de la tension de charge,
7. Quelle est l’utilité d’utiliser cette diode de roue libre.

EXERCICE 3
Soit le montage suivant avec les diodes et transformateur parfait. On donne :
Le rapport de transformation mv=0.06

1- Tracer v(t) : préciser la période, Vm et la valeur efficace V.

2- Tracer en concordance de temps uR(t), i(t) et iD(t).
2.Vm
3- Démontrer que :  U R =

4- En déduire < i > et < iD >. Calculer les valeurs efficaces I et ID.
5- Calculer la puissance consommée par la résistance.
On désire maintenant charger deux batteries de fem 1,2 V, de résistance interne négligeable et de
« capacité » 500 mAh.

2
IST TD Redressement 2019-2020

6- Justifier l’allure de la tension u R (t).

7- Tracer i(t) en concordance de temps.
2.Vm
8- On admet que :  U R = . En déduire < i >.

9- Quelle est la puissance consommée par une pile ?
10- Quelle est la durée de charge (en heures) ?
11- En pratique, la durée de charge est plus longue (14 heures). Proposer une explication.

EXERCICE 4
Soit le montage suivant :

3
IST TD Redressement 2019-2020

Un pont mixte monophasé alimente un moteur à courant continu à

excitation indépendante et constante. Il délivre une tension u de valeur moyenne < u > = 169 V,
l’angle θ de retard à l'amorçage des thyristors étant réglé à 45°.

Le courant dans le moteur est parfaitement lissé par une bobine de résistance interne R = 0,1 Ω.

Son intensité I est égale à 25 A. La vitesse de rotation du moteur est de 1800 tours par minute.

1- Le pont est alimenté avec une tension sinusoïdale v de fréquence 50 Hz. Représenter la tension
u(t) et la tension v(t). Préciser les intervalles de conduction de chaque thyristor et de chaque diode
sur une période.

2- Calculer la valeur efficace de la tension v.

3- La résistance de l’induit du moteur est R = 0,4 Ω. Calculer la f.é.m. du moteur. En déduire la

puissance électromagnétique Pem du moteur. Calculer la puissance absorbée par l'induit du moteur.

4- La charge du moteur variant, le moment Tem de son couple électromagnétique est doublé. Que
devient la f.é.m. du moteur ?

En déduire la vitesse de rotation. Commentaire ?
