I N I T I A T I O N A U X S C I E N C E S D E L' I N G E N I E U R

Ci1

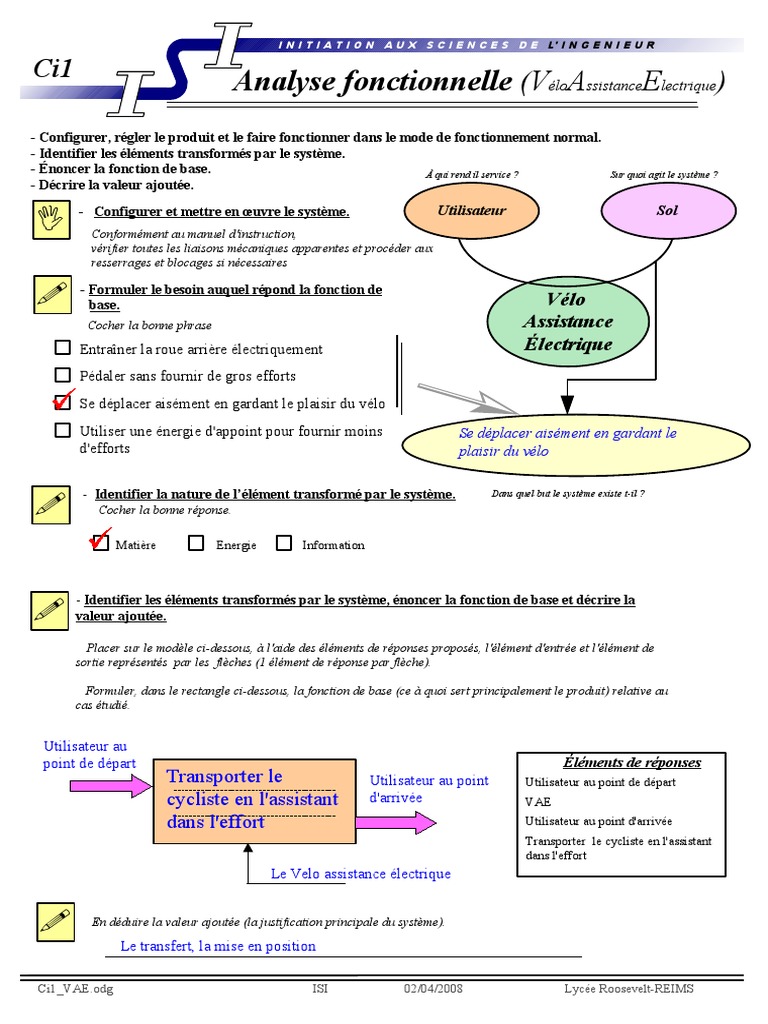

Analyse fonctionnelle (VéloAssistanceElectrique)
- Configurer, régler le produit et le faire fonctionner dans le mode de fonctionnement normal.
- Identifier les éléments transformés par le système.
- Énoncer la fonction de base. À qui rend il service ? Sur quoi agit le système ?
- Décrire la valeur ajoutée.

 - Configurer et mettre en œuvre le système.

Conformément au manuel d'instruction,
Utilisateur Sol

vérifier toutes les liaisons mécaniques apparentes et procéder aux

resserrages et blocages si nécessaires

 - Formuler le besoin auquel répond la fonction de

base. Vélo
Cocher la bonne phrase Assistance
Entraîner la roue arrière électriquement Électrique
Pédaler sans fournir de gros efforts
Se déplacer aisément en gardant le plaisir du vélo
Utiliser une énergie d'appoint pour fournir moins Se déplacer aisément en gardant le
d'efforts plaisir du vélo

- Identifier la nature de l’élément transformé par le système.


Dans quel but le système existe t-il ?
Cocher la bonne réponse.

Matière Energie Information

- Identifier les éléments transformés par le système, énoncer la fonction de base et décrire la
 valeur ajoutée.

Placer sur le modèle ci-dessous, à l'aide des éléments de réponses proposés, l'élément d'entrée et l'élément de
sortie représentés par les flèches (1 élément de réponse par flèche).

Formuler, dans le rectangle ci-dessous, la fonction de base (ce à quoi sert principalement le produit) relative au
cas étudié.

Utilisateur au
point de départ Éléments de réponses
Transporter le Utilisateur au point Utilisateur au point de départ
cycliste en l'assistant d'arrivée VAE
dans l'effort Utilisateur au point d'arrivée
Transporter le cycliste en l'assistant
dans l'effort
Le Velo assistance électrique

 En déduire la valeur ajoutée (la justification principale du système).

Le transfert, la mise en position

Ci1_VAE.odg ISI 02/04/2008 Lycée Roosevelt-REIMS

 f 2/4 I N I T I A T I O N A U X S C I E N C E S D E L' I N G E N I E U R

Ci1
Analyse fonctionnelle (VéloAssistanceElectrique)
- Énoncer les fonctions d’usage d’un produit, citer leurs caractéristiques,
- Distinguer la fonction de base parmi les fonctions de service.
- Distinguer une fonction d'usage d'une fonction d'estime.
Distinguer une fonction de base parmi des fonctions de service.
 D’après les liaisons sur le diagramme pieuvre,
- repérer les fonctions de service dans la liste ci-après,
- surligner la fonction de base.

Frontière : vélo et batterie Frontière : vélo et batterie

Situation de vie : en cours de stockage Situation de vie : en cours d’utilisation

vélo assistance Sol

Législation
électrique FS2
FS8 FS3
Utilisateur vélo assistance FS4
FS1 électrique
FS7 Oeil
FS6 FS5
Volume
Environnement

Fs3_ : Respecter les normes

Frontière : vélo et batterie
Fs4_ : Être esthétique Situation de vie : en stationnement
Fs2_ : Permettre de se déplacer par rapport au sol
Fs9_ : Permettre de recharger la batterie
Fs10: Tenir verticalement à l’arrêt Sol Secteur
Fs7_ : Être confortable FS10 FS9
Fs1_ : Permettre de réduire l’encombrement vélo assistance
Fs8_ : Être ergonomique électrique
Fs5_ : Ressembler à un vélo
Fs6_ : Ne pas engendrer de nuisance

Ci1_VAE.odg ISI 02/04/2008 Lycée Roosevelt-REIMS

 f 3/4 I N I T I A T I O N A U X S C I E N C E S D E L' I N G E N I E U R

Ci1
Analyse fonctionnelle (VéloAssistanceElectrique)

- Distinguer une fonction principale d'une fonction contrainte.

 Indiquer dans le tableau ci-dessous la (es) fonction(s) principale(s) et les fonctions contrainte, après avoir pris
connaissance des définitions

Fonction principale Fonction contrainte

Respecter les normes
Être esthétique
Permettre de se déplacer par rapport au sol
Tenir verticalement à l’arrêt
Être confortable
Permettre la mise en charge de la batterie
Permettre de réduire l’encombrement
Être ergonomique
Ressembler à un vélo
Ne pas engendrer de nuisance

- Distinguer une fonction d'usage d'une fonction d'estime.

 Indiquer dans le tableau ci-dessous les fonctions d'estime et les fonctions d'usage, après avoir pris connaissance des
définitions

Fonction d'usage Fonction d'estime

Respecter les normes
Être esthétique
Permettre de se déplacer par rapport au sol
Tenir verticalement à l’arrêt
Être confortable
Permettre la mise en charge de la batterie
Permettre de réduire l’encombrement
Être ergonomique
Ressembler à un vélo
Ne pas engendrer de nuisance

Ci1_VAE.odg ISI 02/04/2008 Lycée Roosevelt-REIMS

 I N I T I A T I O N A U X S C I E N C E S D E L' I N G E N I E U R

Ci1
Analyse fonctionnelle (VéloAssistanceElectrique)

Distinguer une fonction de service d'une fonction technique.

Repérer les solutions constructives associées aux fonctions techniques qui contribuent à la
réalisation des fonctions d'usage.

 Pour chaque fonction d'usage, repérer par des couleurs les fonctions techniques qui contribuent à leur
réalisation.
Fonctions techniques
Fonctions de service
Régler rapidement la hauteur de la potence
Permettre la mise en place d’un système
Connecter aisément au chargeur
de maintien
Replier facilement la potence
Accéder rapidement à la batterie
Permettre de recharger les batteries
Autoriser la rotation de la béquille
Limiter la rotation de la béquille
Replier facilement le cadre
Permettre de réduire l’encombrement
Charger la batterie en toute sécurité

- Distinguer une fonction de service d'une fonction technique.

Parmi les 6 fonctions suivantes entourer celle qui est une fonction de service. (S'aider du diagramme pieuvre page
 précédente) :

- Amortir les chocs sur les bras

- Contrôler l'action sur les freins
- Avancer
- S'adapter au cycliste
- Fournir l'énergie électrique
- Faciliter le déplacement

- Valider un modèle d’organisation fonctionnelle dans des cas simples.

Sachant que les 5 fonctions restantes sont des fonctions techniques, replacer alors toutes les fonctions dans le FAST situé
 sur la page suivante

Ci1_VAE.odg ISI 02/04/2008 Lycée Roosevelt-REIMS

 f 1/1 I N I T I A T I O N A U X S C I E N C E S D E L' I N G E N I E U R

Ci1
Ci12
Analyse fonctionnelle (VéloAssistanceElectrique)
Faciliter le Accueillir Assurer recevoir le poids du cycliste Selle
déplacement le le confort Poignées
de l'utilisateur cycliste et la stabilité offrir une prise pour l'équilibre
Pédales
recevoir le poids des jambes
absorber les amortir les chocs Suspension
imperfections du sol au niveau du corps centrale
amortisseur
amortir les chocs
au niveau des bras fourche
Pneumatiques
atténuer les vibrations
s'adapter au assurer une position ergonomique Cadre
cycliste Mouvement
permettre le réglage de la selle potence
Mouvement
permettre le réglage du guidon tube selle
Donner une stabilité longitudinale
2 roues

Avancer Utiliser Récupérer l'énergie musculaire Pédalier

l'énergie
Transmettre l'énergie Chaîne
musculaire
Adapter la puissance
Dérailleur et
Utiliser pignons
Récupérer les infos Contrôler la mise sous
l'énergie tension
pour la gestion de Clef contact
électrique
l'assistance Analyser flux énergie
Variateur
batterie/ moteur
Contrôler la rotation Capteur
du pédalier magnétique
Contrôler l'action sur contacteurs frein
les freins
Transmettre l'énergie au moteur Variateur

Fournir l'énergie électrique Batterie

Convertir l'énergie Moteur

électrique en énergie mécanique
Réducteur à
Augmenter le couple étages 1/15
Obtenir le Obtenir le Rouler Roue arrière
déplacement par roulement
rapport au sol Permettre la rotation de Pivot
la roue arrière
Pneu
Transmettre l'effort
Diriger Permettre de modifier la direction Guidon
Pivot
Accepter l'orientation de la roue
Assurer le contact avec le sol Rouler Roue avant

Permettre rotation roue avant Pivot

Pneu
Maintenir le contact
Arrêter Permettre de diminuer la vitesse Poignée de frein
Câbles
Transmettre l'effort de freinage
Etrier
Freiner la roue avant
Tambour
Freiner la roue arrière
Protéger Variateur
Protéger le moteur contre les surcharges
Gardeboue
Protéger le cycliste Eviter les projection
Eclairage
Etre vue

Ci1_VAE.odg ISI 02/04/2008 Lycée Roosevelt-REIMS

 I N I T I A T I O N A U X S C I E N C E S D E L' I N G E N I E U R

Ci1
Analyse fonctionnelle (VéloAssistanceElectrique)

3
Le capteur de pédalage
est constitué d'une rondelle
magnétique en mouvement
avec le pédalier et d'un
capteur détectant le passage
des aimants.

7
Le moteur Courant Continu
convertit l'énergie électrique
en énergie mécanique.
Le Réducteur 1/15 permet
d'augmenter le couple.

Le Variateur DK3616 assure :

- le traitement des informations Le capteur AKIRA lié mécaniquement
(pédalage et freinage), avec le câble du frein, établit une liaison
- la distribution de l'énergie vers électrique par le contact de deux aimants.
le moteur. Cette liaison est rompue à la moindre
- la protection du moteur et de la sollicitation du frein.

 Indiquer dans le tableau ci-dessous l'emplacement dans la chaîne fonctionnelle des différents éléments proposés.

Chaîne d’énergie Chaîne d’information Action

Chaîne
Moteur
Variateur
Roue arrière & pneu
Dispositif Akira
Capteur magnétique
Pédalier
Réducteur
Batterie
Leds niveau batterie

Ci1_VAE.odg ISI 02/04/2008 Lycée Roosevelt-REIMS
