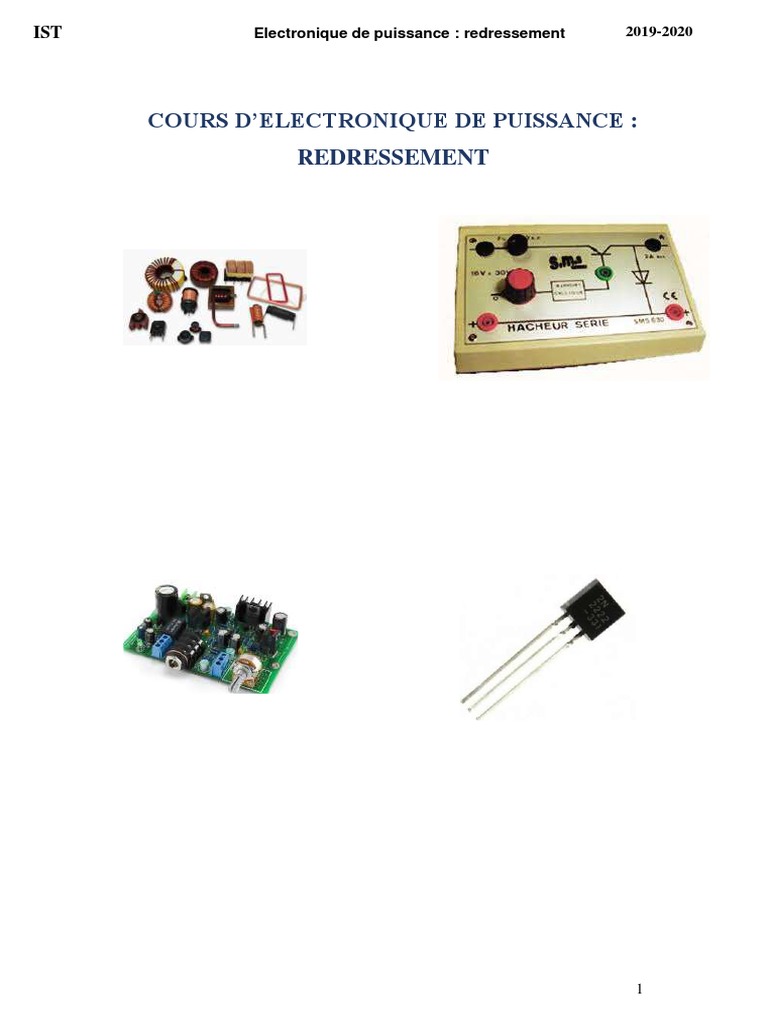

IST Electronique de puissance : redressement 2019-2020
COURS D’ELECTRONIQUE DE PUISSANCE :

REDRESSEMENT
1
Table des matières

LES CONVERTISSEURS ALTERNATIFS/CONTINU ..............................................................................................................................................3
LES MONTAGES REDRESSEURS ................................................................................................................................................................................3
I. INTRODUCTION ...................................................................................................................................................................................................3
II. REDRESSEMENT SUR CIRCUITS MONOPHASÉS ....................................................................................................................................4
1. Redressement simple alternance non commandé (charge résistive)................................................................................................................4
a) Montage ...........................................................................................................................................................................................................4
b) Analyse du fonctionnement ......................................................................................................................................................................4
c) Formes d’ondes des différentes grandeurs ....................................................................................................................................................5
d) Valeur moyenne de la tension v C et du courant iC ...................................................................................................................................5
e) Calcul de valeur efficace de la tension redressée Vc ....................................................................................................................................5
f) Facteur de forme et taux d’ondulation ...........................................................................................................................................................6
2. Redressement simple alternance non commandé (charge R L) .......................................................................................................................6
a) Montage ..............................................................................................................................................................Erreur ! Signet non défini.
b) Analyse du fonctionnement .........................................................................................................................Erreur ! Signet non défini.
c) Formes d’ondes des différentes grandeurs .......................................................................................................Erreur ! Signet non défini.
d) Conclusion ....................................................................................................................................................Erreur ! Signet non défini.
3. Redressement simple alternance non commandé (charge active) .....................................................................................................................9
a) Montage ...........................................................................................................................................................................................................9
b) Analyse du fonctionnement ......................................................................................................................................................................9
c) Formes d’ondes des différentes grandeurs ..................................................................................................................................................10
4. Redressement simple alternance commandé par thyristor (charge résistive) .................................................................................................11
d) Montage ...................................................................................................................................................................................................11
e) Analyse du fonctionnement..........................................................................................................................................................................11
f) Formes d’ondes des différentes grandeurs ..................................................................................................................................................12
g) Valeur moyenne de la tension v C et du courant iC .................................................................................................................................12
III. LES PONTS DE REDRESSEMENT EN MONOPHASÉ .........................................................................................................................14
1. Pont à diodes sur charge résistive ......................................................................................................................................................................14
a) Montage .........................................................................................................................................................................................................14
b) Analyse du fonctionnement ....................................................................................................................................................................15
c) Formes d’ondes des différentes grandeurs ..................................................................................................................................................16
d) Valeur moyenne de la tension redressée ................................................................................................................................................16
e) Calcul de valeur efficace de la tension redressée Vc ..................................................................................................................................16
f) Facteur de forme et taux d’ondulation .........................................................................................................................................................17
2. Pont tous thyristors .............................................................................................................................................................................................17
a) Montage .........................................................................................................................................................................................................17
b) Analyse du fonctionnement ....................................................................................................................................................................18
c) Valeur moyenne de la tension v C .................................................................................................................................................................19
2
LES CONVERTISSEURS ALTERNATIFS/CONTINU

LES MONTAGES REDRESSEURS
I. INTRODUCTION
Un montage redresseur permet d’obtenir une tension continue (de valeur moyenne non nulle) à
partir d’une tension alternative sinusoidale (de valeur moyenne nulle). On distingue les
redressement non commandés, utlisant uniquement des diodes et délivrant une tension de valeur
moyenne non réglable et les redressements commandés, utilisant des thyristors permettant
d’obtenir une tension de valeur moyenne réglable.
L’étude d’un montage redresseur porte sur :

- La recherche de la forme de la tension redressée Vc ;
- Le calcul de la valeur moyenne <Vc> de Vc(t) ;
- Le calcul de la valeur efficace Vc de Vc(t) ;
Vc
- Le facteur de forme : F =
 Vc 
Plus F tend vers 1, plus la tension redressée Vc(t) peut être considerée comme continue.
VcMAX − VcMIN
- Le taux d’ondulation :  =
 Vc 
Plus taux tend vers 0, plus la tension redressée Vc(t) peut être considerée comme
continue.
On peut grouper les composants utilisés dans les convertisseurs statiques AC- DC en deux
catégories :
● Les diodes
● Les thyristors
3
Son symbole normalisé est :
II. REDRESSEMENT SUR CIRCUITS MONOPHASÉS
L’entrée est une tension alternative monophasée. Les circuits avec des diodes fournissent des
tensions continues constantes, ceux avec les thyristors ou autre composant commandé donnent des
tensions continues de valeurs moyennes variables.
1. Redressement simple alternance non commandé (charge résistive)
a) Montage
b) Analyse du fonctionnement
4
c) Formes d’ondes des différentes grandeurs
d) Valeur moyenne de la tension vC et du courant iC
e) Calcul de valeur efficace de la tension redressée Vc

T 2
1 1
Vc =
T0 Vc 2 (t )dt Vc = (
2  (V
0
M sin  ) 2 d )
2
VM 2
Vc 2 =  (sin  ) d )
2
2 0

VM 2 1 − cos 2
2 0
Vc =
2
( )d )
2

VM 2   
Vc =   1d − 0 cos(2 )d 
2
4  0 
VM 2  1 
Vc 2 =
4 ( − 0) − 2 (sin 2 − Sin 0) 
VM 2 VM Vc VM
Vc =
2
 D’où Vc = et Ic = =
4 2 R 2.R
5
f) Facteur de forme et taux d’ondulation

• Facteur de forme
VM
Vc 
F= = 2 = = 1.57
 Vc  VM 2

• Taux d’ondulation
VcMAX − VcMIN VM − 0
= = =  = 3.14
 Vc  VM

2. Redressement simple alternance non commandé (charge R L)
La présence de l’inductance provoque une retenue puis une restitution de l’énergie. La diode va
conduire plus longtemps. L’explication de ce phénomène est :
T
La diode conduit à partir de t=0 et ne se bloque pas en (T étant la période du signal d'entrée)
2
comme avec une charge purement résistive. La tension devient négative aux bornes de la charge
T
tant que le courant ne s'annule pas. La diode se bloque avec un retard t 0 compris entre et T. La
2
tension « redressée » est alors négative pendant une partie de la période. La bobine impose la
continuité du courant dans la charge.
a) Montage
T
0t  Ve(t)>0, la diode D est passante Ud=0V d’où Vs=Ve.
2
di
L’effet de self L emmagasine de l’énergie.
dt
T di
t= L’effet de self L arrêt d’emmagasiner de l’énergie
2 dt
6
T di
 t  t0 L’effet de self L restitue de l’énergie.
2 dt
t = t0 L’effet de self fini de restituer de l’énergie et le courant s’annule.
t0  t  T La diode est bloquée Ud=Ve
d) Conclusion
La charge inductive introduit un retard à l’installation et à la suppression du courant. Le courant
est “Lissé“.
Les performances du montage sont médiocres, la tension redressée Vs étant en partie négative, sa
valeur moyenne est diminuée par rapport au cas d’une charge résistive.
Pour éviter cet inconvénient, on emploie une diode de DRL dite de “roue libre“, montée en
parallèle inverse sur la charge inductive.
Dès que la tension redressée Vs tend à devenir négative, la diode DRL se met à conduire, court-
circuitant et démagnétisant la charge inductive.
7
On remarque que La tension Vs ne devient plus négative, car la diode de roue libre DRL assure la
continuité du courant. Le courant est lissé.
8
3. Redressement simple alternance non commandé (charge active)
a) Montage
La diode D est parfaite.
E : f.é.m. d’une batterie d’accumulation de résistance interne négligeable.
9
10
4. Redressement simple alternance commandé par thyristor (charge résistive)
a) Montage
On considère TH un thyristor parfait.
Ve (t ) = VeM sin(t )
 est appelé angle de retard à l’amorçage. Il est

synchronisé sur le réseau. Il correspond à un
temps de retard à l’amorçage t
Quelque soit l’état de TH on a Ve = VAK + VS
11
d) Valeur moyenne de la tension vC et du courant iC
12
1 + cos( )
 Vs = .VeMax
2
13
III. LES PONTS DE REDRESSEMENT EN MONOPHASÉ DOUBLE

ALTERNANCE
On peut les représenter par le schéma global de la figure suivante où nous remplaçons les
interrupteurs statiques par des interrupteurs mécaniques. Trois cas pratiques existent :
✓ Tous les interrupteurs sont des diodes.

✓ Tous les interrupteurs sont des thyristors.
✓ Pont mixte symétrique (k1 et k3 sont des thyristors / k2 et k4 sont des diodes).
1. Pont à diodes sur charge résistive
a) Montage
14
- Pour 0<θ<ℿ : D1 et D4 sont conductrice car la polarité de la borne A positive
et celle de B es négative, d’où
ie = iD1 = iD 4 = ic
iD 3 = iD 2 = 0
Vc = V
U D1 = U D 4 = 0
U D 2 = U D 3 = −V
- Pour ℿ <θ<2ℿ : La polarité de la borne A devienne négative et la polarité B

devienne positive, D2 et D4 conduisent et D1 et D3 se bloquent
ie = −iD 2 = −iD 3 = −ic
iD1 = iD 4 = 0
Vc = −V  0
U D 2 = U D3 = 0
15
U D1 = U D 4 = V  0
d) Valeur moyenne de la tension redressée

1 T
T 0
 Vc = Vc(t )dt
1  2Vm

 Vc = Vm sin  d =
0 
e) Calcul de valeur efficace de la tension redressée Vc

T 
1 1
Vc =
T0 Vc 2 (t )dt Vc = (  (VM sin  ) 2 d )
0

Vm 2
Vc 2 =  (sin  ) d )
2
 0

Vm 2 1 − cos 2
Vc 2 =
 (
0
2
)d )
16

Vm 2   
Vc 2 =   1d − 0 cos(2 )d 
2  0 
Vm 2  1 
Vc 2 =
2 ( − 0) − 2 (sin  − Sin 0) 
Vm 2 Vm Vc V
Vc =
2
 D’où Vc = et Ic = = m
2 2 R 2.R
f) Facteur de forme et taux d’ondulation

• Facteur de forme
Vm
F=
Vc
= 2 =  = 1.11
 Vc  2*Vm 2* 2

• Taux d’ondulation
VcMAX − VcMIN Vm − 0 
= = = = 1.57
 Vc  2*Vm 2

On remarque que le taux d’ondulation s’améliore : le nombre d’alternance par période égale à deux
alors qu’il était un dans le cas d’un redressement par une diode, donc :
La tension est plus proche du continu on a
2. Pont tous thyristors
a) Montage
Ce montage est utilisé pour alimenter les machines à courant continu (DC). Il permet la
récupération de l’énergie électrique en cas de fonctionnement de la machine en mode génératrice.
C’est à dire le transfert de l’énergie s’effectue de la machine vers le réseau.
17
En électronique de puissance (commande de moteurs…), les intensités sont élevées tandis que les
tensions d’alimentation sont relativement faibles. Aussi, est-il plus intéressant d’assurer le filtrage
par des inductances en série avec la charge, plutôt que par des capacités en parallèle avec la charge.
C’est pourquoi, on insère habituellement en série avec la charge une inductance élevée
que l’on suppose de valeur infinie.
Cette inductance encore appelée inductance de lissage n’est pas forcément nécessaire quand
l’inductance de la charge est elle-même importante (commande d’un moteur série à courant
continu…)
Ainsi peut-on conclure : Avec une inductance de lissage, le courant dans la charge est
rigoureusement constant. Dans la suite on a toujours iC (θ) = IC = cst.
18
a) Valeur moyenne de la tension vC
Le courant moyen à la sortie du redresseur Ic est toujours positif, donc si V cmoy < 0 on obtient une
puissance Vcmoy Ic < 0, ce qui veut dire que la puissance passe de la machine à la source : Inversion
de l’opération.
19
Ce mode est utilisé pour la récupération. Dans ce cas, il faut inverser la f.c.e.m. E de la machine
en inversant le courant d’excitation Iex de telle sorte que la machine se comporte comme une
génératrice.
Donc pour ψ > π/2, la tension de sortie Vcmoy devient négative. On appelle le convertisseur dans
ce cas par « Onduleur non autonome mais assisté » car la fréquence de sortie de l’onduleur est
fixée par le réseau (La fréquence de Vs vaut 100Hz imposée par celle du réseau 50Hz). Et pour ψ
< π/2, la tension de sortie Vcmoy devient positive. On appelle le convertisseur dans ce cas par «
Redresseur »
Avec  = 
20
3. Pont mixte symétrique sur charge active
a) Montage
21
22
23
d) Valeur moyenne de la tension redressée
e) Valeur moyenne de courant dans la charge
24

Cours D'Electronique de Puissance: Redressement

Transféré par

Informations du document

Titre original

Copyright

Formats disponibles

Partager ce document

Partager ou intégrer le document

Options de partage

Avez-vous trouvé ce document utile ?

Ce contenu est-il inapproprié ?

Droits d'auteur :

Formats disponibles

Cours D'Electronique de Puissance: Redressement

Transféré par

Droits d'auteur :

Formats disponibles

IST Electronique de puissance : redressement 2019-2020

COURS D’ELECTRONIQUE DE PUISSANCE :

Table des matières

LES MONTAGES REDRESSEURS ................................................................................................................................................................................3

II. REDRESSEMENT SUR CIRCUITS MONOPHASÉS ....................................................................................................................................4

1. Redressement simple alternance non commandé (charge résistive)................................................................................................................4

b) Analyse du fonctionnement ......................................................................................................................................................................4

c) Formes d’ondes des différentes grandeurs ....................................................................................................................................................5

d) Valeur moyenne de la tension v C et du courant iC ...................................................................................................................................5

e) Calcul de valeur efficace de la tension redressée Vc ....................................................................................................................................5

f) Facteur de forme et taux d’ondulation ...........................................................................................................................................................6

2. Redressement simple alternance non commandé (charge R L) .......................................................................................................................6

a) Montage ..............................................................................................................................................................Erreur ! Signet non défini.

b) Analyse du fonctionnement .........................................................................................................................Erreur ! Signet non défini.

c) Formes d’ondes des différentes grandeurs .......................................................................................................Erreur ! Signet non défini.

d) Conclusion ....................................................................................................................................................Erreur ! Signet non défini.

3. Redressement simple alternance non commandé (charge active) .....................................................................................................................9

b) Analyse du fonctionnement ......................................................................................................................................................................9

c) Formes d’ondes des différentes grandeurs ..................................................................................................................................................10

4. Redressement simple alternance commandé par thyristor (charge résistive) .................................................................................................11

f) Formes d’ondes des différentes grandeurs ..................................................................................................................................................12

g) Valeur moyenne de la tension v C et du courant iC .................................................................................................................................12

III. LES PONTS DE REDRESSEMENT EN MONOPHASÉ .........................................................................................................................14

1. Pont à diodes sur charge résistive ......................................................................................................................................................................14

b) Analyse du fonctionnement ....................................................................................................................................................................15

c) Formes d’ondes des différentes grandeurs ..................................................................................................................................................16

d) Valeur moyenne de la tension redressée ................................................................................................................................................16

e) Calcul de valeur efficace de la tension redressée Vc ..................................................................................................................................16

f) Facteur de forme et taux d’ondulation .........................................................................................................................................................17

2. Pont tous thyristors .............................................................................................................................................................................................17

b) Analyse du fonctionnement ....................................................................................................................................................................18

c) Valeur moyenne de la tension v C .................................................................................................................................................................19

LES CONVERTISSEURS ALTERNATIFS/CONTINU

L’étude d’un montage redresseur porte sur :

Son symbole normalisé est :

II. REDRESSEMENT SUR CIRCUITS MONOPHASÉS

1. Redressement simple alternance non commandé (charge résistive)

c) Formes d’ondes des différentes grandeurs

d) Valeur moyenne de la tension vC et du courant iC

e) Calcul de valeur efficace de la tension redressée Vc

f) Facteur de forme et taux d’ondulation

2. Redressement simple alternance non commandé (charge R L)

t0  t  T La diode est bloquée Ud=Ve

c) Formes d’ondes des différentes grandeurs

3. Redressement simple alternance non commandé (charge active)

La diode D est parfaite.

E : f.é.m. d’une batterie d’accumulation de résistance interne négligeable.

c) Formes d’ondes des différentes grandeurs

4. Redressement simple alternance commandé par thyristor (charge résistive)

 est appelé angle de retard à l’amorçage. Il est

c) Formes d’ondes des différentes grandeurs

d) Valeur moyenne de la tension vC et du courant iC

III. LES PONTS DE REDRESSEMENT EN MONOPHASÉ DOUBLE

✓ Tous les interrupteurs sont des diodes.

1. Pont à diodes sur charge résistive

- Pour ℿ <θ<2ℿ : La polarité de la borne A devienne négative et la polarité B

ie = −iD 2 = −iD 3 = −ic

c) Formes d’ondes des différentes grandeurs

d) Valeur moyenne de la tension redressée

e) Calcul de valeur efficace de la tension redressée Vc

f) Facteur de forme et taux d’ondulation

2. Pont tous thyristors

c) Formes d’ondes des différentes grandeurs
