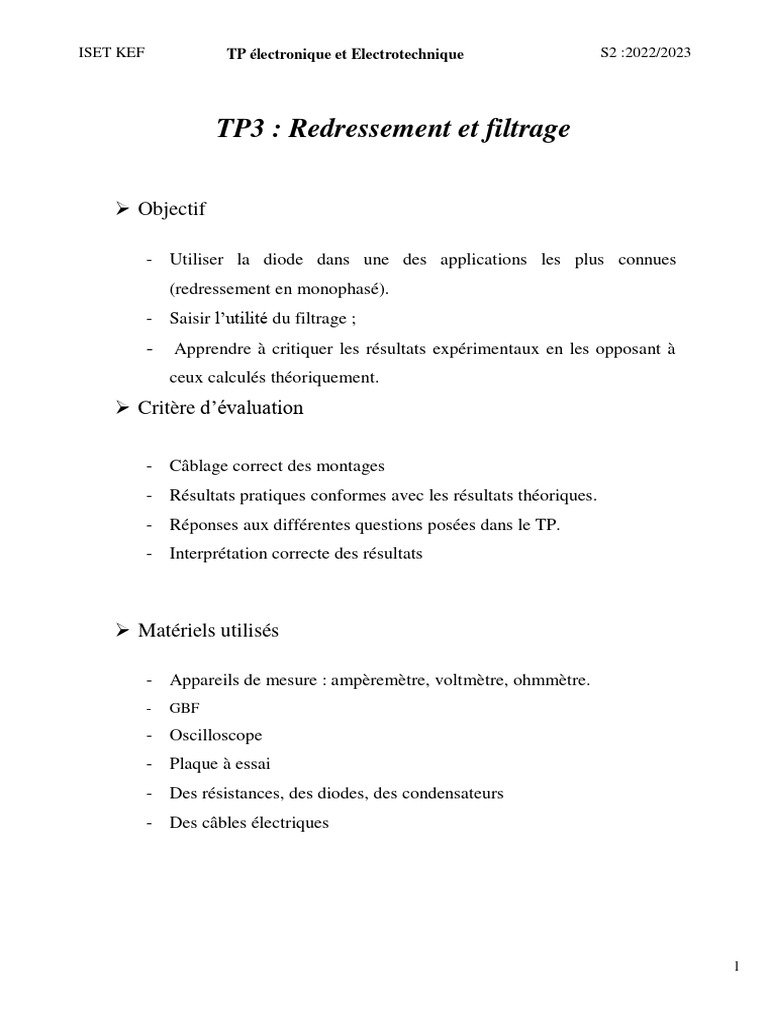

ISET KEF TP électronique et Electrotechnique S2 :2022/2023

TP3 : Redressement et filtrage

 Objectif

- Utiliser la diode dans une des applications les plus connues

(redressement en monophasé).
- Saisir l’utilité du filtrage ;
- Apprendre à critiquer les résultats expérimentaux en les opposant à
ceux calculés théoriquement.
 Critère d’évaluation

- Câblage correct des montages

- Résultats pratiques conformes avec les résultats théoriques.
- Réponses aux différentes questions posées dans le TP.
- Interprétation correcte des résultats

 Matériels utilisés

- Appareils de mesure : ampèremètre, voltmètre, ohmmètre.

- GBF
- Oscilloscope
- Plaque à essai
- Des résistances, des diodes, des condensateurs
- Des câbles électriques

1
ISET KEF TP électronique et Electrotechnique S2 :2022/2023

TP3 : Redressement et filtrage

I - Rappels théoriques

1) Généralités :
Les appareils électroniques sont habituellement alimentés par une source de tension continue.
Celle-ci peut être obtenue partir d’un dispositif de redressement suivi d’un filtre.
2) Redressement double alternance
2.1) Avec transformateur à point milieu (avec 2 diodes) :

Figure 1 : Montage d'un redressement double alternance avec transformateur à point milieu.

Le secondaire du transformateur à point milieu délivre des tensions symétriques et opposées.

S’il y a une alternance positive sur une branche, il existe une alternance négative sur l'autre.
Pendant l'alternance positive sur la branche supérieure. La diode D1 est donc polarisée
pour être passante. Le courant circule dans D1 et Ru et reboucle par le point milieu du
transformateur.
Pendant l’autre demi-période, c’est la diode D2 qui est polarisée en directe.
2.2) A pont de Greatz (avec 4 diodes)

Figure 2 : Montage d’un redressement double alternance à pont de Greatz.

2
ISET KEF TP électronique et Electrotechnique S2 :2022/2023

Pendant la première alternance de e (t), le courant parcourt la résistance de charge en suivant

les diodes D1 et D3. Et pendant la deuxième alternance, i (t) passe dans R en suivant les diodes
D4 et D2.
La figure suivante représente un redressement des deux alternances pendant deux périodes.

Figure 3 : Tensions d'entrée et de sortie d'une diode redresseuse double alternance

3) Filtrage
Afin d’améliorer la qualité de tension redressée, pour se rapprocher d’une tension
continue, on utilise un autre circuit électronique à la suite du redresseur : filtre. En effet, il
réduit l’ondulation de la tension redressée. (Figure 2-5)

Figure 4 : Filtrage d’un signal redressé

II - Etude théorique
On cherche à calculer les grandeurs caractéristiques du signal redressé :

1) La tension moyenne :
𝟏 𝐓
𝐕𝐦𝐨𝐲 = ∫ 𝐕 (𝐭)𝐝𝐭
𝐓 𝟎 𝐬

 Donner l’expression de la valeur moyenne du signal redressé double alternance.

…………………………………………………………………………………………..
…………………………………………………………………………………………..
………………………………………………………………………………………….

3
ISET KEF TP électronique et Electrotechnique S2 :2022/2023

2) La tension efficace :
𝟏 𝐓
𝐕𝐞𝐟𝐟 = √ ∫ 𝐕𝐬 (𝐭)𝟐 𝐝𝐭
𝐓 𝟎

 Donner l’expression de la valeur efficace du signal redressé double alternance.

…………………………………………………………………………………………..
…………………………………………………………………………………………..
3) Facteur de forme :
𝑉eff
𝐹=
𝑉𝑚o𝑦
Plus le facteur F s’approche de 1, plus la tension est continue.
 Donner l’expression du facteur de forme du signal redressé double alternance.
…………………………………………………………………………………………..
III - Etude expérimentale
1) Redressement double alternance avec pont de Greatz
 Réaliser le montage suivant :

Avec : e(𝑡) = 10. sin(2. 𝜋. 100. 𝑡) , Rch=470Ω,

 Visualiser à l’oscilloscope les tensions suivantes: e (t) et uch(t),
 Représenter les deux tensions sur le même papier millimétré ;
 Mesurer à l’aide de l’oscilloscope la valeur moyenne, efficace de la tension redressée et
la fréquence de sortie ;
Umoy : ……………………………………………………………………………………….
Ueff : ..………………………………………………………………………………………..
fs :…………………………………………………………………………………………….

4
ISET KEF TP électronique et Electrotechnique S2 :2022/2023

 Calculer les valeurs moyenne et efficace de la tension redressée ; les comparer aux
valeurs pratiques ;
Umoy : ……………………………………………………………………………………….
Ueff : ..………………………………………………………………………………………..
Comparaison :
………………………………………………………………………………………………
……………………………………………………………….................................................
 Calculer le facteur de forme ;
F= ……………………………………………………………………………………………

2) Redressement double alternance avec transformateur à point milieu et deux diodes

Réaliser le montage suivant :

Avec : 𝑣1(𝑡) = 𝑉𝑚. sin(2. 𝜋. 50. 𝑡) , Rch=470Ω,

 Visualiser à l’oscilloscope les tensions suivantes: 𝑣1(𝑡) et uch(t),
 Représenter les sur le même papier millimétré ;
 Mesurer à l’aide de l’oscilloscope la valeur moyenne, efficace de la tension redressée et
la fréquence de sortie ;
Uchmoy :……………………………………………………………………………………
Ucheff :……………………………………………………………………………………..
fs :………………………………………………………………………………………….
 Calculer les valeurs moyenne et efficace de la tension redressée ; les comparer aux
valeurs pratiques ;
Umoy : ……………………………………………………………………………………….
Ueff : ..………………………………………………………………………………………..

5
ISET KEF TP électronique et Electrotechnique S2 :2022/2023

Comparaison :
……………………………………………………………………………………………
…………………………………………………………………..........................................
.......
 Calculer le facteur de forme ;
F=
……………………………………………………………………………………………
3) Filtrage
Réaliser le montage suivant :

Avec e(t) = 10 sin ( 2π 103t) , R=470Ω

Pour les trois valeurs de capacités chimiques suivantes : C1 = 1µF,
C2 = 10µFet C3 = 1000µF :
 Visualiser la tension aux bornes de la charge ;
 Mesurer à l’aide de l’oscilloscope l’ondulation résiduelle ∆𝑉 de tension :
∆𝑉 = 𝑉𝑚𝑎𝑥 − 𝑉𝑚i𝑛
∆𝑉
C1=1µF
C2 = 10µF
C3 = 1000µF

 Interpréter les résultats

……………………………………………………………………………………………
……………………………………………………………………………………………
…………………………………………………………………………………………
 Conclure
…………………………………………………………………………………………
……………………………………………………………………………………………
……………………………………………………………………………………………
