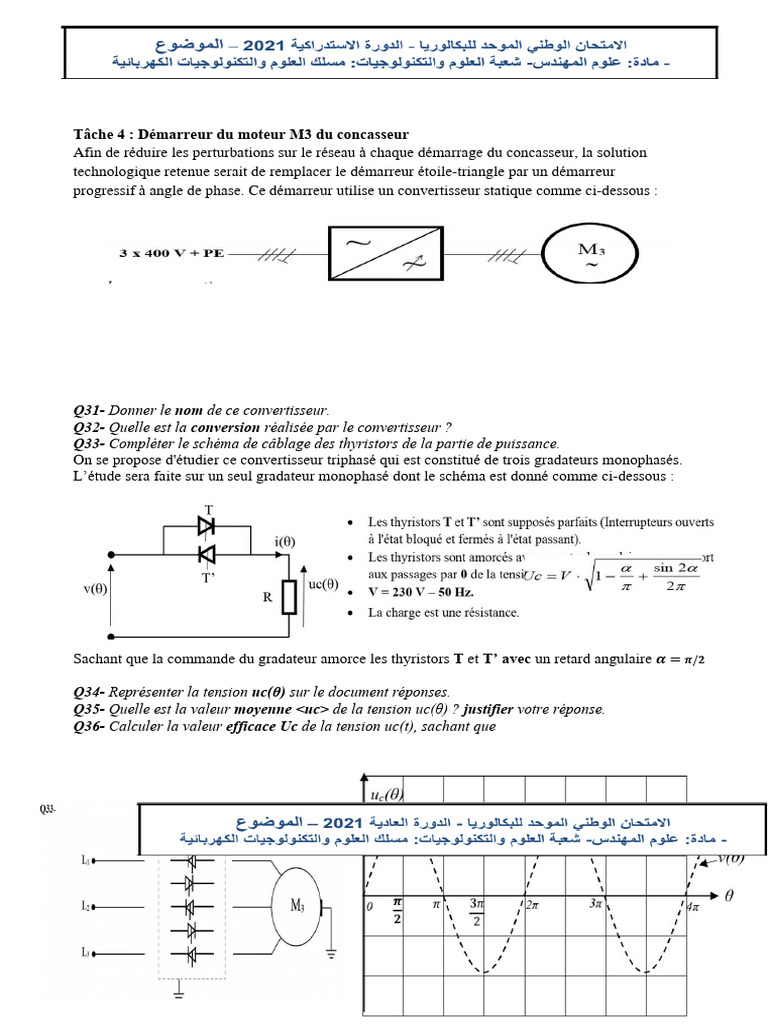

Tâche 4 : Démarreur du moteur M3 du concasseur

Afin de réduire les perturbations sur le réseau à chaque démarrage du concasseur, la solution
technologique retenue serait de remplacer le démarreur étoile-triangle par un démarreur
progressif à angle de phase. Ce démarreur utilise un convertisseur statique comme ci-dessous :

Q31- Donner le nom de ce convertisseur. 0,75 pt

Q32- Quelle est la conversion réalisée par le convertisseur ? 0,75 pt
Q33- Compléter le schéma de câblage des thyristors de la partie de puissance. 1,5 pt
On se propose d'étudier ce convertisseur triphasé qui est constitué de trois gradateurs monophasés.
L’étude sera faite sur un seul gradateur monophasé dont le schéma est donné comme ci-dessous :

Sachant que la commande du gradateur amorce les thyristors T et T’ avec un retard angulaire 𝜶 = 𝝅/𝟐

Q34- Représenter la tension uc(θ) sur le document réponses. 1 pt

Q35- Quelle est la valeur moyenne <uc> de la tension uc(θ) ? justifier votre réponse. 1 pt
Q36- Calculer la valeur efficace Uc de la tension uc(t), sachant que
Tâche 2 : Étude du convertisseur DC/AC
Le schéma synoptique de la partie électrique de l'hydrolienne est représenté par la figure ci-dessous.

La figure 11 ci-dessous représente le schéma de principe du convertisseur DC/AC et son modèle

équivalent. Le transistor de puissance (IGBT) est équivalent à un interrupteur commandé

Le convertisseur DC/AC, objet de l’étude, utilise la commande en M.L.I.

Principe de la commande en M.L.I du convertisseur DC/AC

La modulation de largeur d’impulsion (M.L.I) est une technique de commande permettant de générer
une tension quasi-sinusoïdale par découpage d’une tension continue.
Un signal sinusoïdal Vsin de référence et de fréquence définie fu est comparé à un signal triangulaire
Vtri de fréquence fv ; avec fv >> fu.

Génération analogique du signal M.L.I

La tension continue récupérée aux bornes du condensateur C est transformée, par le convertisseur, en
une tension alternative sinusoïdale de fréquence 50 Hz. Le signal de commande Vcom des transistors de
puissance (IGBT) est obtenue par comparaison du signal triangulaire Vtri au signal sinusoïdal Vsin. La
largeur de Vcom varie alors au rythme de l’amplitude du signal sinusoïdal selon le principe suivant

Tableau de commande de la M.L.I

Le tableau, DREP 04, représente les états des interrupteurs (1 = fermé, 0 = ouvert) correspondant aux
valeurs de tensions attendues en A, B, C. Les états des interrupteurs pour la sortie VAB et VBA sont reportés
sur le tableau.
Question : 20.Compléter le tableau pour les autres sorties. 3 pts
Question : 21.Compléter le chronogramme de la sortie Vcom.
BAC 2011S-NORMALE (Positionneur d’antenne parabolique): Principe de fonctionnement du
pont en H:

Pour la commande et l’inversion du sens démarche du

moteur à courant continu, on utilise un pont en H (intégré
au circuit PBL3717) dont le schéma de principe simplifié
est représenté ci-contre.
I1 à I4 sont des interrupteurs commandés.
Sachant que :- Interrupteur fermé "1";
- Interrupteur ouvert "0"
Compléter le tableau ci-dessous :

BAC 2012S-
RATTRAPAGE (Store automatise): Etude du redressement:

Les diodes sont supposées parfaites. La charge du pont redresseur est supposée résistive
de résistance R.

1. Représenter la tension U2(t) à la sortie

du transformateur
2. Représenter la tension US(t).

3. Calculer les valeurs moyennes Usmoy et

efficace Usef de la tension US.

ACTIVITE 13 : EXERCICES
CONVERTISSEURS STATIQUES ;

Montage redresseur en pont. U = 48V-

50Hz
1) Préciser les conductions des diodes et la relation entre uc et u dans chaque intervalle.

Tracer uc(t)

2) Donner les expressions de la valeur moyenne et de la valeur efficace de uc en fonction

U. Calculer ces valeurs.

3) Quel type d’appareil doit-on utiliser pour mesurer ces 2 valeurs ?

BAC 2015 S- NORMALE (Système de traitement thermique): Etude de l’onduleur de tension :

Afin de faire varier la vitesse du moteur asynchrone

triphasé, on alimente celui-ci par l’intermédiaire d’un
onduleur embarqué à bord du tramway.

La charge correspond à un enroulement statorique du moteur

asynchrone. La tension E est obtenue à partir du réseau
continu Uc tel que : E = Uc/2 = 375 V.

On commande les interrupteurs de la façon suivante :

0 <t<T/2 : K1 fermé et K2 ouvert.
T/2<t<T : K2 fermé et K1 ouvert.
f = 88 Hz
1. Calculer la période T de la tension v1(t) :
2. Quel type de conversion effectue un onduleur de
tension ? (choisir la bonne réponse)
a. Alternatif – Alternatif ; b. Alternatif – Continu ;
c. Continu – Continu ; d. Continu-Alternatif.
3. Tracer l’allure de v1(t) pour une période T :4. Calculer la
valeur efficace V1 de la tension v1(t) :
5. Quelle est la valeur moyenne V1moy de la tension v1(t) ?

BAC 2013S-NORMALE (Éolienne): Etude du redresseur :

La résistance r de la bobine vaut 0,50 Ω et son inductance L a une valeur suffisante pour

que l'intensité is soit quasiment constante, on notera donc is = Is. Le condensateur a une

capacité de valeur suffisante pour que la tension

uc soit quasiment constante ; on notera donc uc =

Uc. Pour le fonctionnement envisagé on a : Uc =

17 V et Is = 10 A ; on suppose que les diodes du

pont redresseur sont idéales.

1. Représenter le graphe de la tension us :

2. Déterminer la fréquence f de la tension de

sortie us:

L’expression de la tension moyenne Usmoy en fonction de u2 est : Usmoy =√2U2 √2/π.

3. Donner la relation liant Usmoy à Uc, Is et r :

4. Calculer Usmoy et en déduire la valeur U2.

BAC 2017 S- NORMALE (Système de pompage photovoltaïque (PPV)): Etude du principe de

l’onduleur:

La motopompe est alimentée à partir d’un onduleur triphasé. Cependant, l’étude se limitera au
principe d’un onduleur monophasé dont le schéma est représenté ci-dessous :
• E est une tension continue issue du hacheur.
• K1 et K2 sont deux interrupteurs électroniques commandés à l’ouverture et à la fermeture.
• On appelle uc la tension aux bornes de la charge et ic l’intensité du courant dans la charge.
On considère l’oscillogramme de la tension uc(t) :

Question : 9. Cette tension est-elle : – alternative, – sinusoïdale, – continue ?

Question : 10. Donner sa valeur moyenne Ucmoy.
Question : 11. Exprimer sa valeur efficace Uc en fonction de E.
Question : 12. Calculer la valeur de la fréquence f de cette tension.
Question : 13. Compléter le tableau des conductions des interrupteurs.
Question : 14. Proposer un montage à pont (4 interrupteurs) pour avoir une tension uc(t) de valeur efficace égale à E
BAC 2013 S- NORMALE : Étude du redresseur :

La résistance r de la bobine vaut 0,50 Ω et son inductance L a une valeur suffisante pour que
l'intensité is soit quasiment constante, on notera donc is = Is.
Le condensateur a une capacité de valeur suffisante pour que la tension uc soit quasiment constante ;
on notera donc uc = Uc.
Pour le fonctionnement envisagé on a : Uc = 17 V et Is = 10 A ; on suppose que les diodes du pont
redresseur sont idéales.
Q27- Représenter le graphe de la tension us.
Q28- Déterminer la fréquence f de la tension de sortie us.
L’expression de la tension moyenne Usmoy en fonction de u2 est : 2√ 2Uc /π .
Q29- Donner la relation liant Usmoy à Uc, Is et r.
Q30- Calculer Usmoy et en déduire la valeur U2.
