TP Mini Projet : Conception des outils de presses A.

U 2016-2017

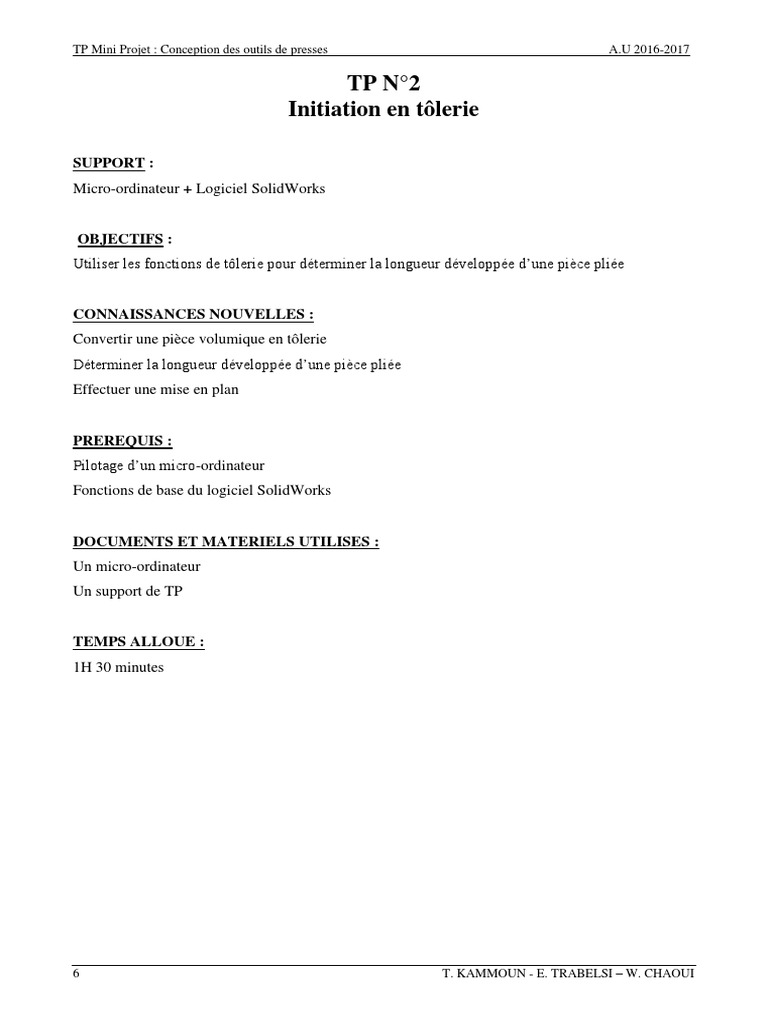

TP N°2
Initiation en tôlerie

SUPPORT :
Micro-ordinateur + Logiciel SolidWorks

OBJECTIFS :
Utiliser les fonctions de tôlerie pour déterminer la longueur développée d’une pièce pliée

CONNAISSANCES NOUVELLES :
Convertir une pièce volumique en tôlerie
Déterminer la longueur développée d’une pièce pliée
Effectuer une mise en plan

PREREQUIS :
Pilotage d’un micro-ordinateur
Fonctions de base du logiciel SolidWorks

DOCUMENTS ET MATERIELS UTILISES :


Un micro-ordinateur
Un support de TP

TEMPS ALLOUE :
1H 30 minutes

6 T. KAMMOUN - E. TRABELSI – W. CHAOUI


TP Mini Projet : Conception des outils de presses A.U 2016-2017

1. Ouvrir une esquisse 2D. Puis, esquisser et coter le profil.

2. Compléter l’esquisse avec la fonction Entités symétriques ( prendre la ligne de


construction comme ligne de symétrie).

3. Faire une extrusion mince.


 sous Direction 1 :
• Condition de fin = Borgne
• Profondeur = 120mm
 sous Fonction mince :
• Type = Une direction (vers l’intérieur)
• Epaisseur = 1,5mm

4. Réaliser un perçage en utilisant l’Assistance pour le perçage.

7 T. KAMMOUN - E. TRABELSI – W. CHAOUI


TP Mini Projet : Conception des outils de presses A.U 2016-2017

 Dans Type de perçage ,


Sélectionner Perçage , et changer
les réglages comme indiqué :
 sous Type de perçage :
• Norme = Iso
• Type = Passages de vis
 sous Spécifications de perçage :
• Taille = M6
• Ajustement = Normal

 Sélectionner l'onglet Positions . Et cliquer pour placer le premier perçage comme


indiqué.
 Tracer une ligne de construction et cotez le perçage. Puis effectuer la symétrie du premier
perçage.

5. Convertir la pièce en tôle plié en utilisant la fonction Convertir en tôlerie (barre


d'outils Tôlerie).
 Dans Paramètre de tôlerie Sélectionner la face plane en dessus sous Entité

fixe et réglez l’Epaisseur de la tôle à 1,5mm.


 Sous Arêtes pliées Sélectionner les 4 faces qui représentent les plis.

8 T. KAMMOUN - E. TRABELSI – W. CHAOUI


TP Mini Projet : Conception des outils de presses A.U 2016-2017

6. Vérifiez que la barre de reprise est placée à la fin de l'arbre, puis cliquer sur Déplier
(barre d'outils Tôlerie). Cette opération revient au même qu'annuler la suppression de la
fonction Etat déplié créée avec la fonction Tôle de base pliée.

La pièce de tôlerie dépliée apparaît avec toutes les lignes de pliage visibles.

7. Pour replier la pièce, cliquer à nouveau sur Déplier .


8. Enregistrer la pièce sous le nom « Support ».

9. Cliquer sur Options (barre d'outils Standard).


10. Dans l'onglet Options du système, cliquer sur Mises en plan, Style d'affichage. Et sous
Arêtes tangentes dans les nouvelles vues, Sélectionner Visibles, puis cliquer sur OK.
11. Créer une mise en plan à partir de la pièce.

 Sélectionner le format A3 (ISO).


 Glisser la vue Isométrique de la Palette de vues vers le coin supérieur gauche de la
feuille de mise en plan.
 Dans le PropertyManager :

 Sous Echelle, Sélectionner Utiliser


une échelle personnalisée.
 Sélectionner Définie par
l'utilisateur dans la liste et tapez 1:2.

9 T. KAMMOUN - E. TRABELSI – W. CHAOUI


TP Mini Projet : Conception des outils de presses A.U 2016-2017

 Cliquer sur Vue du modèle (barre d'outils Mise en plan).


 Dans le PropertyManager :

 Cliquer sur .
 Sous Orientation, Sélectionner (A) Etat déplié dans Autres vues.
 Sous Echelle, Sélectionner Utiliser une échelle personnalisée. Sélectionner
Définie par l'utilisateur dans la liste et tapez 1:2.
 Cliquer pour placer la vue sur la feuille de mise en plan.

12. Enregistrer la mise en plan.


13. Mesurez puis calculez la longueur développée du Support (à l’aide de la cotation intelligente
et du rappel de cours ci-dessous).
14. Comparez ces deux résultats.

Rappel du cours :

Quelque soit la valeur de l’angle de pliage la


longueur développée de la tôle pliée est donnée
par la formule suivante : L = A + B – C

Avec :
 180    
C  2R  ecot g   R  k.e
 2  180

Valeurs du coefficient de proportionnalité k de la position de la fibre neutre sont citées dans le


tableau suivant :

R/e > 0.65 >1 > 1.5 > 2.4 > 3.8
k 0.3 0.35 0.4 0.45 0.5

10 T. KAMMOUN - E. TRABELSI – W. CHAOUI
