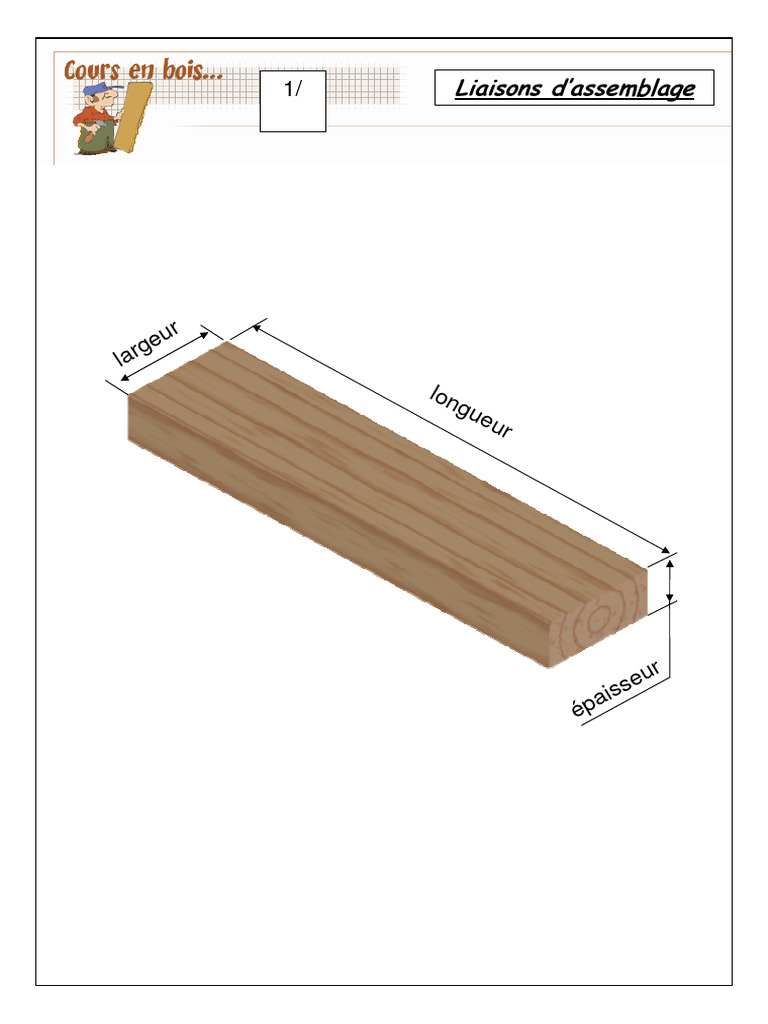

1/ Liaisons d’assemblage

r
r geu
la
lon
g ue
ur

eur
s
pais
é
 2/ Liaisons d’assemblage

PLAT

CHANT

ABOUT
 3/ Liaisons d’assemblage

SENS DES USINAGES ET

ASSEMBLAGES

1 En long Bois de fil

2 En travers Bois de travers
3 En bout Bois de bout
 4/ Liaisons d’assemblage

PLAT CHANT BOUT

RECAPITULONS!!!

PLAT

épaississement

CHANT

élargissement

BOUT

allongement
 5/ Liaisons d’assemblage

Critères de choix

Étant donné le nombre important d’assemblages plus ou

moins complexes, il faut donc faire une choix en fonction:

-du sens du fil

-de la solidité recherchée

-de l’esthétique recherchée

-de la rapidité d’exécution

-du matériel disponible

-des sections des pièces

 6/ Liaisons d’assemblage

FONCTIONS

Je veux
Épaissir une pièce (ex: pied de table)

Allonger une pièce (ex: charpente, façade menuisée)

Élargir une pièce (ex: panneaux de meuble)

Faire un assemblage en travers (ex: caisse, cadre, tiroir…)

 7/ Liaisons d’assemblage

FONCTIONS

Je veux
Épaissir une pièce (ex: pied de table)
8/ Liaisons d’assemblage

SOLUTIONS

Plat joint
 9/ Liaisons d’assemblage

FONCTIONS

Je veux
Élargir une pièce (ex: panneaux de meuble, dessus de table)
10/ Liaisons d’assemblage

SOLUTIONS

Plat joint

Rainure -
languette

Rainure -
fausse languette

Micro-denture

Bouvetage
symétrique
 11/ Liaisons d’assemblage

FONCTIONS

Je veux
Allonger une pièce (ex: charpente, façade menuisée)
 12/ Liaisons d’assemblage

SOLUTIONS

Enture à queue d’aronde

tenon-mortaise Étrier tourillon

Micro-denture
Doigt de gant

Enture à sifflet Enture à sifflet avec butée

 13/ Liaisons d’assemblage

FONCTIONS

Je veux
Faire un assemblage d’angle en bois de fil ou de travers
(ex: caisse, tiroir, cadre…)
 14/ Liaisons d’assemblage

SOLUTIONS

Languette bâtarde

Rainure -languette

Rainure -
fausse languette

Bouvetage symétrique
 15/ Liaisons d’assemblage

SOLUTIONS

Tenon-mortaise Enfourchement

Mi-bois

Queue d’aronde
 16/ Liaisons d’assemblage

SOLUTIONS

Feuillure
Rainure

tourillons
Queue droite Queue d’aronde

Coupe
d’onglet

tourillons
pigeon
 17/ Liaisons d’assemblage

Récapitulons !
 1/4 Liaisons d’assemblage

1. Terminologie de l’orientation du bois

ur
rge
la
lon
gu
eu
r

épaisseur
Chant
Plat

About
2. Tableau des possibilités de liaison

PLAT CHANT BOUT

PLAT
épaississement

CHANT élargissement

BOUT
allongement

3. Critères de choix
Étant donné le nombre important d’assemblages plus ou moins complexes, il faut donc
faire une choix en fonction:
-du sens du fil -de la rapidité d’exécution
-de la solidité recherchée -du matériel disponible
-de l’esthétique recherchée Des sections des pièces
 2/4 Liaisons d’assemblage

Je veux élargir une pièce

Rainure -languette Rainure -

Plat joint fausse languette

Bouvetage
Micro-denture symétrique

Je veux allonger une pièce

Enture à queue d’aronde

Micro-denture Doigt de gant tenon- tourillon

mortaise

Enture à sifflet Enture à sifflet avec Étrier

butée
 3/4 Liaisons d’assemblage

Je veux assembler en angle sur fil

Languette Rainure - Rainure - Bouvetage

bâtarde languette symétrique
fausse languette

Je veux assembler en angle sur plat

Tenon-mortaise Enfourchement

Mi-bois Queue d’aronde

Je veux assembler en angle sur

chant
Coupe d’onglet

tourillons pigeon

Queue
Rainure Feuillure Queue droite tourillons d’aronde
 4/4 Liaisons d’assemblage

EXERCICE:
Vous devez réaliser les trois ouvrages ci-dessous.
Pour chacun d’entre eux, précisez:
1: à quelle catégorie d’assemblage appartient-il
2: quels sont les assemblages possibles (au moins trois chacun)

Assembler un panneau en bois massif

1: ………………………….
2: - ………………....
- ………………….
-…………………..
-..…………………
-…………………..

Assembler un bâti de porte 1: ………………………….

2: - ………………....
- ………………….
-…………………..
-..…………………
-…………………..

Assembler une caisse à outil

1: ………………………….
2: - ………………....
- ………………….
-…………………..
-..…………………
-…………………..
 1/4 Liaisons d’assemblage

1. Terminologie de l’orientation du bois

ur
rge
la
lon
gu
eu
r

épaisseur
Chant
Plat

About
2. Tableau des possibilités de liaison

PLAT CHANT BOUT

PLAT
épaississement

CHANT élargissement

BOUT
allongement

3. Critères de choix
Étant donné le nombre important d’assemblages plus ou moins complexes, il faut donc
faire une choix en fonction:
-du sens du fil -de la rapidité d’exécution
-de la solidité recherchée -du matériel disponible
-de l’esthétique recherchée - des sections des pièces
 2/4 Liaisons d’assemblage

Je veux une pièce

Rainure -languette Rainure -

Plat joint fausse languette

Bouvetage
Micro-denture symétrique

Je veux une pièce

Enture à queue d’aronde

Micro-denture Doigt de gant tenon- tourillon

mortaise

Enture à sifflet Enture à sifflet avec Étrier

butée
 3/4 Liaisons d’assemblage

Je veux assembler .

Languette Rainure - Rainure - Bouvetage

bâtarde languette symétrique
fausse languette

Je veux assembler .

Tenon-mortaise Enfourchement

Mi-bois Queue d’aronde

Je veux assembler .

Coupe d’onglet

tourillons pigeon

Queue
Rainure Feuillure Queue droite tourillons d’aronde
 4/4 Liaisons d’assemblage

EXERCICE:
Vous devez réaliser les trois ouvrages ci-dessous.
Pour chacun d’entre eux, précisez:
1: à quelle catégorie d’assemblage appartient-il
2: quels sont les assemblages possibles (au moins trois chacun)

Assembler un panneau en bois massif

1: ………………………….
2: - ………………....
- ………………….
-…………………..
-..…………………
-…………………..

Assembler un bâti de porte 1: ………………………….

2: - ………………....
- ………………….
-…………………..
-..…………………
-…………………..

Assembler une caisse à outil

1: ………………………….
2: - ………………....
- ………………….
-…………………..
-..…………………
-…………………..
