TD 3

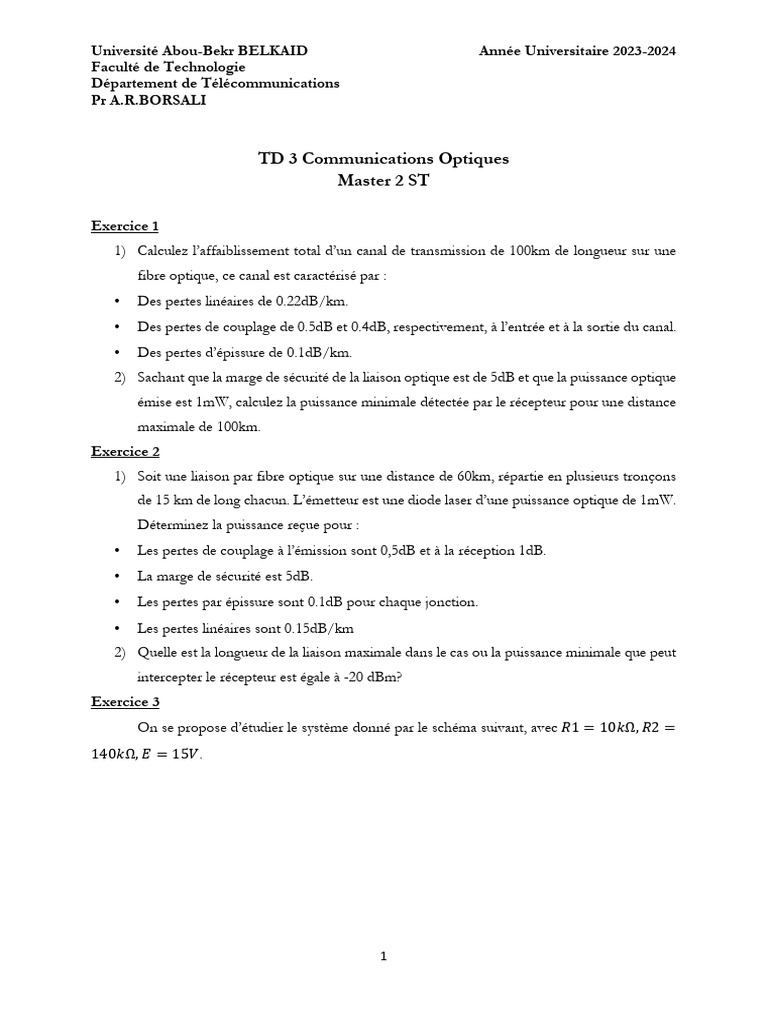

Université Abou-Bekr BELKAID Année Universitaire 2023-2024
Faculté de Technologie
Département de Télécommunications
Pr A.R.BORSALI
TD 3 Communications Optiques
Master 2 ST
Exercice 1
1) Calculez l’affaiblissement total d’un canal de transmission de 100km de longueur sur une
fibre optique, ce canal est caractérisé par :
• Des pertes linéaires de 0.22dB/km.
• Des pertes de couplage de 0.5dB et 0.4dB, respectivement, à l’entrée et à la sortie du canal.
• Des pertes d’épissure de 0.1dB/km.
2) Sachant que la marge de sécurité de la liaison optique est de 5dB et que la puissance optique
émise est 1mW, calculez la puissance minimale détectée par le récepteur pour une distance
maximale de 100km.
Exercice 2
1) Soit une liaison par fibre optique sur une distance de 60km, répartie en plusieurs tronçons
de 15 km de long chacun. L’émetteur est une diode laser d’une puissance optique de 1mW.
Déterminez la puissance reçue pour :
• Les pertes de couplage à l’émission sont 0,5dB et à la réception 1dB.
• La marge de sécurité est 5dB.
• Les pertes par épissure sont 0.1dB pour chaque jonction.
• Les pertes linéaires sont 0.15dB/km
2) Quelle est la longueur de la liaison maximale dans le cas ou la puissance minimale que peut
intercepter le récepteur est égale à -20 dBm?
Exercice 3
On se propose d’étudier le système donné par le schéma suivant, avec 𝑅1 = 10𝑘Ω, 𝑅2 =
140𝑘Ω, 𝐸 = 15𝑉.
1
Pr A.R.BORSALI
1) Rappelez la définition du seuil de photoconductivité d’une photodiode.

2) On considère différents semi-conducteur dont on rappelle les valeurs des bandes interdites
(en eV) :
Ge GaInAs Si AsGa GaP
0,67 0,75 1,11 1,4 2,26
Quel(s) serait les matériaux appropriés pour réaliser une photodiode capable de détecter une
radiation lumineuse de longueur d’onde 1,55 𝜇𝑚.
3) Le constructeur donne les caractéristiques suivantes pour la diode NDL5407P : courant
d’obscurité =(typique 0,1nA, maximum 5nA), rendement quantique = (typique 80%,
minimum 65%) et sensibilité S minimum mesurée pour une longueur d’onde de
1,55 𝜇𝑚 = 0,68𝐴/𝑊 (S typique = 0,94 A/W). Quelle seraient, avec une puissance reçue
de 20µW, les valeurs du potentiel photovoltaique typique et minimal à 300K (on rappelle
que 𝐼 = 𝐼 𝑒 −1 )?
4) Quel doit être le branchement de la photodiode afin que celle-ci soit utilisée en capteur de
lumière ? Dessiner le schéma symbolique de la diode sur le schéma du montage.
5) La diode étant ainsi polarisée, quelle serait la puissance lumineuse minimale à détecter si
l’on se fixe un rapport minimal de 10 entre le courant d’éclairement et le courant
d’obscurité ?
6) Quel est le schéma équivalent de cette photodiode éclairée ? Donner la valeur de cet
élément si la puissance reçue est de 20 µW.
Exercice 4
Soit une liaison sur fibre optique monomode. Une diode laser monomode émet une puissance
dans la fibre Pe=1mW à λ=1550nm avec une largeur spectrale Δν=2,48GHz. La fibre optique
2
Pr A.R.BORSALI
présente un affaiblissement globale A=0,2dB.km-1 et une dispersion D=18psec.nm-1.km-1 à cette

longueur d’onde.
1. On souhaite transmettre sur une distance L0=100km. Calculez la puissance, en watt et dBm
en bout de fibre.
2. On place en bout de fibre un récepteur photodiode. On exige une puissance minimale sur
la photodiode de Prmin=-30dBm. Quelle est la longueur maximale de la liaison permise
sous ces conditions (𝛼 =𝛼 = 0,5𝑑𝐵, 𝑀 = 5𝑑𝐵, pertes d’épissures négligeables).
3. La transmission doit pouvoir fonctionner avec un débit R0=2Gb.s-1. La dispersion de la
fibre optique constitue une autre limitation pour la longueur maximale de la liaison.
Comparez la limitation due à la dispersion avec celle due à l’atténuation.
Exercice 5
On considere une liaison sur fibre optique plastique a saut d’indice avec deux fenetres possible
de transmission aux longueurs d’onde 𝜆𝑎 = 640𝑚, rouge, et 𝜆𝑏 = 550𝑛𝑚, vert. La fibre plastique
presente deux affaiblissements dans le rouge et dans le vert 𝐴𝑎 = 300𝑑𝐵/𝑘𝑚 et 𝐴𝑏 =
100𝑑𝐵/𝑘𝑚. L’indice de cœur est 𝑛1 = 1,49 et l’indice de la gaine 𝑛2 = 1,4, le diametre de cœur
est 2a=1mm. Une DEL, pour le rouge, injecte une puissance dans la fibre 𝑃 = −20𝑑𝐵𝑚 et une
autre pour le vert 𝑃 = −30𝑑𝐵𝑚.
1) En bout de fibre on place un récepteur. Le cahier des charges impose une puissance seuil
du récepteur de 𝑃 = −40𝑑𝐵𝑚. Exprimer et calculer les distances maximales de fibre La
e Lb pour les deux fenêtres de transmission dans ces conditions de détection.
2) Exprimer et calculer la dispersion intermodale 𝑑 dans ce type de fibre.
3) Calculer les retards 𝛿𝑡𝑎 et 𝛿𝑡𝑏 correspondant aux longueurs La et Lb.
4) Le cahier des charges de transmission impose une bande passante minimale 𝐵 =
7 𝑀𝐻𝑧, on utilisera 𝐵(𝑀𝐻𝑧) = 350/𝛿𝑡(𝑛𝑠). Les longueurs trouvées satisfont-elles le
cahier des charges ? Dans le cas contraire trouver la nouvelle longueur.
Exercice 6
On transmet un signal vidéo analogique classique (ΔF=6MHz), en bande de base, sur une fibre
optique, à 0,85μm. L’indice de modulation est de 90%.
• L’émetteur (diode DEL) couple une puissance moyenne de -16dBm dans la fibre optique.
La fibre optique est une fibre à gradient d’indice 62,5/125, dont l’atténuation est de
2,6dB/km. On utilise, à chaque extrémité, un connecteur d’atténuation 0,5dB.
3
Pr A.R.BORSALI
• Le récepteur a une puissance équivalent de bruit de 1 𝑝𝑊/√𝐻𝑧. Calculer la longueur

maximale de la liaison permettant, en réception, un rapport signal à bruit vidéo d’au moins
40dB avec une marge de 3dB. En déduire la bande passante kilométrique nécessaire. Celle
de la fibre utilisée sera-elle-nécessaire ?
Exercice 7
1) Quelle puissance optique minimale faut-il pour recevoir un signal à 622Mbit/s en code
NRZ avec une probabilité d’erreur de 10-10, et un récepteur de PEB 20𝑝𝑊/√𝐻𝑧 ?
2) Quelle distance peut-on parcourir sur une fibre monomode standard à 1,3μm, avec à la
source une diode laser de puissance 0,5mW, en prenant une marge de 8dB ? On utilise des
connecteurs de 0,2dB d’atténuation. Risque-t-on d’être limité par la dispersion
chromatique ? L’atténuation linéaire sont de 0,4dB/km.
Exercice 8
On transmet un signal numérique à 155Mbit/s sur une fibre optique 62,5/125 aux
spécifications de l’UIT (OM2).
La longueur d’onde est de 1,3μm et on utilise une DEL couplant 25μW dans la fibre
optique ; des connecteurs de perte unitaire 0,5dB ; un récepteur de puissance équivalente de bruit
3pW/√𝐻𝑧.
Etablir un bilan de liaison et calculer la distance qu’il est possible de couvrir, pour une
probabilité d’erreur de 10-9 avec une marge de 3dB. Préciser si cette distance est limitée par
l’atténuation ou par la dispersion.
Exercice 9
Un câble sous-marin utilise une fibre optique monomode à dispersion décalée à 1,54μm.
Son atténuation vaut à 0,2dB/km, et sa dispersion chromatique vaut 2 ps/nm/km. On utilise à la
source une diode laser DFB de largeur spectrale 0,1nm, et de puissance d’émission 0,5mW en code
de bloc 8B10B, pour transmettre un débit de 10Gbit/s sur une distance de 300km. La puissance
moyenne nécessaire en réception, spécifiée par le fournisseur du récepteur, est de -29dBm. D’après
le bilan de liaison, et en prenant une marge de 3dB, faudra-t-il utiliser des amplificateurs optiques ?
Les pertes de couplage à l’émission et à la réception sont de 0,5 dB.
On dispose d’amplificateurs optiques de caractéristiques :
 Gain = 30dB
 Puissance de saturation = 25dBm.
Peut-on atteindre la distance visée avec un seul amplificateur ? Où faut-il le placer ?
Faudra-t-il utiliser une fibre compensatrice de dispersion ? Si oui, quelle est sa position ?
4
Pr A.R.BORSALI
Exercice 10
Soit la liaison suivante :
La liaison est composée d’un émetteur, d’un récepteur optique et de deux connecteurs d’extrémités.
La liaison fibre optique est composée de plusieurs brins raccordés par deux épissure.
La liaison est caractérisée par :
 Longueur de la liaison 10,5 km.
 Longueur d’un brin 2200m.
 Affaiblissement de la fibre 1,2 dB/km.
 Pertes par épissures 0,6 dB.
 Pertes par connecteur 0,1 dB.
1) Déterminez le nombre de brins et leurs longueurs. Quel est le nombre d’épissures ?
2) Quelle est l’atténuation totale ?
3) Quelle est la puissance reçue (en Watt) pour une puissance émise de -3 dBm ?
5
Pr A.R.BORSALI
Exercice 11
Exercice 12 :
Interprétez la courbe de réflectométrie (5dB/div, 10km/div) suivante en déterminant :
1) La nature, l’emplacement et les pertes des évènements qui seront produits sur la liaison.
2) L’affaiblissement global de la liaison (pertes cumulées, atténuation linéaire).
6
Pr A.R.BORSALI
Exercice 13 :
