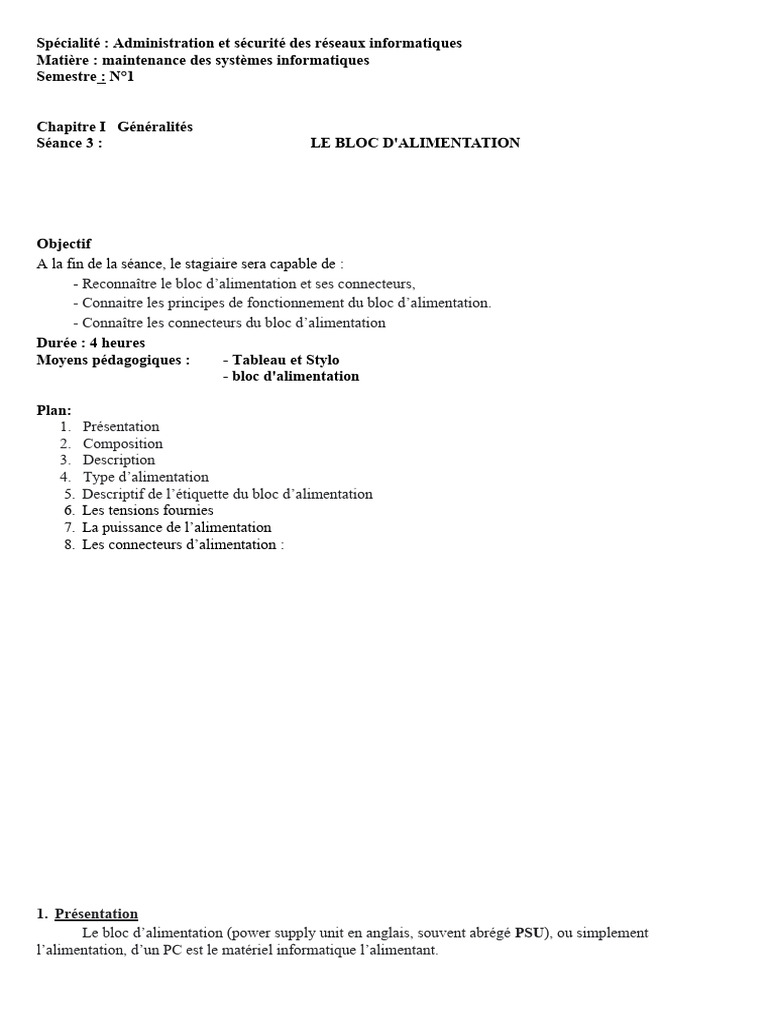

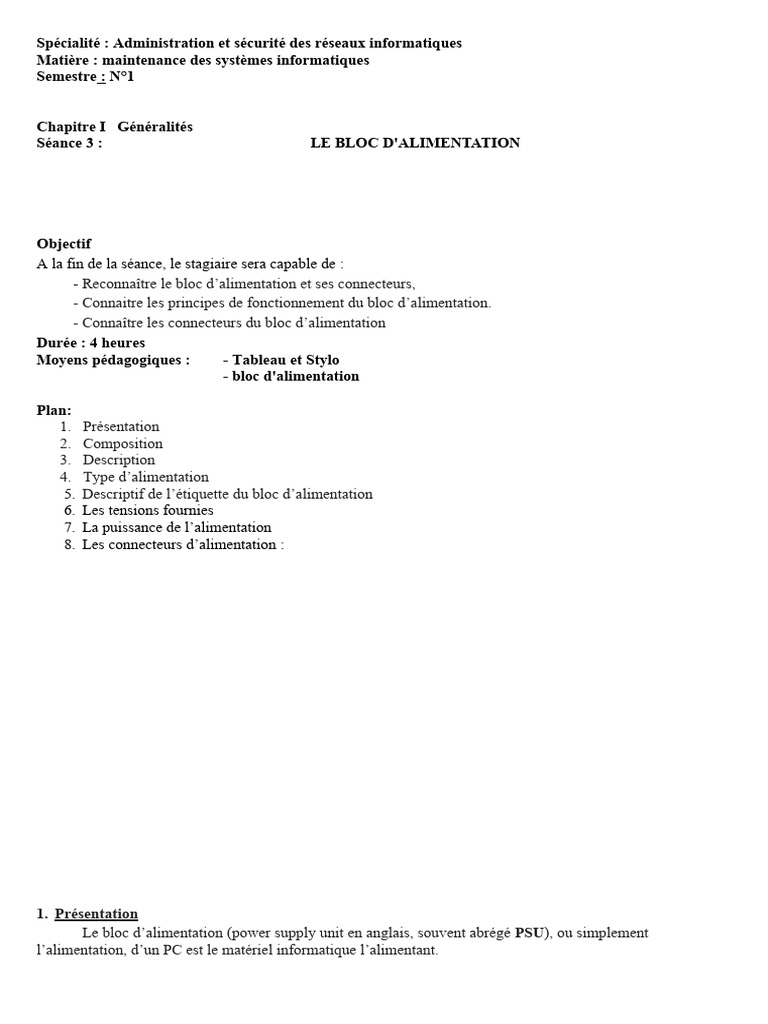

Spécialité : Administration et sécurité des réseaux informatiques

Matière : maintenance des systèmes informatiques

Semestre : N°1

Chapitre I Généralités
Séance 3 : LE BLOC D'ALIMENTATION

Objectif
A la fin de la séance, le stagiaire sera capable de :
- Reconnaître le bloc d’alimentation et ses connecteurs,
- Connaitre les principes de fonctionnement du bloc d’alimentation.
- Connaître les connecteurs du bloc d’alimentation
Durée : 4 heures
Moyens pédagogiques : - Tableau et Stylo
- bloc d'alimentation

Plan:
1. Présentation
2. Composition
3. Description
4. Type d’alimentation
5. Descriptif de l’étiquette du bloc d’alimentation
6. Les tensions fournies
7. La puissance de l’alimentation
8. Les connecteurs d’alimentation :

1. Présentation
Le bloc d’alimentation (power supply unit en anglais, souvent abrégé PSU), ou simplement
l’alimentation, d’un PC est le matériel informatique l’alimentant.
 L’alimentation électrique est une des fonctions les plus importantes de
votre PC, car c’est elle qui fournit aux différents éléments de la machine
l’électricité dont ils ont besoin pour fonctionner.
Une alimentation défectueuse peut endommager les autres composants
de l’ordinateur en leur délivrant une tension incorrecte ou instable.
Les prises électriques murales fournissent du courant alternatif (CA).
Toutefois, tous les composants situés à l’intérieur d’un ordinateur nécessitent
une alimentation en courant continu (CC). Pour obtenir une alimentation CC,
les ordinateurs utilisent un bloc alimentation qui permet de convertir
l’alimentation secteur (CA) en courant continu de tension plus faible.
Une alimentation est choisit selon plusieurs critères : la puissance fournie, le rendement, le format et
les équipements disponibles.

2. Composition

 Le bloc d’alimentation fait partie intégrante de l’unité centrale. Il fournit l’énergie basse tension nécessaire
pour alimenter la carte mère et les divers éléments inclus dans l’unité centrale.
 La partie arrière du bloc d’alimentation laisse apparaître :
 un connecteur d’arrivée secteur ;
 un connecteur de sortie secteur, qui peut être utilisé pour connecter le moniteur ;
 un interrupteur 110/220 V. Si cet interrupteur est présent, assurez-vous que l’indication
220 V
est bien visible avant d’effectuer tout branchement ;
 une grille d’aération pour le ventilateur.
 La partie intérieure du bloc d’alimentation laisse apparaître
 Plusieurs câbles femelles peuvent directement sortir du boîtier ou être disponibles via un ensemble de
connecteurs à utiliser en fonction des besoins.

3. Description

 Il faut savoir qu’une alimentation contient plusieurs niveaux où le courant alternatif entrant est
transformé en courant continu et ce, sur plusieurs plages de tensions. Vous retrouvez en sortie du +12V/-
12V; +5V/-5V et +3.3V.
 Chaque tension dispose d’un code couleur :
 jaune = +12V
 rouge = +5V
 orange = +3.3V
 noir = masse
 Le bloc d’alimentation doit posséder une puissance suffisante pour alimenter les périphériques de
l’ordinateur.
 Aux Etats-Unis les blocs d’alimentation délivrent un courant à 110V et à 60 Hz, tandis qu’en Europe la
norme est 220V à une fréquence de 50 Hz, c’est la raison pour
laquelle les blocs d’alimentation possèdent la plupart du temps
un commutateur permettant de choisir le type de tension à
délivrer.

4. Type d’alimentation
On peut classer les alimentations suivant leurs formats, leurs
types de refroidissement, modulaire ou non
4.1. Les différents formats
Les alimentations du commerce peuvent avoir des dimensions différentes, ainsi que des finitions
particulières, comme le gainage des câbles, les câbles détachables, le nombre de prises SATA ou PCI
Express…
1. Format AT (Advanced Technology)
 AT : type d’alimentation utilisé à l’origine par les anciens ordinateurs, aujourd’hui considéré comme
obsolète.
2. Format ATX (Advanced Technology Extended)
Le format le plus courant est le format ATX, de dimension 15 cm x 14 cm x 8.6 cm. Ce qui veut dire une
longueur de 150 mm et 86 mm de haut pour pouvoir être fixé dans les boîtiers du même nom.
Le plus récent est l’ATX 2.3, à privilégier puisqu’il comporte des connecteurs cohérents avec les nouveaux
besoins des produits.
3. Format ATX12V
ATX12V : format le plus répandu actuellement. Il comprend un deuxième connecteur de carte mère pour
l’alimentation directe du processeur. Il existe plusieurs versions de la technologie ATX12V.
4. Format SFX (Small Format Extended)

Le format SFX est un format réduit, ses dimensions 12.5 cm x10 cm x 6.5 cm. Ce format est utilisé en
général pour les barebones ou mini PC.
La puissance maximale est d’environ 300 à 350W, c’est suffisant pour alimenter un PC avec carte
graphique sans ou avec un seul connecteur PCI-E.
5. Format Pico-PSU
Pour les cartes mères mini-ITX, des alimentations miniatures sont plus adaptées. Il s’agit des Pico-PSU,
avec une puissance comprise entre 80 et 150 W et un bloc d’alimentation externe de 12 volts continus.
Dimensions du bloc d’alimentation
Norme PSU Largeur (mm)Hauteur (mm)Profondeur (mm) Volume
ATX12V /
150 86 140 1,806
BTX
ATX grand 150 86 180 2,322
ATX – EPS 150 86 230 2,967
CFX12V 101,6 + 48,4 86 96 0,838 + 0,399
SFX12V 125 63,5 100 0,793
TFX12V 85 64 175 0,952
LFX12V 62 72 210 0,937
FlexATX 81,5 40,5 150 0,495

4.2. Le refroidissement

On recense trois types d’alimentations différentes en matière de refroidissement :

1- Ventilation active
Celles disposant d’une ventilation active, qui constituent la majeure partie. Qui dit ventilateur dit potentiel
bruit, on veillera donc à bien vérifier le niveau sonore (pour peu qu’il soit communiqué par le constructeur).
Certains modèles sont 100% actifs mais les versions auto ou thermorégulées sont aussi très développées.
 2- Ventilation passive ou fanless
Il y a des alimentations à ventilation dite passive ou fanless, c’est-à-dire complètement dépourvues de
ventilateurs. Pour dissiper la chaleur, la structure des blocs est très aérée et des éléments de type caloducs sont
parfois utilisés pour le transfert calorifique.

3- ventilation semi-passive ou hybride

Il y a enfin l’entre-deux, les alimentations PC à ventilation semi-passive ou hybride : il s’agit en fait
d’alimentations dotées d’un ventilateur mais celui-ci ne se déclenche qu’à partir d’un certain seuil de
température ou d’un pourcentage de charge.

 Lorsque ce seuil n’est pas atteint, le ventilateur est complètement désactivé contrairement aux modèles à
ventilation active.

4.3. Alimentation PC Modulaire

La modularité a pour but d’éliminer les câbles inutiles, améliorer le flux d’air et faciliter
le câble management dans votre boîtier PC.
Modulaire
 L’alimentation modulaire est plus efficace, du fait qu’elle vous permet de ne brancher que les câbles
nécessaires à votre usage et ainsi de ne pas surcharger votre boîtier, et assurer une circulation de l’air optimale.
Vous sélectionnez au préalable les câbles dont vous avez besoin avant de les installer vous-même.
Semi-Modulaire
 Une partie fixe, une partie modulaire
Non modulaire
 L’alimentation non-modulaire comporte tous les câbles, inséparables de l’ensemble, aucune possibilité d’en
enlever un.
 5. Descriptif de l’étiquette du bloc d’alimentation

 SP-ATX-650WTN-PFC
 POWER = La marque (POWER).
 ATX = La norme de l’alimentation.
 550W = La puissance en watts de l’alimentation.
PFC : Power Factor Correction (correction du facteur de puissance, actif ou passif, il est
présent sur toutes les alimentations). C’est un équipement obligatoire pour respecter les
normes européennes de perturbation électrique.
6. Les tensions fournies :

 +5v, +3,3v :Les composants et circuits électroniques (carte mère, ram, processeur, et carte logique du
disque dur) utilisent généralement les tensions de + 5 V et 3.3V.
o La tension de 5V se retrouve également sur les ports USB pour fournir du courant aux
o périphériques qui ne disposent pas de leur propre alimentation.
 +12v : les moteurs (moteur de disque dur, lecteur de disquette et ventilateurs) utilisent celle de 12 V

 -5V,-12V :-5V et ±12V servait aussi au bus ISA, mais ±12V aussi utilisée par le bus des ports séries.

Chaque tension dispose d'un code couleur:

- Jaune = +12V - Rouge = +5V - Bleu =-12V
- Orange = +3.3V - Noir = masse - Blanc = -5V
7- La puissance de l’alimentation :

Le bloc d'alimentation doit posséder une puissance suffisante pour alimenter les périphériques de
l'ordinateur. La puissance idéale d’une alimentation se situe aujourd'hui à 600W pour une configuration de
GAMER (joueur passionné de jeu vidéo).
Ce niveau de puissance est largement suffisant pour tout type d'usages. L'avantage de prendre une
alimentation très puissante est qu'elle fera généralement moins de bruit qu'une petite alimentation utilisée à
son maximum, en plus de pouvoir rajouter librement de nouveau périphériques.

Exemple :
Pour calculer le besoin en Watts d'un ordinateur vous pouvez plus ou moins vous fier à cette liste
 Carte mère : Environ 30 à 40W
 Processeur simple core : 40W
 Processeur dual core : 90W
  Processeur i3, i5 ou i7 : 140W
 Carte mère (avec RAM) : 20W
 Carte Vidéo PCI/AGP : 50W
 Carte vidéo haut de gamme : 125W
 Carte additionnelle PCI : Entre 15 et 55W
 Disque dur : Entre 15 et 40W en fonction de l'utilisation
 Lecteurs amovibles : Entre 10 et 20W
 Ecran 17’’ : 100W

8- L’intensité
 L’intensité, elle, n’est pas normalisée. Quand un appareil fonctionne, et qu’il consomme du courant
électrique, il consomme de l’intensité, et c’est cela que génère une alimentation : de l’intensité
électrique. Il faut donc que l’alimentation puisse fournir ce que l’appareil consomme, sinon, il ne
fonctionnera pas.

 Les charges électriques se déplacent dans un circuit électrique comme un fluide (air, eau) dans un tuyau. Le
débit représente la quantité de fluide qui passe dans une section du tuyau pendant l’unité de temps (exemple: 3
litres par seconde). De même, l’intensité du courant représente le débit des charges électriques en un point du
circuit (dans une section du conducteur)
 L’unité d’intensité du courant est l’ampère (symbole: A).*
9- La puissance
 Quand on parle d’alimentation, il est toujours question de puissance consommée.
 La puissance, c’est la multiplication de l’intensité (en Ampères) et de la tension (en Volt) et cela donne des
Watts (W).
Un composant électronique va consommer X Ampères, sous une tension de Y Volts. Cela représente une
puissance consommée de Z Watts.

10-Le rendement

 Le rendement électrique d’une alimentation est défini par le rapport entre la puissance entrante (côté
alternatif) et la puissance fournie à la machine (côté continu).
 Un rendement de 100 % signifierait que tout ce qu’on tire de la prise de courant est intégralement converti
en puissance utile pour la machine.
 Le rendement est un %, qui indique la proportion d’énergie réellement utilisée. Les bonnes alimentations ont
un rendement de 80 %, les très bonnes atteignent les 90%. Les mauvaises, quant à elle tournent autour des 70%.
 Une partie de ce qui est absorbé sur le réseau est donc dégradé directement en chaleur au sein de
l’alimentation. Il faut éviter les alimentations à faible rendement pour 2 raisons principales. D’une part, il
faudra bien évacuer cette chaleur inutile ce qui impose une bonne ventilation et donc potentiellement du
bruit, et d’autre part, vous payez bien évidemment cette puissance perdue.
Exemple:
Un exemple de deux alimentations de rendement différent
Le rendement est un critère de choix important dans une alimentation.

9- Les connecteurs d’alimentation :

Il existe deux types de brochages principaux : AT est ATX. Les alimentations AT ont laissé
naturellement place aux alimentations ATX suivant l'évolution du matériel.

9.1- Connecteur d’alimentation de la carte mère :

Il existe deux formats. Celui à 20 broches et celui à 24 broches identique pour lequel l on a ajouté 4
broches. Ce sont la broche 11 (+12 V jaune), 12 (+3,3 V orange), 23 (+5 V rouge) et 24 (Masse
noir).

Détrompeur
Connecteur d’alimentation 20 broches
 Connecteur d’alimentation 24 broches
 Power-on : (fil vert) est un signal de la carte mère utilisé par les systèmes
d’exploitation tels que Windows pour allumer ou éteindre l’ordinateur par
l’intermédiaire d’un logiciel.
 Stand-by : (fil violet) alimenter en permanence, ce qui fournit à la carte mère une énergie minimale
pour permettre l’activation réseau.
- Power good : (fil gris) Il s'agit d'un signal qui sous- entend que l'alimentation dispose d'assez d'énergie
pour alimenter correctement le système.

9-2- ATX P4 :
Ce connecteur, appelé "ATX-P4" , fut introduit par Intel pour les pentium 4 (d'où son nom). Il se branche sur
la carte mère et il est exclusivement réservé à l'alimentation du processeur. Sans lui, le démarrage du PC est
impossible. Aujourd'hui, la plupart des cartes mères passent de 4 à 8 broches, la puissance des CPU ayant
depuis évolué. Sur les dernières normes d'alimentation, cela se traduit par un connecteur 8 broches composé
de 2 blocs 4 broches, là aussi pour assurer la compatibilité avec les cartes anciennes et le "ATX P4".

Connecteur attaché Le même connecteur détaché

9.3- Connecteur "PCI express" pour carte graphique :

La puissance des cartes graphiques ne cessant d'augmenter, nombres d'entre réclament aujourd'hui une
alimentation en provenance direct du bloc principal
C'est le rôle de ce connecteur. A l'origine, en 6 broches, on le trouve de plus en plus en 8 broches.
Si vous comptez acheter une carte graphique puissante, soyez vigilant sur ce point, sans ce(s) connecteur(s)
branché(s), la carte et même le PC ne démarreront pas.
9.4 Connecteur MOLEX
Le connecteur Molex est tout particulièrement dédié aux
périphériques IDE et SCSI comme des disques durs ou des
lecteurs/graveurs.

Couleur Fonction Image

Jaune +12 V
Noir Masse
Noir Masse

Rouge +5 V

9.5 Connecteur Mini MOLEX

C’est un connecteur offrant 4 broches, utilisé pour connecter les lecteurs de disquettes.

9-6) Connecteur MOLEX pour ventilateur : c'est un connecteur à trois broches pour ventilateurs

9-7) Connecteur SATA :.Il sert à l'alimentation des disques durs et graveurs de la norme SATA.

10) Comment tester une alimentation ? :

Une tolérance de +/- 5% est acceptable pour les tensions de

+12V, +5V et +3,3V. si vous mesurez 4,8 V au lieu de 5 V. Les
constructeurs ont prévu que cette tension puisse descendre jusqu’à
4,75 V (5V – 5%)
 Pour démarrer une alimentation ATX sans carte mère (pour diagnostique par exemple) voici un schéma
simple : Il suffit de relier les 2 PIN (du connecteur 20 ou 24 broches)
- le fil PS_ON (de couleur verte) à un des fils de masse (fil noir) elle doit se mettre en marche.

Une fois l’alimentation mise en marche on commence par tester les différentes tensionsà l’aide d’un
multimètre comme suit :
- Régler le multimètre sur la bonne tension
- La masse du voltmètre (fil noir branché à la Borne COM) sera relié au fil noir du connecteur
MOLEX
- Le second fil du voltmètre généralement rouge (Branché à la borne volte ) vient tour à tour mesurer
les fils jaune et rouge.

- Le fil rouge du voltmètre sera relié - au fil jaune du connecteur MOLEX, on obtiendra une tension
qui avoisine les 12V.
- Le fil rouge du voltmètre sera relié au fil rouge du connecteur MOLEX, on obtiendra une tension qui
avoisine les 5V.
