Page

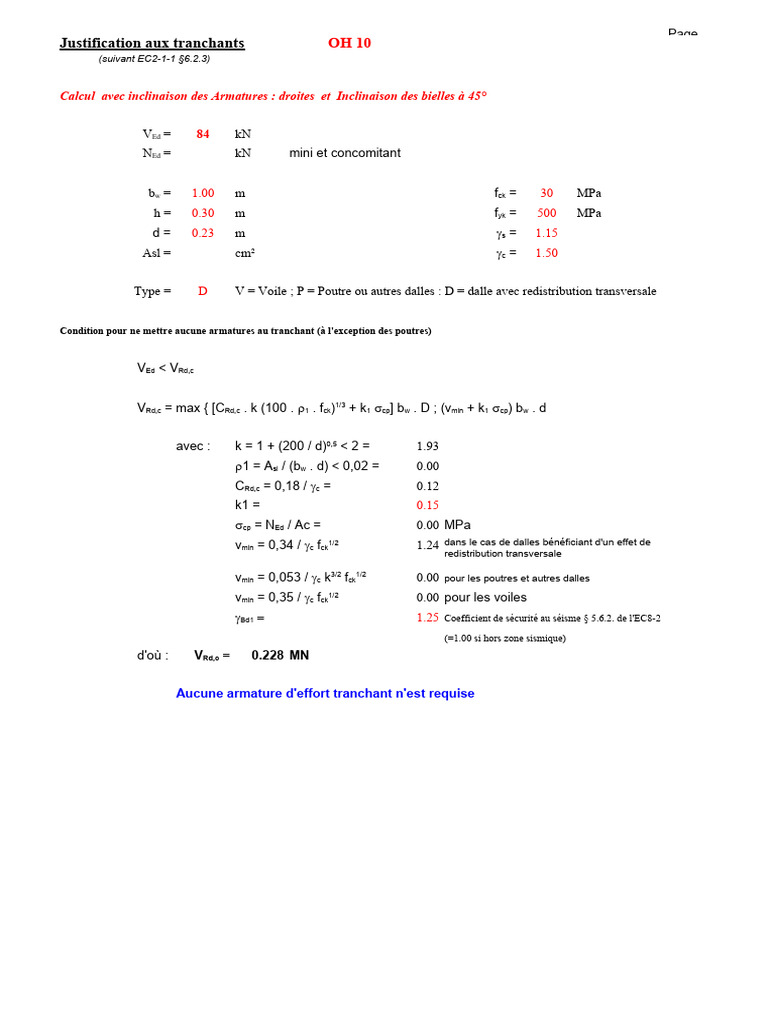

Justification aux tranchants OH 10 Ind

(suivant EC2-1-1 §6.2.3)

Calcul avec inclinaison des Armatures : droites et Inclinaison des bielles à 45°

VEd = 84 kN
NEd = kN mini et concomitant

bw = 1.00 m fck = 30 MPa

h= 0.30 m fyk = 500 MPa
d= 0.23 m gs = 1.15
Asl = cm² gc = 1.50

Type = D V = Voile ; P = Poutre ou autres dalles : D = dalle avec redistribution transversale

Condition pour ne mettre aucune armatures au tranchant (à l'exception des poutres)

VEd < VRd,c

VRd,c = max { [CRd,c . k (100 . r1 . fck)1/3 + k1 scp] bw . D ; (vmin + k1 scp) bw . d

avec : k = 1 + (200 / d)0,5 < 2 = 1.93

r1 = Asl / (bw . d) < 0,02 = 0.00
CRd,c = 0,18 / gc = 0.12
k1 = 0.15
scp = NEd / Ac = 0.00 MPa
vmin = 0,34 / gc fck1/2 1.24 dans le cas de dalles bénéficiant d'un effet de
redistribution transversale

vmin = 0,053 / gc k3/2 fck1/2 0.00 pour les poutres et autres dalles
vmin = 0,35 / gc fck 1/2
0.00 pour les voiles
gBd1 = 1.25 Coefficient de sécurité au séisme § 5.6.2. de l'EC8-2
(=1.00 si hors zone sismique)
d'où : VRd,c = 0.228 MN

Aucune armature d'effort tranchant n'est requise

 Page
Justification aux tranchants OH 53 Ind
(suivant EC2-1-1 §6.2.3)

Calcul avec inclinaison des Armatures : droites et Inclinaison des bielles à 45°

VEd = 100 kN
NEd = kN mini et concomitant

bw = 1.00 m fck = 30 MPa

h= 0.30 m fyk = 500 MPa
d= 0.23 m gs = 1.15
Asl = cm² gc = 1.50

Type = D V = Voile ; P = Poutre ou autres dalles : D = dalle avec redistribution transversale

Condition pour ne mettre aucune armatures au tranchant (à l'exception des poutres)

VEd < VRd,c

VRd,c = max { [CRd,c . k (100 . r1 . fck)1/3 + k1 scp] bw . D ; (vmin + k1 scp) bw . d

avec : k = 1 + (200 / d)0,5 < 2 = 1.93

r1 = Asl / (bw . d) < 0,02 = 0.00
CRd,c = 0,18 / gc = 0.12
k1 = 0.15
scp = NEd / Ac = 0.00 MPa
vmin = 0,34 / gc fck1/2 1.24 dans le cas de dalles bénéficiant d'un effet de
redistribution transversale

vmin = 0,053 / gc k3/2 fck1/2 0.00 pour les poutres et autres dalles
vmin = 0,35 / gc fck 1/2
0.00 pour les voiles
gBd1 = 1.25 Coefficient de sécurité au séisme § 5.6.2. de l'EC8-2
(=1.00 si hors zone sismique)
d'où : VRd,c = 0.228 MN

Aucune armature d'effort tranchant n'est requise
