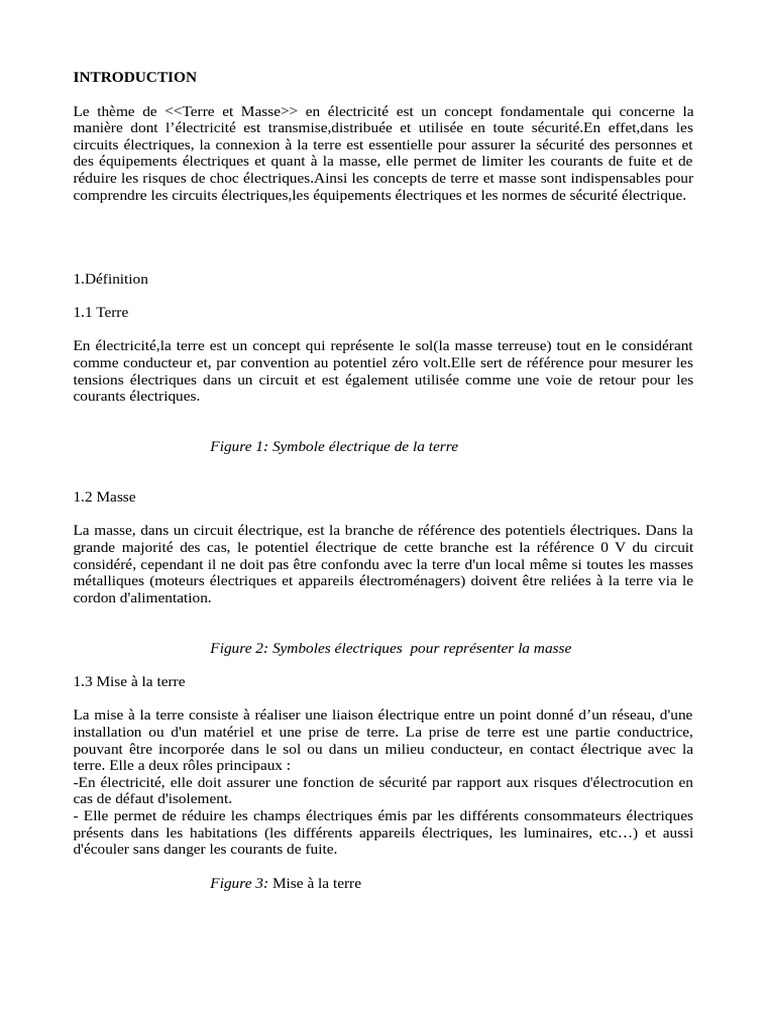

INTRODUCTION

Le thème de <<Terre et Masse>> en électricité est un concept fondamentale qui concerne la

manière dont l’électricité est transmise,distribuée et utilisée en toute sécurité.En effet,dans les
circuits électriques, la connexion à la terre est essentielle pour assurer la sécurité des personnes et
des équipements électriques et quant à la masse, elle permet de limiter les courants de fuite et de
réduire les risques de choc électriques.Ainsi les concepts de terre et masse sont indispensables pour
comprendre les circuits électriques,les équipements électriques et les normes de sécurité électrique.

1.Définition

1.1 Terre

En électricité,la terre est un concept qui représente le sol(la masse terreuse) tout en le considérant
comme conducteur et, par convention au potentiel zéro volt.Elle sert de référence pour mesurer les
tensions électriques dans un circuit et est également utilisée comme une voie de retour pour les
courants électriques.

Figure 1: Symbole électrique de la terre

1.2 Masse

La masse, dans un circuit électrique, est la branche de référence des potentiels électriques. Dans la
grande majorité des cas, le potentiel électrique de cette branche est la référence 0 V du circuit
considéré, cependant il ne doit pas être confondu avec la terre d'un local même si toutes les masses
métalliques (moteurs électriques et appareils électroménagers) doivent être reliées à la terre via le
cordon d'alimentation.

Figure 2: Symboles électriques pour représenter la masse

1.3 Mise à la terre

La mise à la terre consiste à réaliser une liaison électrique entre un point donné d’un réseau, d'une
installation ou d'un matériel et une prise de terre. La prise de terre est une partie conductrice,
pouvant être incorporée dans le sol ou dans un milieu conducteur, en contact électrique avec la
terre. Elle a deux rôles principaux :
-En électricité, elle doit assurer une fonction de sécurité par rapport aux risques d'électrocution en
cas de défaut d'isolement.
- Elle permet de réduire les champs électriques émis par les différents consommateurs électriques
présents dans les habitations (les différents appareils électriques, les luminaires, etc…) et aussi
d'écouler sans danger les courants de fuite.

Figure 3: Mise à la terre

1.4 Mise à la masse
La mise à la masse permet de fournir un point de référence électrique stable pour les
circuits, ce qui peut améliorer la qualité du signal et réduire les interférences électromagnétique.
La mise à la masse est souvent réalisée en connectant un fil de cuivre ou un conducteur de
mise à la masse à une partie métallique de l’objet ou de l’équipement.Ce fil est ensuite connecté à
un point de référence électrique commun,comme la prise de terre.

Figure 4: Mise à la masse

2. Utilité de la prise de terre

La mise à la terre assure la sécurité des personnes contre les risques d’électrocution en cas de défaut
d’isolement, les risques de surtensions,la protection contre les incendies réduis les interférences
électromagnétique en fournissant un point de référence stable,etc.
Rendue obligatoire par la norme NF C 15-100, la mise à la terre fait partie des six points
de sécurité réglementaires. Elle permet d’écouler les courants de fuite jusqu’à la terre sans
danger pour les biens ou les personnes. Couplée à un disjoncteur différentiel, elle garantit alors
la mise hors tension de l’installation.

Figure 5: Utilité de la mise à la terre

3. Réalisation de la mise à la terre dans une habitation

La réalisation d’une bonne prise de terre dépend de trois éléments essentiels :

-La nature de la prise de terre ;
-Le conducteur de terre ;
-La nature et la résistivité du terrain.

Figure 7: Exemple de prise de terre

La réalisation de la mise en terre dans une habitation se fait essentiellement en 04 étapes. Avant
toute intervention, coupez l’alimentation générale.

1. On commence par mettre à terre un piquet en acier galvanisé ou d’un câble enterré en
cuivre nu.

Figure 8: Mise à la terre d'un piquet en acier galvanisé

2. On installe maintenant le piquet de terre. On creuse une tranchée d’une profondeur de

50 cm en se servant d’une pioche, d’une bêche ou de tout autre outil adapté au terrain
puis on enfonce dans le sol le piquet à l’aide d’une massette ou d’un gros marteau.
Ensuite, on positionne puis on soude le câble de cuivre. Enfin, on fait passer le câble de
cuivre à l’intérieur du mur.
3. Cette troisième étape consiste à installer la barrette de coupure manuel qui sert à
contrôler la qualité de la mise à la terre.

Figure 9: Installation de la barrette de raccordement

4. On fait repartir de la borne principale de terre le conducteur principal de protection qui
va vers le tableau électrique et la liaison équipotentielle principale et pour finir, on
assure les finitions et on contrôle l’installation avec des appareils dont nous parlerons
dans le paragraphe suivant. La figure ci-dessus illustre le circuit de mise à la terre.

Figure 9: Circuit de mise à la terre

5. APPAREILS DE MESURE DE LA PRISE DE TERRE

5.1 Ohmmètre
C’est un instrument de mesure utiliser pour mesurer la résistance électrique d’un composant ou d’un
circuit électrique.Il peut être utilisé pour mesurer la résistance de la prise de terre.L'unité de mesure
est l'ohm, dont le symbole est Ω.

Figure 10: L'ohmmètre

5.2 Le telluromètre

Un telluromètre ou tellurohmètre, est un instrument de mesure électrique permettant de

mesurer la résistivité du sol ainsi que la résistance des prises de terre d'un réseau électrique. Il
est composé d'un générateur de courant alternatif d'une fréquence de 41 Hz à 5 kHz, et d'un
voltmètre. La mesure peut se faire en deux, trois ou quatre points.
La mesure de la résistance des prises de terre permet essentiellement de déterminer si
une installation électrique est correcte du point de vue des normes relatives à la sécurité des
personnes : écoulement des charges dues à un défaut ou à un choc de foudre. Elle permet
également de valider la bonne équipotentialité du réseau.

Figure 11: Le telluromètre

5.3 Le contrôleur de terre

C’est un appareil de mesure utilisée pour vérifier la qualité et l’efficacité de la mise en terre d’un
système électrique.Il permet de mesurer la résistance de la prise de terre et d’évaluer si elle est
conforme aux normes et réglementations en vigueur.

Figure 12: Le contrôleur de terre

5.4 La pince de terre

Elle mesure la résistance de la prise de terre en utilisant un champ magnétique généré par le courant
de fuite à travers la prise de terre.Elle est très pratique pour effectuer des mesures sur des prises de
terre de grandes tailles ou difficile d’accès.

Figure 13: La pince de terre

5.5 Le GEOHM

Le GEOHM mesure la résistance électrique du sol pour déterminer la qualité de la prise de terre et
aider à prévenir les risques électriques.Il utilise une méthode de mesure basée sur le principe de la
méthode de Wenner,qui implique l’utilisation de quatre électrodes disposées en ligne pour mesurer
la résistance électrique du sol.

CONCLUSION

En conclusion, la mise à la terre et la mise à la masse sont des pratiques importantes pour assurer la
sécurité électrique dans les bâtiments, les installations et les équipements électriques.Il existe
différents appareils de mesure pour vérifier la qualité de la prise de terre, tels que l'ohmmètre, le
contrôleur de terre, la pince de terre et le Geohm. Chacun de ces appareils utilise des méthodes de
mesure différentes et a ses avantages et ses limites.Il est important de se conformer aux normes et
réglementations en vigueur en matière de mise à la terre et de mise à la masse pour garantir la
sécurité électrique.
