Introduction

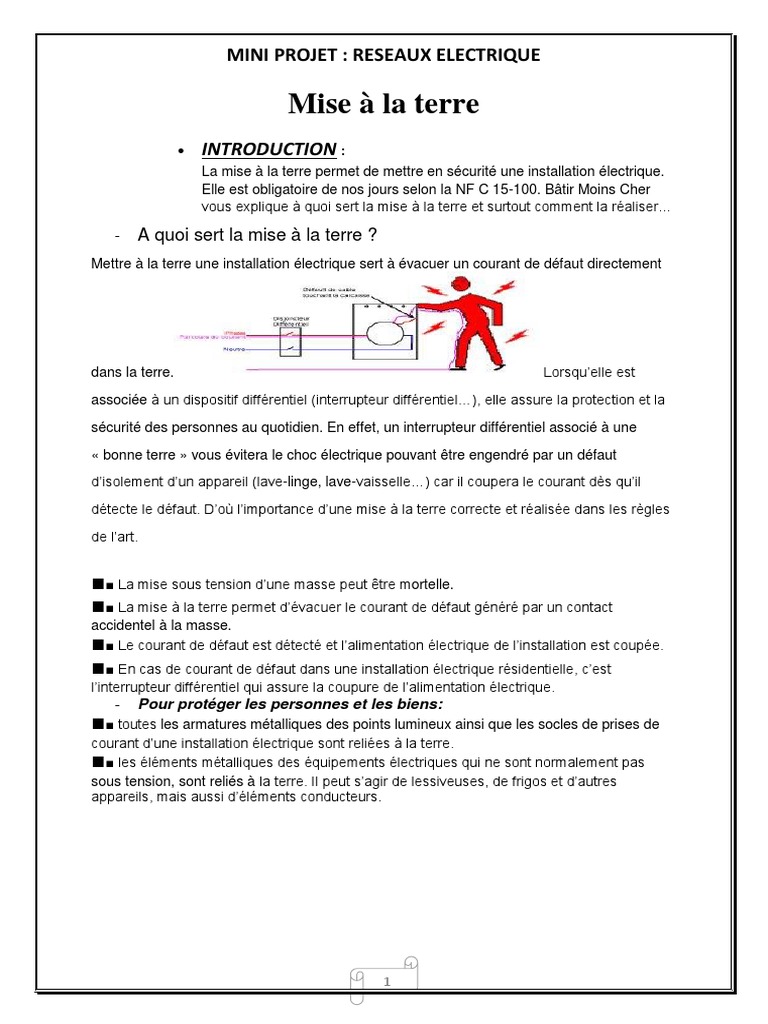

MINI PROJET : RESEAUX ELECTRIQUE
Mise à la terre
 INTRODUCTION :
La mise à la terre permet de mettre en sécurité une installation électrique.
Elle est obligatoire de nos jours selon la NF C 15-100. Bâtir Moins Cher
vous explique à quoi sert la mise à la terre et surtout comment la réaliser…
- A quoi sert la mise à la terre ?

Mettre à la terre une installation électrique sert à évacuer un courant de défaut directement
dans la terre. Lorsqu’elle est
associée à un dispositif différentiel (interrupteur différentiel…), elle assure la protection et la
sécurité des personnes au quotidien. En effet, un interrupteur différentiel associé à une
« bonne terre » vous évitera le choc électrique pouvant être engendré par un défaut
d’isolement d’un appareil (lave-linge, lave-vaisselle…) car il coupera le courant dès qu’il
détecte le défaut. D’où l’importance d’une mise à la terre correcte et réalisée dans les règles
de l’art.
■■ La mise sous tension d’une masse peut être mortelle.

■■ La mise à la terre permet d’évacuer le courant de défaut généré par un contact
accidentel à la masse.
■■ Le courant de défaut est détecté et l’alimentation électrique de l’installation est coupée.
■■ En cas de courant de défaut dans une installation électrique résidentielle, c’est
l’interrupteur différentiel qui assure la coupure de l’alimentation électrique.
- Pour protéger les personnes et les biens:
■■ toutes les armatures métalliques des points lumineux ainsi que les socles de prises de
courant d’une installation électrique sont reliées à la terre.
■■ les éléments métalliques des équipements électriques qui ne sont normalement pas
sous tension, sont reliés à la terre. Il peut s’agir de lessiveuses, de frigos et d’autres
appareils, mais aussi d’éléments conducteurs.
1
- Comment réaliser la mise à la terre ?
Pour mettre à la terre une installation électrique, il y a plusieurs étapes à réaliser :
– Tout d’abord, il faut enfoncer un piquet de terre. Pour l’enfoncer le plus

profondément possible, le mieux est d’utiliser une massette. Vous pouvez le placer
dans un regard de visite scellé au ciment.
– Il faut ensuite raccorder du câble de cuivre nu, aussi appelé câblette de terre, d’une
section de 25mm², sur la bride de serrage qui est sur le haut du piquet. La câblette
de terre peut circuler dans un fourreau isolant (tube IRL…) jusqu’à la barrette de
coupure basse.
– Il faut ensuite fixer au mur (hors GTL) la barrette de coupure basse (ou barrette de
mesure). Il faut raccorder d’un côté de la barrette, la câblette de terre en cuivre nu et
de l’autre vous devez repartir en fil de cuivre isolé. La couleur du fil électrique de la
terre est normalisée et doit être du vert/jaune. La section de ce fil de terre dépend de
la section du conducteur d’arrivée de la phase. Si votre alimentation est en 6mm², la
section de la terre sera de 6mm² ; Dans le cas où elle est en 10mm², la section sera
de 10mm² ; Et si elle est de 16, 25 ou 35mm² alors le conducteur principal de
protection sera de 16mm².
– Ce fil de terre sera ensuite connecté directement sur le bornier présent en bas
du tableau électrique du logement. Sur ce dernier, sera relié toutes les terres du
logement.
2
Une mise à la terre est considérée comme correcte lorsque la valeur de sa

résistance ne dépasse pas 100Ω. Pour la mesurer précisément, il faut être équipé
d’un outil spécifique appelé telluromètre.
Électricité, mise à la terre obligatoire

La norme électrique NF C 15-
100 précise que la prise de terre et la mise à la terre sont obligatoires aussi bien
dans le cadre d'une création, d'une mise en conformité, que d'une mise en sécurité
d'installation électrique.
Elle prévoit que l'ensemble de l'installation électrique ainsi que certains éléments
pouvant devenir accidentellement conducteurs d'électricité soient raccordé à la terre.
Une mise à la terre a pour but de garantir un cheminement de courant de défaut

d'isolement qui sera détecté par le dispositif différentiel associé au circuit concerné et
qui déclenchera automatiquement pour couper le courant.
Mise à la terre d'une maison ou d'un logement

Dans toute maison ou logement, la mise à la terre garantie un cheminement de courant de
défaut d'isolement vers la terre.Vue d'ensemble :
1. Prise de terre.
2. Conducteur principal de terre.
3. Barrette de mesure ou de coupure (haute ou basse).
4. Borne principale de terre (peut être regroupée avec la barrette de mesure si les
connexions sont individuelles).
5. Liaison équipotentielle principale.
6. Conducteur principal de protection.
7. Répartiteur de terre.
8. Conducteurs de protection associés aux différents circuits de l'installation
électrique.
9. Liaison de terre du coffret de communication.
10. Liaison équipotentielle locale.
 Boucle de terre :
- Généralités :
Dans tout nouveau bâtiment dont les fondations font au moins 60 centimètres de
3
profondeur, la mise à la terre est réalisée au moyen d’une boucle de terre. Cette
boucle doit être placée à fond de fouille, sous les murs extérieurs du bâtiment. La
boucle de terre doit être posée directement dans le sol et recouverte de terre afin
d’empêcher tout éventuel contact avec les matériaux des murs de fondation (mortier,
béton, acier d’armature, …). Cette protection vise à éviter la corrosion de la boucle
de terre. Les extrémités de la boucle de terre doivent rester accessibles et être
reliées au sectionneur de terre. Grâce au sectionneur de terre, l’installation électrique
peut à tout moment être déconnectée du système de mise à la terre.. Ceci permet
aussi d’effectuer la mesure de la résistance de dispersion à la terre.
- Composition :
La boucle de terre se compose d’un conducteur plein, de section
circulaire, sans soudure. Ce conducteur peut être composé de différents matériaux,
et différentes sections peuvent être utilisées. Comme nous l’avons déjà mentionné,
les extrémités de la boucle de terre doivent rester accessibles pour un éventuel
contrôle. Dans la mesure du possible, la boucle de terre se composera d’un seul
conducteur. L’utilisation de plusieurs conducteurs placés en série est autorisée mais,
dans ce cas, les extrémités de chacun des conducteurs et leurs branchements
doivent rester accessibles pour un éventuel contrôle (p.ex. par un orifice de visite).
Les conducteurs les plus souvent utilisés sont :
■■ cuivre nu (électrolytique ETP) de 35 mm²
■■ cuivre plombé (étamé) de 10 mm² .
- Fixation :
Toutes les fixations (crochets, …) utilisées pour ancrer une
boucle de terre doivent impérativement être en cuivre ou dans un autre matériau qui
ne génèrera pas de corrosion au niveau du cuivre constituant la boucle de terre.
- Remarque :
Posez la boucle de terre après que le fond de fouille ait été creusé. Remontez
les extrémités de la boucle de terre à la surface dans des tubes en plastique
4
(p.ex. PVC).
- Pourquoi des tubes en plastique?
■■ Pour protéger le cuivre (pendant les travaux).
■■ Pour éviter tout contact entre le cuivre et les matériaux constituant les murs
de fondation.
■■ Pour éviter tout contact entre les deux extrémités de la boucle, car ce contact
empêcherait les futures mesures de contrôle (p.ex. résistance du fil de cuivre).
Les extrémités et les tubes en plastique sont remontés à la surface à travers les
fondations. N’hésitez pas à laisser une belle longueur de tube en surface. Vous
laisserez ainsi le sol bien dégagé tout en réduisant le risque de détérioration .
Electrode de terre :
Electrode de terre horizontale
- Généralités :
L’électrode de terre horizontale est un conducteur enfoui dans le sol. Elle peut être
utilisée quand les couches profondes de la terre ont une structure rocheuse, si
bien qu’il est difficile de placer une électrode de terre verticale. L’électrode de terre
horizontale doit être enfouie à une profondeur d’au moins 80 centimètres .
5
Composition :
L’électrode de terre horizontale se compose d’un conducteur en cuivre massif de
forme circulaire, éventuellement gainé de plomb. Le diamètre du conducteur est
d’au moins 35 mm².
Electrode de terre verticale

-Généralités :
L’électrode de terre verticale est une broche, une barre ou un piquet enfoncé dans
le sol. Cette forme de raccordement à la terre est économique étant donné qu’elle
ne nécessite pas de travaux de terrassement. Un autre avantage est qu’elle permet
d’atteindre les couches plus profondes et plus humides du sol. L’électrode de terre
verticale doit être enfoncée à une profondeur d’au moins 60 centimètres sous la
surface de la terre.
Composition :
Le piquet de terre peut se composer d’acier galvanisé ou d’un
alliage de cuivre. Lorsqu’on utilise un piquet de terre en acier galvanisé, l’épaisseur
de l’aile et de l’âme doit être d’au moins 4 millimètres. Avec un piquet de terre en
alliage cuivreux, l’épaisseur de l’aile et de l’âme doit être d’au moins 3 millimètres.
6
Dans les deux cas, la longueur minimale du piquet est de 1,5 mètre
.
La barre de terre peut se composer d’acier galvanisé ou de cuivre.
Lorsqu’on utilise une barre de terre en acier galvanisé, son diamètre doit être de
19 millimètres. Pour une barre de terre en cuivre, le diamètre doit être de 14
millimètres. Dans les deux cas, la longueur minimale est de 1,5 mètre. En présence
de filetages, il est possible de coupler plusieurs barres au moyen d’un manchon. Les
extrémités des deux barres doivent alors se toucher. Au moment de pénétrer dans le
sol, le côté supérieur est doté d’un manchon à vis, dans lequel s’insère une vis à
chasser en acier. Le conducteur de terre est branché avec une borne de connexion
ad hoc.
7
REGIMES DE NEUTRE
I. Introduction :
L’utilisation de l’énergie électrique présente des risques tant pour les
personnes que pour les matériels.
Pour des raisons de sécurité, ces masses sont reliées par un conducteur de protection lui-même
relié à une prise de terre. La distribution de l’énergie électrique, en courant alternatif triphasé
avec neutre permet, selon les types d’installation, des combinaisons neutre-masse, qui
optimisent la protection.
II. Définition :
En électricité, un régime de neutre définit la façon dont est raccordée la terre du

coté de la source de tension (ex : un transformateur de distribution EDF, un
groupe électrogène , une éolienne...) et du coté des masses de l'utilisateur (lave-
linge, lave-vaiselle...). C'est-à-dire la façon dont les carcasses métalliques de vos
appareils (ex : machine à laver, four...) sont raccordées à la terre.
8
III. Classification des régimes de neutre :
Le comité Electrotechnique international (CEI) a classé officiellement trois normes.
Il existe plusieurs régimes de neutre dont les plus utilisés :
 Le régime de neutre TT : Le premier "T" indique que le neutre de

l'installation est relié à la terre côté générateur et le deuxième "T" indique
que les masses (carcasses métalliques) sont reliées à la terre
 Le régime de neutre TN : Le première lettre "T" indique que le neutre de
l'installation est relié à la terre côté générateur et le "N" indique que les
masses (carcasses métalliques) sont reliées au neutre
 Le régime de neutre IT : Le première lettre "I" indique que le neutre de
l'installation est isolé de la terre (donc pas de connexion) côté générateur et
le "T" indique que les masses (carcasses métalliques) sont reliées à la terre
III.1. Régime TT
Le neutre de la source d’énergie est mis à la terre, et la masse de l’installation électrique est
mise à son tour à la terre, c’est le cas le plus simple.
9
- Câblage :
Lors de l'installation d'un régime de neutre TT, le neutre de la source est raccordé à la terre
et les masses côté utilisateur sont aussi reliées à la terre (Voir schéma ci-dessous).
Ce régime est utilisé en France pour les particuliers. D'autre part, les ménages sont dotés
d'un différentiel global réglé à 500mA.
D'autres différentiels, généralement calibrés à 30mA, sont installés en cascade pour chacun
des circuits électriques. Cela permet de couper électriquement uniquement une partie en
défaut (on parle alors de "séléctivité").
10
En cas de défaut
En cas de défaut (par exemple la cable d'alimentation L1 de la machine à laver

s'est déconnecté suite aux vibrations et touche la carcasse métallique ). Le courant
arrivant dans cette phase passe par la carcasse, qui est conductrice, pour finir
dans le câble de terre.
Ainsi, le différentiel qui est un appareil faisant la soustraction entre le courant
entrant par les phases et le courant sortant par le neutre. Si cette différence est
nulle alors rien ne se passe. Dans notre cas un peu de courant passe dans la terre
(appelé courant de fuite) impliquant une différence entre le courant des phases et
le neutre. Si cette différence dépasse les 30 mA (notre réglage) alors le différentiel
disjoncte.
11
III.2. Régime IT
Le neutre de la source de tension est isolé ou relié à la terre par une forte impédance, les
masses d’installation sont reliées à la terre comme l’indique la figure suivante
- Câblage
Le régime de neutre IT possède le neutre de la source raccorder à une impédance. C'est-à-

dire relié à la terre à travers une résistance supérieure à 1000 ohms.
Les masses sont reliées à la terre (Voir schéma ci-dessous).
Il est à noter qu'un CPI (Contrôleur Permanent d'Isolement) est relié en parralléle sur cette
12
résistance afin de controler à tout instant l'isolement du circuit (Voir paragraphe en cas de
défaut).
- En cas de défaut
Lors d'un premier défaut il ne se passe rien. Le courant passant dans la carcasse métallique
fini dans l'impédance Zn du neutre. Cette résistance, implique un courant de fuite très faible
qui ne sera pas coupé par les disjoncteurs.
C'est pour cela que les hopitaux, les salles de concert, ... utilise ce régime de neutre afin
d'éviter une coupure lors d'un premier défaut.
Le CPI (Contrôleur Permanent d'Isolement), quant à lui, détecte cette petite fuite et signale à
l'équipe de maintenance grâce à un voyant et/ou une alarme qu'un circuit électrique est en
défaut.
Ce régime de neutre est utilisé par des industriels qui ne peuvent se permettre une coupure
de la production en cas de défaut.
- En cas de deuxième défaut
En cas d'un deuxième défaut, les deux conducteurs se retrouvent inter-connectés et

provoque un court-circuit.
C'est ainsi que les appareil protégeant contre les courts-circuits (disjoncteur, fusible, ...) se
déclenche provoquant la coupure de la production.
13
C'est pour cela que se régime de neutre est à utiliser que par les sociétés possédant des
techniciens capablent d'intervenir 24h/24 et 7j/7 jours pour trouver rapidement le premier
défaut.
III.3. Régime TN
Dans ce régime le neutre est mis à la terre et les masses sont reliées au neutre par un
conducteur de protection. Deux cas qui se présentent :
III.3.1. Régime TNC
Le conducteur de protection de PE et le conducteur N de
l’alimentation peuvent être confondus en un seul conducteur PEN.
III.3.2. Régime TNS

Le conducteur de protection PE et le conducteur N du coté de
l’alimentation peuvent être séparés .
14
- Câblage
Le régime de neutre TN possède le neutre de la source raccordé à la terre et les masses

reliées de leurs côtés au neutre (Voir schéma ci-dessous).
Ce régime a l'avantage d'être économique car nous n'installons pas de différentiels et nous
faisont aussi l'économie du câble de terre.
Par contre les câbles doivent avoir une section minimum de 10mm² pour du cuivre et 16mm²
pour de l'aluminium.
Ce régime est utilisé dans des installations à faible isolement, présentant des courants de
fuite importants comme des moteurs industriels qui peuvent créer des courants supérieures
à 1 Ampères.
15
- En cas de défaut
En cas de défaut le courant passe dans la phase, puis dans la carcasse et arrive dans le
neutre (PE) qui est relié à la carcasse.
Contrairement au régime TT, le courant est alors très fort et cela provoque un court-circuit.
Le disjoncteur coupe immédiatement car la résistance du circuit composée essentiellement

de câbles est quasi nul. Le courant devient alors vite énorme en dépassant le seuil du
disjoncteur qui coupe !
La protection est ainsi gérée par le disjoncteur au lieu du différentiel en régime TT
- A savoir
Le régime de neutre TN peut avoir le neutre et la terre confondu dans un seul et même câble
(Régime de neutre TNC => Terre-Neutre Confondu) ou la terre et le neutre séparé (Régime
de neutre TNS => Terre-Neutre Séparé).
Il existe même une variante TNCS qui est un schéma TN mixte comportant généralement à
l'origine de l'installation, un réseau TNC, suivi pour les installations terminales, par des
réseaux TNS.
- Scenario des défauts :

Si par exemple une phase entre en contact avec la masse (reliée à la terre), le potentiel
de la phase se trouve ramené à zéro. Côté transfo de distribution, la tension entre phase
et neutre existe toujours. Il apparaît donc une tension entre terre et neutre côté transfo
(la terre est considérée équipotentielle). Cette tension est détectée par le CPI (contrôleur
permanent d’isolement) qui présente une forte impédance et laisse ainsi passer un
courant de défaut très faible qui n’est pas à craindre. Le CPI a aussi pour rôle de limiter
les surtensions possibles (foudre, claquage d’un transfo haute tension-basse tension,
etc.). Etant donné que la masse des appareils est en tous les cas reliés à la terre, le
premier défaut ne présente pas de danger pour l’utilisateur en régime IT.
16
 Le premier défaut doit alors être recherché et résolu par un personnel compétent et
habilité.
 En cas de deuxième défaut (une deuxième phase entre en contact avec la masse), les
deux phases se trouvent court-circuitées entre elles via la masse de l’appareil. Il y a
alors coupure du système.
 Attention à la tension phase — masse en régime IT !
 Entre une phase et la masse de l’appareil, il y a 230V pour un réseau 230V/400V. Si une
phase entre en contact avec la masse (premier défaut), la tension entre une autre phase
et la masse atteint 400V. L’isolation électrique (phase — masse) à l’intérieur de l’appareil
doit donc être étudiée spécialement pour le régime IT ! Si cela est critique, on peut
intercaler un transfo de séparation 230V/230V entre le réseau et l’appareil.
 Le régime IT est utilisé là où la continuité d’exploitation est primordiale : salle d’hôpitaux,
salles de spectacles, circuit de sécurité (éclairage), etc.
17
Poste du transformation
1. Présentation des postes :

1.2- Généralités :
Les postes HTA/BT préfabriqués sont dotés d’origine des équipements adéquats
tant sur le plan technique qu’environnemental. Ils contribuent à la qualité et à la
disponibilité du réseau avec une grande facilité de mise en oeuvre et d’adaptation
sur site.
Chaque poste préfabriqué installé sur le réseau de distribution publique fait l’objet
d’une autorisation du GRD formalisée par une déclaration d’aptitude à
l’exploitation selon les normes et spécifications en vigeur. Cette « aptitude »
délivrée au constructeur du poste, s’applique à l’enveloppe du poste et à
l’ensemble des équipements internes le constituant. Les postes préfabriqués sont
raccordés sur des réseaux souterrains (HTA et BT).
2.2 Choix des postes et de ses équipements
Les contraintes d’intégration du poste1 et le choix de l’appareillage électrique2 à
installer détermine le type de poste préfabriqué.
Plusieurs types existent dont les principaux sont :
- les postes préfabriqués isolés en élévation à couloir de manoeuvre – PAC,
- les postes Urbains Intégrés dans l’Environnement – PUIE,
- les postes préfabriqués isolés au sol simplifiés – PSS,
- les postes préfabriqués isolés ruraux compacts simplifiés – PRCS.
 Le poste à couloir de manoeuvre (PAC)

Ce poste permet l’installation d’un transformateur classique d’une puissance
comprise entre 400 et 1000 kVA. Equipé d’un tableau HTA de 2 à 5 unités
fonctionnelles, ce poste dispose d’un couloir de manoeuvre adapté aux opérations
normales d’exploitation.
18
 Le Poste Urbain Intégré dans son Environnemen (PUIE)

Le Poste Urbain Intégré dans son Environnement est destiné aux réseaux de
distribution publique situés en zone urbaine et périurbaine.
Le PUIE est un concept tout en un où les équipements et les schémas électriques (HTA et BT)
sont spécifiques; il a seulement deux variantes de puissance de transformation (TPC) : 400
kVA et 630 kVA. Deux interrupteurs d’arrivées HTA permettent d’assurer la fonction de
coupure d’artère souterraine HTA.
 Le poste au sol simplifié (PSS)

Ce poste permet l’installation d’un transformateur (TPC), d’une puissance comprise
entre 100 et 250 kVA.
Deux types existent :
- le « A » sans appareillage HTA,
- le « B » avec appareillage de coupure HTA.
19
 Les poste rural compact simplifié (PRCS)

Ce poste permet l’installation d’un transformateur (TPC) d’une puissance comprise
entre 50 et 160 kVA.
Utilisé en milieu rural, ce poste ne dispose pas d’appareillage de coupure HTA .
2. Structure d’un poste :

Le poste de livraison comporte essentiellement de l’appareillage et un ou plusieurs
transformateurs afin d’assurer les fonctions suivantes (fig. 1) dérivation du courant sur le
réseau
- protection du transformateur côté HT ;
- transformation HTA/BT ;
- protection du transformateur côté BT ;
- comptage d’énergie.
Toutes les masses métalliques du poste sont reliées à la terre. Pour l’intervention dans le
poste, les arrivées doivent être sectionnées et les câbles reliés entre eux mis à la terre.
20
3. Postes HTA/BT en haut de poteau :

Le transformateur et l’appareillage sont fixés sur le poteau, l’alimentation est aérienne, le
départ s’effectue en aérien ou en souterrain
3.1 Protection :
- Côté haute tension : protection contre la foudre par éclateur.
- Côté basse tension : un disjoncteur protège le transformateur contre les surintensités.
3.2 Raccordement :
Le transformateur est alimenté en aérien, le départ BT s’effectue soit en aérien, soit en souterrain .
4. Postes préfabriqués monobloc :

Les postes préfabriqués monobloc peuvent être soit en bas de poteau, soit sur une
plate-forme extérieure. Le raccordement s’effectue par câble, soit au réseau aérien,
soit au réseau souterrain.
4.1. Constitution : Le tableau BT comporte un interrupteur avec fusibles ou un
disjoncteur
avec coupure visible. La puissance du transformateur est comprise entre 100 kVA et 1 000
kVA .
21
Ce type de poste est transporté par camion. Il est déposé sur une dalle en ciment. Le montage
consiste à raccorder les câbles d’arrivée et de départ.
4.2. Schéma interne :

Ces postes sont très compacts et leur mise en place est très rapide. Il en existe une grande
variété selon le milieu (urbain ou rural), selon les puissances installées et le type
d’alimentation (en aérien ou en souterrain) .
5. Postes d’intérieur :
L’installation d’un poste de livraison en intérieur se justifie lorsqu’on doit protéger
l’appareillage HT et BT du poste contre les fortes variations de température, ou dans le cas de
puissances importantes.
22
On distingue les postes dont l’appareillage HT est sous enveloppe métallique et les postes
équipés d’appareillage HT sans enveloppe. Le matériel, dans ce dernier cas, est dit
« ouvert ». Ces postes maçonnés sont de plus en plus remplacés par des cellules
préfabriquées. Les postes avec cellules préfabriquées métalliques ont pratiquement remplacé
tous les postes maçonnés avec appareillage ouvert. Ils présentent l’avantage d’offrir une
meilleure sécurité et une mise en place plus rapide.
6. Postes avec cellules fonctionnelles
Les postes avec cellules préfabriquées métalliques sont réalisés avec des cellules remplissant
chacune une fonction.
6.1. Différents types de cellules

Il existe une multitude de cellules différentes :
- cellule d’arrivée .
- cellule de protection HT.
- cellule de protection BT (fusible + interrupteur ou disjoncteur) .
23
6.2. Association des cellules HTA :

Les appareils haute tension sont répartis en cellules individuelles qui permettent par
association de réalise de multiples schémas. Ce système modulaire permet la construction de
postes de répartition HT et de livraison avec une très grande souplesse .
24

Introduction

Transféré par

Informations du document

Titre original

Copyright

Formats disponibles

Partager ce document

Partager ou intégrer le document

Options de partage

Avez-vous trouvé ce document utile ?

Ce contenu est-il inapproprié ?

Droits d'auteur :

Formats disponibles

Introduction

Transféré par

Droits d'auteur :

Formats disponibles

MINI PROJET : RESEAUX ELECTRIQUE

- A quoi sert la mise à la terre ?

dans la terre. Lorsqu’elle est

associée à un dispositif différentiel (interrupteur différentiel…), elle assure la protection et la

sécurité des personnes au quotidien. En effet, un interrupteur différentiel associé à une

■■ La mise sous tension d’une masse peut être mortelle.

- Comment réaliser la mise à la terre ?

Pour mettre à la terre une installation électrique, il y a plusieurs étapes à réaliser :

– Tout d’abord, il faut enfoncer un piquet de terre. Pour l’enfoncer le plus

Une mise à la terre est considérée comme correcte lorsque la valeur de sa

Électricité, mise à la terre obligatoire

Une mise à la terre a pour but de garantir un cheminement de courant de défaut

Mise à la terre d'une maison ou d'un logement

Electrode de terre verticale

En électricité, un régime de neutre définit la façon dont est raccordée la terre du

III. Classification des régimes de neutre :

Le comité Electrotechnique international (CEI) a classé officiellement trois normes.

Il existe plusieurs régimes de neutre dont les plus utilisés :

 Le régime de neutre TT : Le premier "T" indique que le neutre de

En cas de défaut (par exemple la cable d'alimentation L1 de la machine à laver

Le régime de neutre IT possède le neutre de la source raccorder à une impédance. C'est-à-

- En cas de deuxième défaut

En cas d'un deuxième défaut, les deux conducteurs se retrouvent inter-connectés et

III.3.2. Régime TNS

Le régime de neutre TN possède le neutre de la source raccordé à la terre et les masses

Le disjoncteur coupe immédiatement car la résistance du circuit composée essentiellement

La protection est ainsi gérée par le disjoncteur au lieu du différentiel en régime TT

- Scenario des défauts :

1. Présentation des postes :

 Le poste à couloir de manoeuvre (PAC)

 Le Poste Urbain Intégré dans son Environnemen (PUIE)

 Le poste au sol simplifié (PSS)

 Les poste rural compact simplifié (PRCS)

2. Structure d’un poste :

3. Postes HTA/BT en haut de poteau :

4. Postes préfabriqués monobloc :

4.2. Schéma interne :

6.1. Différents types de cellules

6.2. Association des cellules HTA :

Vous aimerez peut-être aussi
