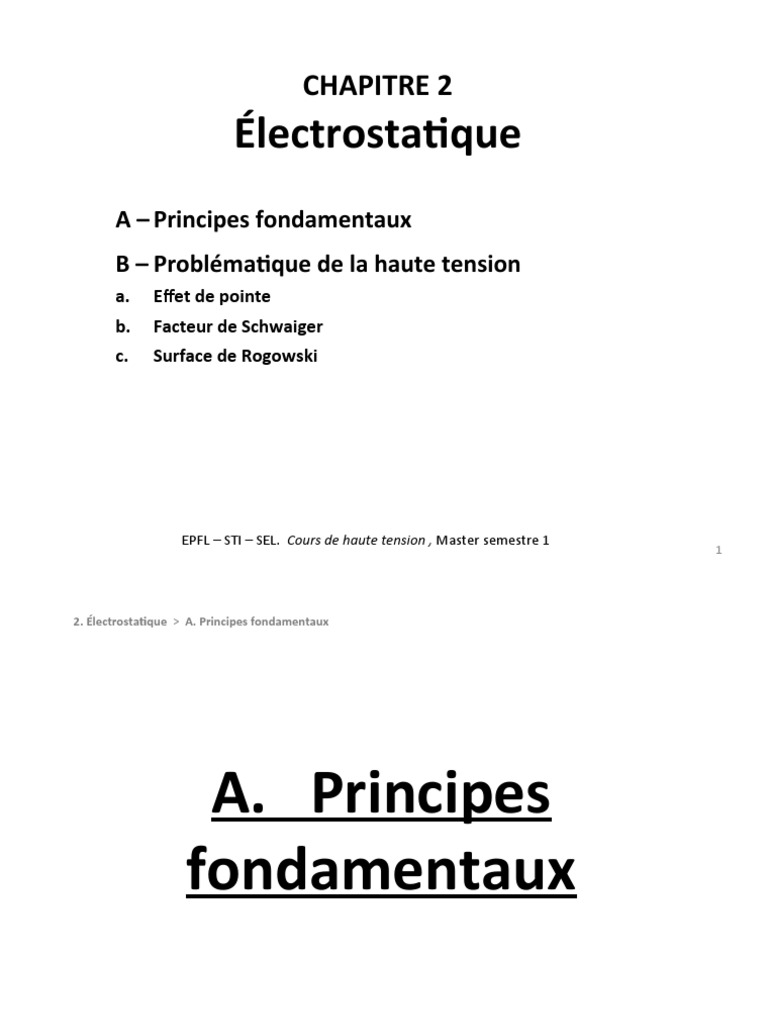

CHAPITRE 2

Électrostatique
A – Principes fondamentaux
B – Problématique de la haute tension
a. Effet de pointe
b. Facteur de Schwaiger
c. Surface de Rogowski

EPFL – STI – SEL. Cours de haute tension , Master semestre 1

1
2. Électrostatique > A. Principes fondamentaux

A. Principes
fondamentaux

EPFL – STI – SEL. Cours de haute tension , Master semestre 1

2
 2. Électrostatique > A. Principes fondamentaux

Découverte des charges électriques

L’existence de particules chargées est établie en 1895 par Jean Perrin
(1870-1942) qui montre que le faisceau issu d’une cathode peut être
dévié par une aimant et qu’il charge l’écran sur lequel on l’intercepte.
Pourtant…

« Dans cent ans, celui qui prononcera le discours d’éloges

d’Ampère constatera, j’en suis convaincu, que les
électrons, aujourd’hui à la mode, auront vécu. »
Dr C. O. Mailloux, 1921
Célébration du centenaire
des expériences d’Ampère

 En 1921, les tensions nominales des réseaux électriques atteignent déjà une
centaine de kilovolts, mais l’existence de l’électron reste controversée !

EPFL – STI – SEL. Cours de haute tension , Master semestre 1

3
2. Électrostatique > A. Principes fondamentaux

Caractéristiques des charges

1. Les charges existent sous deux formes : positive et négative.
La charge se mesure en coulomb (C).
2. La charge totale d’un corps est un multiple d’une charge
élémentaire : e = 1,6  10-19 C.
3. Dans un système isolé, la charge totale est conservée.
4. Les charges de même signe se repoussent ; les charges de
signes opposés s’attirent.
(Les courants de même sens s’attirent ; les courants de sens
contraire se repoussent.)

 En pratique, dans le domaine de l’électrotechnique, les charges négatives sont

des électrons (légers) et les charges positives sont des ions (beaucoup plus
lourds).

EPFL – STI – SEL. Cours de haute tension , Master semestre 1

4
 2. Électrostatique > A. Principes fondamentaux

Interprétation des forces

1. Les charges rayonnent des champs.
2. Les champs exercent des forces sur les charges.

Grandeurs physiques
Charges au repos
densitéde charge électrique : (volumique) [C/m3]
 (superficielle) [C/m2]
 (linéique) [C/m]
Charges en mouvement = courants
densité de courant : J (volumique) [A/m2]
Js (superficielle) [A/m]

EPFL – STI – SEL. Cours de haute tension , Master semestre 1

5
 2. Électrostatique > A. Principes fondamentaux

Grandeurs physiques
Champs dans le vide
champ électrique E, engendré par les charges [V/m]
champ magnétique H, engendré par les courants [A/m]

Dans la matière
polarisation P [C/m2]
déplacement électrique D [C/m2] } D  oE  P

aimantation M [A/m]
densité de flux magnétique B [T] } B  o (H  M)

Constantes
o = 1,2566370614….10-6  4  10-7 [Vs/Am]
o = 8,854187817….10-12  (1/36)  10-9 [As/Vm]

EPFL – STI – SEL. Cours de haute tension , Master semestre 1

6
 2. Électrostatique > A. Principes fondamentaux

Relations constitutives
Dans les milieux linéaires
la polarisation P est proportionnelle au champ électrique :
D  E  ( = permittivité électrique absolue)

l’aimantation M est proportionnelle au champ magnétique :

B  H  ( = perméabilité magnétique absolue)

la densité de courant est proportionnelle au champ électrique :

J  E  ( = conductivité électrique)

[4]

EPFL – STI – SEL. Cours de haute tension , Master semestre 1

7
2. Électrostatique > A. Principes fondamentaux

Équations de Maxwell
dB dD
rot E   rot H   J
dt dt
div B  0 div D  

Conservation de la charge
d
 J
dt

Relations de continuité
ET1  ET2  0 D N1  D N2  

B N1  B N2  0 H T1  H T2  JS  n

EPFL – STI – SEL. Cours de haute tension , Master semestre 1

8
2. Électrostatique > A. Principes fondamentaux

Forme globale des équations de

Maxwell
 
B
E  dl   n  dA Équation de Faraday
t
C S

 
 D  Équation d’Ampère
H  dl   n    J  dA
 t 
C S


S
 n  E dA  Q V Équation de Gauss

dA = élément de surface ; dl = élément de longueur

EPFL – STI – SEL. Cours de haute tension , Master semestre 1

9
 2. Électrostatique > A. Principes fondamentaux

Potentiel électrique
Lorsque les champs sont statiques, le champ électrique dérive d’un
potentiel scalaire, V :
E  - grad V

Sans charges d’espace : V  0 (Laplace)

Avec charges dans un milieu homogène : V   /  (Poisson)
 = opérateur laplacien = div grad

 Le potentiel est défini à une constante près. En électrostatique théorique, on

le prend en général égal à 0 à l’infini. En pratique, on a souvent un conducteur
mis à la terre qui défini le 0 du potentiel.

EPFL – STI – SEL. Cours de haute tension , Master semestre 1

10
 2. Électrostatique > A. Principes fondamentaux

Lignes de champ et équipotentielles

Définition : Une équipotentielle est ligne ou une surface sur laquelle le
potentiel est constant.
Une ligne de champ est une ligne tangente en tout point au
vecteur champ (électrique).
On peut démontrer les propriétés suivantes :
1. Les lignes de champ sont perpendiculaires aux équipotentielles.
2. La surface d’un conducteur (parfait) est une équipotentielle.
3. Méthode des images : en présence de charges, un objet conducteur au potentiel
V peut être remplacé par des charges fictives qui, avec les charges réellement
présentes, produisent le potentiel V sur l’ensemble des points où se trouvait
l’objet .
4. Corollaire : La configuration d’un champ électrique n’est pas modifiée, si l’on
remplace les charges qui l’engendrent par un conducteur ayant la forme d’une
équipotentielle, et porté au potentiel correspondant.

EPFL – STI – SEL. Cours de haute tension , Master semestre 1

11
2. Électrostatique > B. Problématique de la haute tension

B. Problématique
de la haute tension

EPFL – STI – SEL. Cours de haute tension , Master semestre 1

12
2. Électrostatique > B. Problématique de la haute tension

Systèmes sous haute tension

En haute tension, les problèmes pratiques se posent comme suit :
Étant donné une configuration de corps isolants et de corps conducteurs, en
quel point du système le champ électrique est-il maximal ?
Quelle est cette valeur maximale du champ électrique, pour des potentiels
électriques donnés ?
Pour quelles valeurs des potentiels le champ électrique maximal atteint-il un
seuil de claquage ?
Comment modifier la géométrie du système et la nature des matériaux isolants,
pour pouvoir abaisser ou augmenter les potentiels utiles ?

 Le but de l’étude peut être :

de pouvoir appliquer à l’objet un potentiel aussi élevé que possible.
obtenir un claquage avec le minimum de potentiel.
optimiser le coût de production de l’objet.

EPFL – STI – SEL. Cours de haute tension , Master semestre 1

13
2. Électrostatique > B. Problématique de la haute tension

Exemple pratique : l’isolateur

Les problèmes électrostatiques sont

souvent posés en termes de distribution
de charges. Mais dans la pratique, on
dispose de générateurs qui permettent
de contrôler le potentiel.
On ne contrôle ni la quantité de charges
ni la manière dont elles se répartissent

EPFL – STI – SEL. Cours de haute tension , Master semestre 1

14
 2. Électrostatique > B. Problématique de la haute tension > a. Effet de pointe

Effet de pointe
Champ électrique autour d’une sphère conductrice de rayon R, portée à
un potentiel U :
E(R)  U / R

 Le champ à la surface de la sphère est inversement proportionnel à son

rayon  Effet de pointe

Champ électrique autour d’un ellipsoïde conducteur d’axes a et b, porté

à un potentiel U :
EA / a  EB / b

 À la surface de l’ellipsoïde, les champs parallèles aux axes

sont proportionnels à la longueur des axes
 Effet de pointe
[5]

EPFL – STI – SEL. Cours de haute tension , Master semestre 1

15
2. Électrostatique > B. Problématique de la haute tension > b. Facteur de Schwaiger

Facteur de Schwaiger : champ uniforme

Du point de vue du champ électrique maximal, la géométrie d’un
intervalle isolant peut être caractérisé en première approximation
par un nombre : le facteur de Schwaiger

Condensateur plan infini

Dans un condensateur plan infini,
le champ électrique est uniforme.
Par définition, le facteur de
Schwaiger  = 1

EPFL – STI – SEL. Cours de haute tension , Master semestre 1

16
 2. Électrostatique > B. Problématique de la haute tension > b. Facteur de Schwaiger

Facteur de Schwaiger : champ non

uniforme
Dans un intervalle isolant, compris entre deux électrodes réelles, le
champ n’est pas uniforme: il atteint un maximum en un certain point.

Le facteur de
Schwaiger  d’un
tel intervalle est
défini par:
U

d  E max

[6]

EPFL – STI – SEL. Cours de haute tension , Master semestre 1

17
 2. Électrostatique > B. Problématique de la haute tension > c. Surface de Rogowski

Uniformité du champ
Dans certaines applications, on doit disposer d’un champ électrique qui
remplisse les deux conditions suivantes :
Être aussi uniforme que possible dans une certaine zone;
Décroître à l’extérieur de la zone d’uniformité, afin que la valeur uniforme ne
soit dépassée nulle part.
Ces conditions sont particulièrement critiques :
Dans les tests de rigidité diélectrique.
Dans les tubes à décharge des lasers à gaz.

 On peut essayer d’obtenir le résultat voulu en repliant

les bords des électrodes selon un certain profil.

[7]

EPFL – STI – SEL. Cours de haute tension , Master semestre 1

18
2. Électrostatique > B. Problématique de la haute tension > c. Surface de Rogowski

Condensateur plan semi-infini

Transformations conformes
Maxwell a montré qu’il existe une transformation conforme
transformant un condensateur
plan semi-infini, dans le plan Oxy
en un condensateur plan infini
dans le plan Ouv :
a

 x  

u  1  eu cos v 

a
y 
 

v  eu sin v 
Équipotentielles et lignes de champ
dans un condensateur plan de
dimensions finies.

EPFL – STI – SEL. Cours de haute tension , Master semestre 1

19
2. Électrostatique > B. Problématique de la haute tension > c. Surface de Rogowski

Électrodes de Rogowski

Les électrodes de Rogowski suivent le profil des équipotentielles

correspondant à v =  /2, qui assure la meilleure uniformité
possible du champ, sans jamais dépasser la valeur du champ au
centre des électrodes. [8]

EPFL – STI – SEL. Cours de haute tension , Master semestre 1

20
