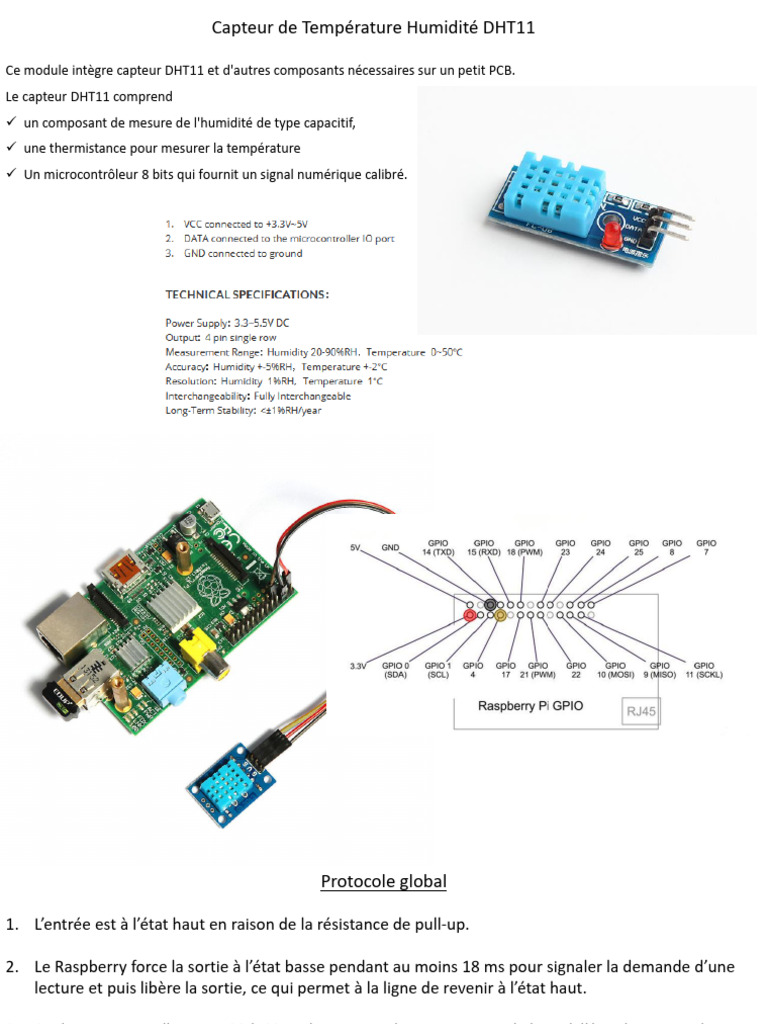

Capteur de Température Humidité DHT11

Ce module intègre capteur DHT11 et d'autres composants nécessaires sur un petit PCB.
Le capteur DHT11 comprend
✓ un composant de mesure de l'humidité de type capacitif,
✓ une thermistance pour mesurer la température
✓ Un microcontrôleur 8 bits qui fournit un signal numérique calibré.
 Protocole global

1. L’entrée est à l’état haut en raison de la résistance de pull-up.

2. Le Raspberry force la sortie à l’état basse pendant au moins 18 ms pour signaler la demande d’une
lecture et puis libère la sortie, ce qui permet à la ligne de revenir à l’état haut.

3. Après une pause d'environ 20 à 40 µs, le capteur réagit en mettant la ligne à l’état basse pendant
80 µs, puis permet à la ligne de prendre l’état haut pendant encore 80 µs. Cela signale son intention
de renvoyer des données.

4. 40 bits d'information sont ensuite écrites dans le bus: chaque bit commence avec 50 µs à l’état bas
suivie par 26 à 28 µs à l’état haut pour indiquer un bit 0 ou 70 µs à l’état haut pour indiquer un bit 1.

5. La transmission se termine par le capteur qui met la ligne à l’état basse une fois de plus pendant
50 µs.

6. Le capteur libère le bus, permettant à la ligne de revenir à l’état haute de repos.

40 bits d'information
/*
* dht11.c:
* Simple test program to test the wiringPi functions
* DHT11 test
*/

#include <wiringPi.h>

#include <stdio.h>
#include <stdlib.h>
#include <stdint.h>

#define MAXTIMINGS 85
#define DHTPIN 7

int dht11_dat[5] = { 0, 0, 0, 0, 0 };

void read_dht11_dat()
{
uint8_t laststate = HIGH;
uint8_t counter = 0;
uint8_t j = 0, i;
float f; /* fahrenheit */
dht11_dat[0] = dht11_dat[1] = dht11_dat[2] = dht11_dat[3] = dht11_dat[4] = 0;
/*
* dht11.c:
* Simple test program to test the wiringPi functions
* DHT11 test
*/

#include <wiringPi.h>

#include <stdio.h> //ajout pour base de donnees

#include <stdlib.h> void finish_with_error(MYSQL *con)
#include <stdint.h> {
fprintf(stderr, "%s\n",
#define MAXTIMINGS 85 mysql_error(con));
#define DHTPIN 7 mysql_close(con);
// exit(1);
int dht11_dat[5] = { 0, 0, 0, 0, 0 }; }
//fin pour base de donnees
void read_dht11_dat()
{
uint8_t laststate = HIGH;
uint8_t counter = 0;
uint8_t j = 0, i;
float f; /* fahrenheit */
dht11_dat[0] = dht11_dat[1] = dht11_dat[2] = dht11_dat[3] = dht11_dat[4] = 0;
/* pull pin down for 18 milliseconds */

pinMode( DHTPIN, OUTPUT );

digitalWrite( DHTPIN, LOW );

delay( 18 );

/* then pull it up for 40 microseconds */

digitalWrite( DHTPIN, HIGH );

delayMicroseconds( 40 );

/* prepare to read the pin */

pinMode( DHTPIN, INPUT );

/* detect change and read data */

for ( i = 0; i < MAXTIMINGS; i++ )

{
counter = 0;

while ( digitalRead( DHTPIN ) == laststate )

{
counter++;
delayMicroseconds( 1 );

if ( counter == 255 )
{
break;
}
}

laststate = digitalRead( DHTPIN );

if ( counter == 255 )
break;
/* ignore first 3 transitions */
/* les transition pair */

if ( (i >= 4) && (i % 2 == 0) )
{
/* shove each bit into the storage bytes */
/* c’est un tableau d’entier, cette méthode permet de remplir l’entier bit par bit */
dht11_dat[j / 8] <<= 1; /* se déplacer vers le bon bit */

if ( counter > 16 )
dht11_dat[j / 8] |= 1; /* mettre à 1 si > 28 microSeconde */

j++;
}
}
 /*
* check we read 40 bits (8bit x 5 ) + verify checksum in the last byte
* print it out if data is good
*/

if ( (j >= 40) &&

(dht11_dat[4] == ( (dht11_dat[0] + dht11_dat[1] + dht11_dat[2] +
dht11_dat[3]) & 0xFF) ) )
{
f = dht11_dat[2] * 9. / 5. + 32;
printf( "Humidity = %d.%d %% Temperature = %d.%d *C (%.1f *F)\n",
dht11_dat[0], dht11_dat[1], dht11_dat[2], dht11_dat[3], f );

} else {
printf( "Data not good, skip\n" );
}
}
 /*
* check we read 40 bits (8bit x 5 ) + verify checksum in the last byte
* print it out if data is good //debut ajout de la partie base de donnees
MYSQL *con = mysql_init(NULL);
*/
if (con == NULL) {
if ( (j >= 40) && fprintf(stderr, "%s\n", mysql_error(con));
(dht11_dat[4] == ( (dht11_dat[0]
} + dht11_dat[1] + dht11_dat[2] +
dht11_dat[3]) & 0xFF) ) )
{ if (mysql_real_connect(con, "192.162.70.207", "mtfst_us
f = dht11_dat[2] * 9. / 5. + 32; "mtfstonligne", 0, NULL, 0) == NULL) {
finish_with_error(con);
printf( "Humidity = %d.%d %% Temperature = %d.%d *C (%.1f *F)\n",
}
dht11_dat[0], dht11_dat[1], dht11_dat[2], dht11_dat[3], f );
char str[100] = "";

sprintf(str,"INSERT INTO DB_WSN_RTDC(temp) VALUES(%d)",

if (mysql_query(con, str)) {
finish_with_error(con);
}
} else {
mysql_close(con);
printf( "Data not good, skip\n" );
//fin ajout base de donnees
}
}
int main( void )
{
printf( "Raspberry Pi wiringPi DHT11 Temperature test program\n" );

if ( wiringPiSetup() == -1 )
exit( 1 );

while ( 1 )
{
read_dht11_dat();
delay( 1000 ); /* wait 1sec to refresh */
}

return(0);
}
 sudo apt-get install mariadb-client

apt-get install default-libmysqlclient-dev

gcc -o dht11db dht11db.c -I/usr/include/mysql -L/usr/lib/mysql -lmysqlclient_r -l wiringPi

 Internet

Base de
données
Capteurs Raspberry

Serveur
Web

Clients
Internet
Stockage en local dans un Fichier
Stockage en local dans un Fichier
