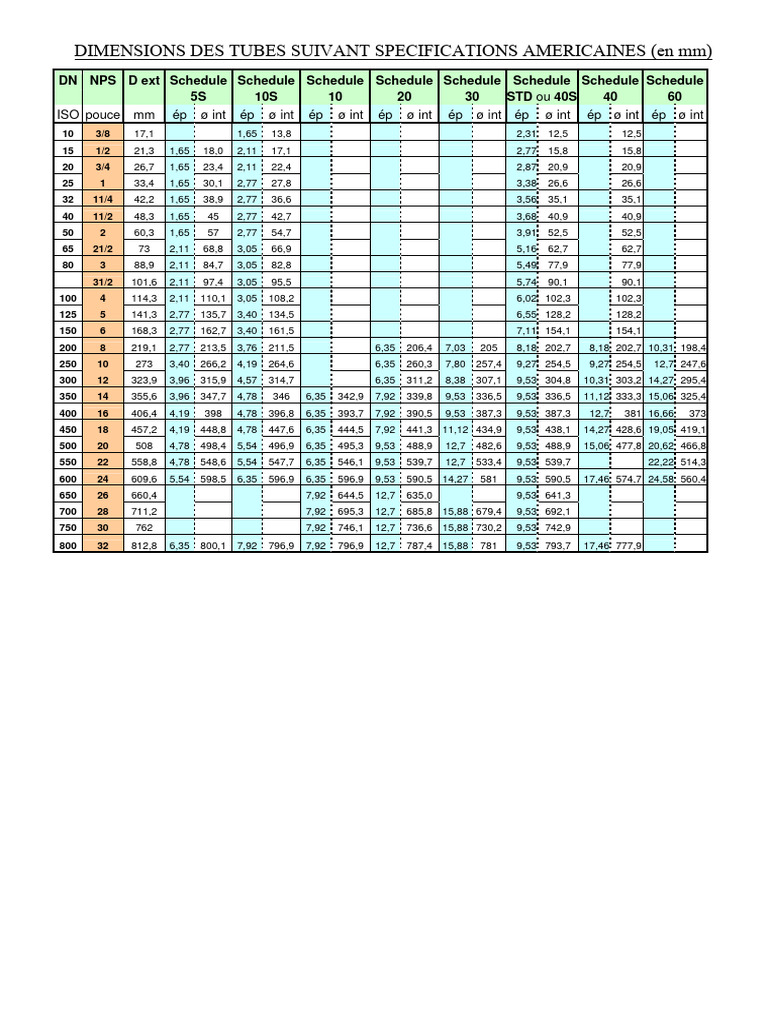

DIMENSIONS DES TUBES SUIVANT SPECIFICATIONS AMERICAINES (en mm)

DN NPS D ext Schedule Schedule Schedule Schedule Schedule Schedule Schedule Schedule
5S 10S 10 20 30 STD ou 40S 40 60
ISO pouce mm ép ø int ép ø int ép ø int ép ø int ép ø int ép ø int ép ø int ép ø int
10 3/8 17,1 1,65 13,8 2,31 12,5 12,5
15 1/2 21,3 1,65 18,0 2,11 17,1 2,77 15,8 15,8
20 3/4 26,7 1,65 23,4 2,11 22,4 2,87 20,9 20,9
25 1 33,4 1,65 30,1 2,77 27,8 3,38 26,6 26,6
32 11/4 42,2 1,65 38,9 2,77 36,6 3,56 35,1 35,1
40 11/2 48,3 1,65 45 2,77 42,7 3,68 40,9 40,9
50 2 60,3 1,65 57 2,77 54,7 3,91 52,5 52,5
65 21/2 73 2,11 68,8 3,05 66,9 5,16 62,7 62,7
80 3 88,9 2,11 84,7 3,05 82,8 5,49 77,9 77,9
31/2 101,6 2,11 97,4 3,05 95,5 5,74 90,1 90,1
100 4 114,3 2,11 110,1 3,05 108,2 6,02 102,3 102,3
125 5 141,3 2,77 135,7 3,40 134,5 6,55 128,2 128,2
150 6 168,3 2,77 162,7 3,40 161,5 7,11 154,1 154,1
200 8 219,1 2,77 213,5 3,76 211,5 6,35 206,4 7,03 205 8,18 202,7 8,18 202,7 10,31 198,4
250 10 273 3,40 266,2 4,19 264,6 6,35 260,3 7,80 257,4 9,27 254,5 9,27 254,5 12,7 247,6
300 12 323,9 3,96 315,9 4,57 314,7 6,35 311,2 8,38 307,1 9,53 304,8 10,31 303,2 14,27 295,4
350 14 355,6 3,96 347,7 4,78 346 6,35 342,9 7,92 339,8 9,53 336,5 9,53 336,5 11,12 333,3 15,06 325,4
400 16 406,4 4,19 398 4,78 396,8 6,35 393,7 7,92 390,5 9,53 387,3 9,53 387,3 12,7 381 16,66 373
450 18 457,2 4,19 448,8 4,78 447,6 6,35 444,5 7,92 441,3 11,12 434,9 9,53 438,1 14,27 428,6 19,05 419,1
500 20 508 4,78 498,4 5,54 496,9 6,35 495,3 9,53 488,9 12,7 482,6 9,53 488,9 15,06 477,8 20,62 466,8
550 22 558,8 4,78 548,6 5,54 547,7 6,35 546,1 9,53 539,7 12,7 533,4 9,53 539,7 22,22 514,3
600 24 609,6 5,54 598,5 6,35 596,9 6,35 596,9 9,53 590,5 14,27 581 9,53 590,5 17,46 574,7 24,58 560,4
650 26 660,4 7,92 644,5 12,7 635,0 9,53 641,3
700 28 711,2 7,92 695,3 12,7 685,8 15,88 679,4 9,53 692,1
750 30 762 7,92 746,1 12,7 736,6 15,88 730,2 9,53 742,9
800 32 812,8 6,35 800,1 7,92 796,9 7,92 796,9 12,7 787,4 15,88 781 9,53 793,7 17,46 777,9
 DIMENSIONS DES TUBES SUIVANT SPECIFICATIONS AMERICAINES (en mm)

DN NPS D ext Schedule Schedule Schedule Schedule Schedule Schedule Schedule

XS ou 80S 80 100 120 140 160 XXS
ISO pouce mm ép ø int ép ø int ép ø int ép ø int ép ø int ép ø int ép ø int
10 3/8 17,1 3,20 10,7 3,20 10,7
15 1/2 21,3 3,73 13,9 3,73 13,9 4,75 11,8 7,47 6,4
20 3/4 26,7 3,91 18,8 3,91 18,8 5,54 15,6 7,82 11
25 1 33,4 4,55 24,3 4,55 24,3 6,35 20,7 9,09 15,2
32 11/4 42,2 4,85 32,5 4,85 32,5 6,35 29,5 9,70 22,8
40 11/2 48,3 5,08 38,1 5,08 38,1 7,14 34 10,16 27,9
50 2 60,3 5,54 49,2 5,54 49,2 8,71 42,9 11,12 38,1
65 21/2 73 7,01 59 7,01 59 9,53 54 14,02 45
80 3 88,9 7,62 73,7 7,62 73,7 11,12 66,7 15,24 58,4
31/2 101,6 8,08 85,4 8,08 85,4 16,1 69,3
100 4 114,3 8,56 97,2 8,56 97,2 11,12 92 13,49 87,3 17,12 80,1
125 5 141,3 9,53 122,2 9,53 122,2 12,7 115,9 15,88 109,6 19,05 103,2
150 6 168,3 10,97 146,3 10,97 146,3 14,27 139,7 18,26 131,8 21,94 124,5
200 8 219,1 12,7 193,7 12,7 193,7 15,06 188,9 18,26 182,6 20,62 177,9 23,01 173,1 22,22 174,7
250 10 273 12,7 247,6 15,06 242,9 18,26 236,5 21,41 230,2 25,4 222,2 28,57 215,9
300 12 323,9 12,7 298,5 17,46 289 21,41 281 25,4 273 28,57 266,7 33,32 257,3
350 14 355,6 12,7 330,2 19,05 317,5 23,8 308 27,76 300 31,75 292,1 35,71 284,2
400 16 406,4 12,7 381 21,41 363,6 26,18 354 30,93 344,5 36,52 333,4 40,46 325,5
450 18 457,2 12,7 441,8 23,80 409,6 29,36 398,5 34,93 387,3 39,67 377,8 45,23 366,8
500 20 508 12,7 482,6 26,18 455,6 32,53 442,9 38,1 431,8 44,45 419,1 49,99 408
550 22 558,8 12,7 533,4 28,58 501,6 34,93 488,9 41,28 475,6 47,63 462,9 53,98 450,8
600 24 609,6 12,7 584,2 30,88 547,7 38,88 531,8 46,02 517,6 52,37 504,8 59,51 490,5
650 26 660,4 12,7 635
700 28 711,2 12,7 685,8
750 30 762 12,7 736,6
800 32 812,8 12,7 787,4

Note :
1 : Pour les DN 20, 25, 65 et 125, il est bon de noter que le diamètre extérieur d'un tube selon ISO est
légèrement différent de celui d'un tube selon ANSI (respectivement 26,9 au lieu de 26,7 - 33,7 au lieu de
33,4 - 76,1 au lieu de 73 et 139,7 au lieu de 141,3).

2 : L'épaisseur indiquée est l'épaisseur nominale. Les normes admettent une tolérance de sous épaisseur de
12,5 %.

3 : Les schedules définis par un nombre suivi du suffixe S (stainless) correspondent aux normes de tubes en
aciers inoxydables.

4 : Les dimensions pour les schedules standard (STD), extra-fort (XS) et double extra-fort (XXS), ainsi que
pour les schedules 10, 20, 30, 40, 60, 80, 100, 120, 140 et 160 sont conformes à l'ANSI B 36-10.
Pour les ø ≤ 12", les dimensions pour les schedules 5S, 10S, 40S, 80S sont conformes à l'ANSI B36-19.
Pour les ø ≥ 14", les schedules 5S et 10S sont conformes à l'ASTM A 409, les schedules 40S et 80S sont
identiques aux schedules standard et extra-fort de l'ANSI B 36-10.
