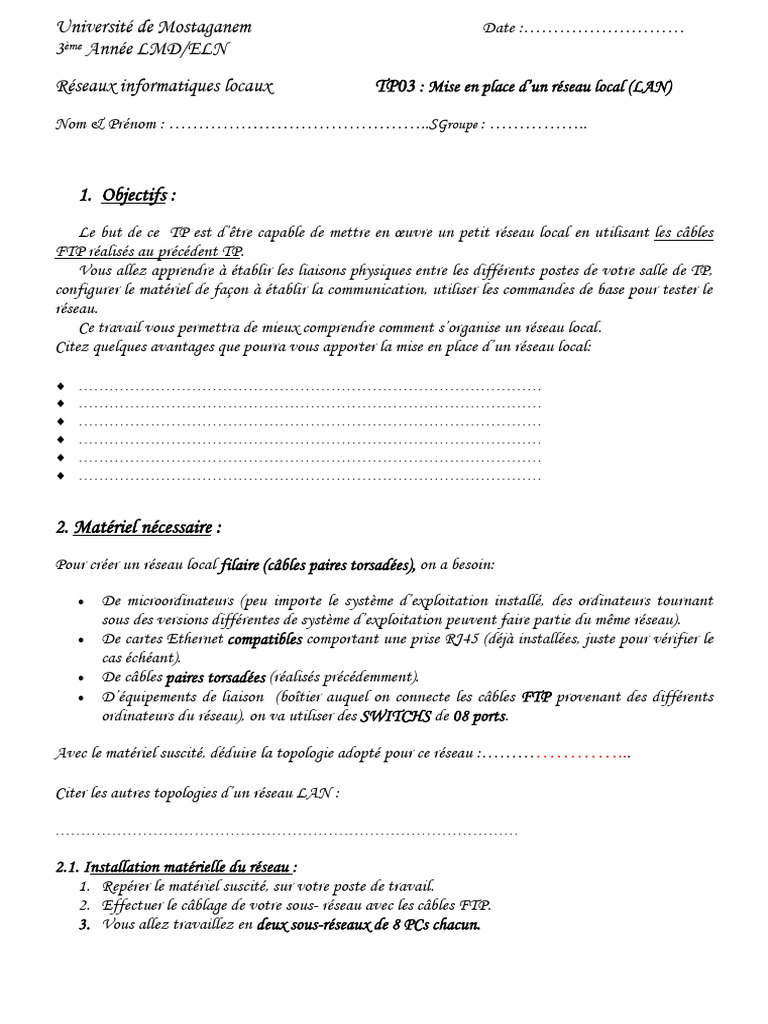

Université de Mostaganem Date :………………………

3ème Année LMD/ELN

Réseaux informatiques locaux TP03 : Mise en place d’un réseau local (LAN)
Nom & Prénom : ……………………………………..SGroupe : ……………..

1. Objectifs :
Le but de ce TP est d’être capable de mettre en œuvre un petit réseau local en utilisant les câbles
FTP réalisés au précédent TP.
Vous allez apprendre à établir les liaisons physiques entre les différents postes de votre salle de TP,
configurer le matériel de façon à établir la communication, utiliser les commandes de base pour tester le
réseau.
Ce travail vous permettra de mieux comprendre comment s’organise un réseau local.
Citez quelques avantages que pourra vous apporter la mise en place d’un réseau local:

 ………………………………………………………………………………
 ………………………………………………………………………………
 ………………………………………………………………………………
 ………………………………………………………………………………
 ………………………………………………………………………………
 ………………………………………………………………………………

2. Matériel nécessaire :
Pour créer un réseau local filaire (câbles paires torsadées), on a besoin:

 De microordinateurs (peu importe le système d’exploitation installé, des ordinateurs tournant

sous des versions différentes de système d’exploitation peuvent faire partie du même réseau).
 De cartes Ethernet compatibles comportant une prise RJ45 (déjà installées, juste pour vérifier le
cas échéant).
 De câbles paires torsadées (réalisés précédemment).
 D’équipements de liaison (boîtier auquel on connecte les câbles FTP provenant des différents
ordinateurs du réseau), on va utiliser des SWITCHS de 08 ports.

Avec le matériel suscité, déduire la topologie adopté pour ce réseau :…………………...

Citer les autres topologies d’un réseau LAN :

………………………………………………………………………………

2.1. Installation matérielle du réseau :

1. Repérer le matériel suscité, sur votre poste de travail.
2. Effectuer le câblage de votre sous- réseau avec les câbles FTP.
3. Vous allez travaillez en deux sous-réseaux de 8 PCs chacun.
 Pour connecter les 16 PCs de la salle de TP entre eux on utilise combien de Switchs (les Switchs
disponibles) de 08 ports ? Expliquez pourquoi ?

………………………………………………………………………………
………………………………………………………………………………
………………………………………………………………………………
………………………………………………………………………………

2.2 Configuration logicielle du réseau :

Pour que deux (ou plus) ordinateurs du réseau puissent échanger des informations, il faut qu’ils
établissent une communication. Un protocole est un langage qui permet aux périphériques d’un réseau
de communiquer en utilisant les mêmes règles. Deux ordinateurs de types différents peuvent alors
communiquer.
Le protocole TCP/IP (Transmission Control Protocol/Internet Protocol) est le protocole le plus
utilisé.
Chaque équipement (ordinateur, imprimante, routeur,…) sur un réseau est identifié par une
adresse unique, on parle encore de numéro IP. Cette adresse IP est composée de 4 nombres séparés d’un
point, chacun de ces nombres est codé sur un octet et peut donc prendre une valeur comprise entre 0 et
255.
Exemple d’adresse IP : 152.125.136.5
Pour notre réseau de 16 ordinateurs, on utilisera le paramétrage (ceci juste à titre d’organisation,
pour éviter d’attribuer une même adresse IP à plus d’un Ordinateur) suivant :
Ordinateur n°1
Adresse IP : 192.168.0.1
Masque de sous réseau : 255.255.255.0
Ordinateur n°2
Adresse IP : 192.168.0.2
Masque de sous réseau : 255.255.255.0
.
.
.
Ordinateur n°xxx
Adresse IP : 192.168.0.xxx
Masque de sous réseau : 255.255.255.0

2.2.1. Mise en réseau sous Windows :

 Pour configurer chaque ordinateur, il suffit d’aller dans le menu :

Démarrer Panneau de configuration, cliquer sur “Réseau et Internet“`(seulement pour la
version Windows Seven), puis cliquer sur “Connexions Réseau“, ensuite cliquer avec le bouton droit sur
“connexion au réseau local“, puis choisir propriétés (figure ci-dessous).

Tapez enfin votre adresse IP ainsi que le masque, et valider par OK .

Cette démarche doit être validée par votre Professeur.

 On se propose maintenant de tester la connectivité des postes du réseau, deux commandes sont
importantes à savoir :

La commande IPCONFIG et la commande PING.

 Tapez l’adresse IP
Ou TCP/Ipv4

La commande réseau IPCONFIG : permet d'afficher les propriétés IP de l'ordinateur.

IPCONFIG /ALL affiche un résumé des propriétés IP des cartes réseaux. Elle affiche le nom de l'hôte
(de l'ordinateur), la description de la carte et son adresse MAC. Cette option indique également si un
serveur DHCP est utilisé ou non.

La commande PING : Cette commande permet de vérifier si un hôte est joignable ou non. Elle teste
la connectivité entre deux hôtes.

PING adresse_IP permet de tester la connexion vers l’adresse IP.

Exécution:
1. En mode commande de Windows, exécutez la commande IPCONFIG.
Démarrer exécuter cmd IPCONFIG /ALL
- Noter :
- Le nom de la machine (Nom de l'hôte).
- L’adresse physique (adresse MAC) de la carte réseau.
- L'adresse IP ainsi que le masque de sous-réseau.
- Rappeler brièvement à quoi correspondent ces informations.
………………………………………………………………………………
………………………………………………………………………………
………………………………………………………………………………
………………………………………………………………………………
………………………………………………………………………………

2. De la même manière exécuter la commande PING.

PING adresse_IP (de votre Pc). (Ou le nom de l’hôte)
Nom de l’hôte : pour voir ou modifier le nom de votre PC: Cliquer sur menu Démarrer + puis un clic droit sur
Ordinateur (ou Poste de travail) + propriétés+Modifier les paramètres+modifier.
Nom de votre PC : ………… ………………., le groupe de travail :………………………..

2.a Exécuter maintenant la commande PING en utilisant une adresse IP d’un PC de votre
sous-réseau.
Interpréter les résultats de la commande.
 ……………………………………………………………………………………………
……………………………………………………………………………………………
……………………………………………………………………………………………
2.b Utiliser maintenant une adresse IP d’un PC du 2ème sous-réseau. Que remarquer vous ?
………………………………………………………………………………………………
……………………………………………………………………………………………

3. Utilisation d’une adresse IP déjà attribuée :

Changer l’adresse IP de votre PC, en mettant celle du PC adjacent, Que remarquez-vous ?
Expliquez.
……………………………………………………………………………………………
…………………………………………………………………………………
……………………………………………………………………………………………

4. Partage des ressources :

4.1. Avant d’entamer cette étape, Vérifier que les huit ordinateurs sont bien visibles sur votre poste :
Pour cela, cliquer sur « Panneau de configuration » (dans menu démarrer) puis cliquer sur « Afficher les
ordinateurs et les périphériques réseau ».
Vous devriez voir les icônes des ordinateurs de votre sous-groupe comme suit :

4.2 Cliquer sur une icône quelconque. Que remarquer-vous ? ……………………………………

………………………………………………….....................................................................

Maintenant, Créer un dossier avec votre nom puis cliquer dessus avec le bouton « DROIT » de la
souris et sélectionner « propriétés » puis cliquer sur l’onglet « partage ». Sélectionner la case
« partage avancé» puis cocher ou Sélectionner « partager dossier » et donner comme nom de partage
le même nom du répertoire. Ce nom de partage sera après visible à distance sur les autres PCs.

4.3 Répéter l’opération 3.2

Conclusion :......................................................................................................... .......................
……………………………………………………………………………

Remarque : Le menu du système d’exploitation diffère d’une version à une autre, mais le principe reste
toujours le même.
